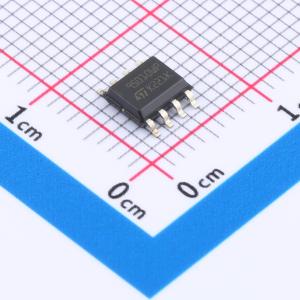

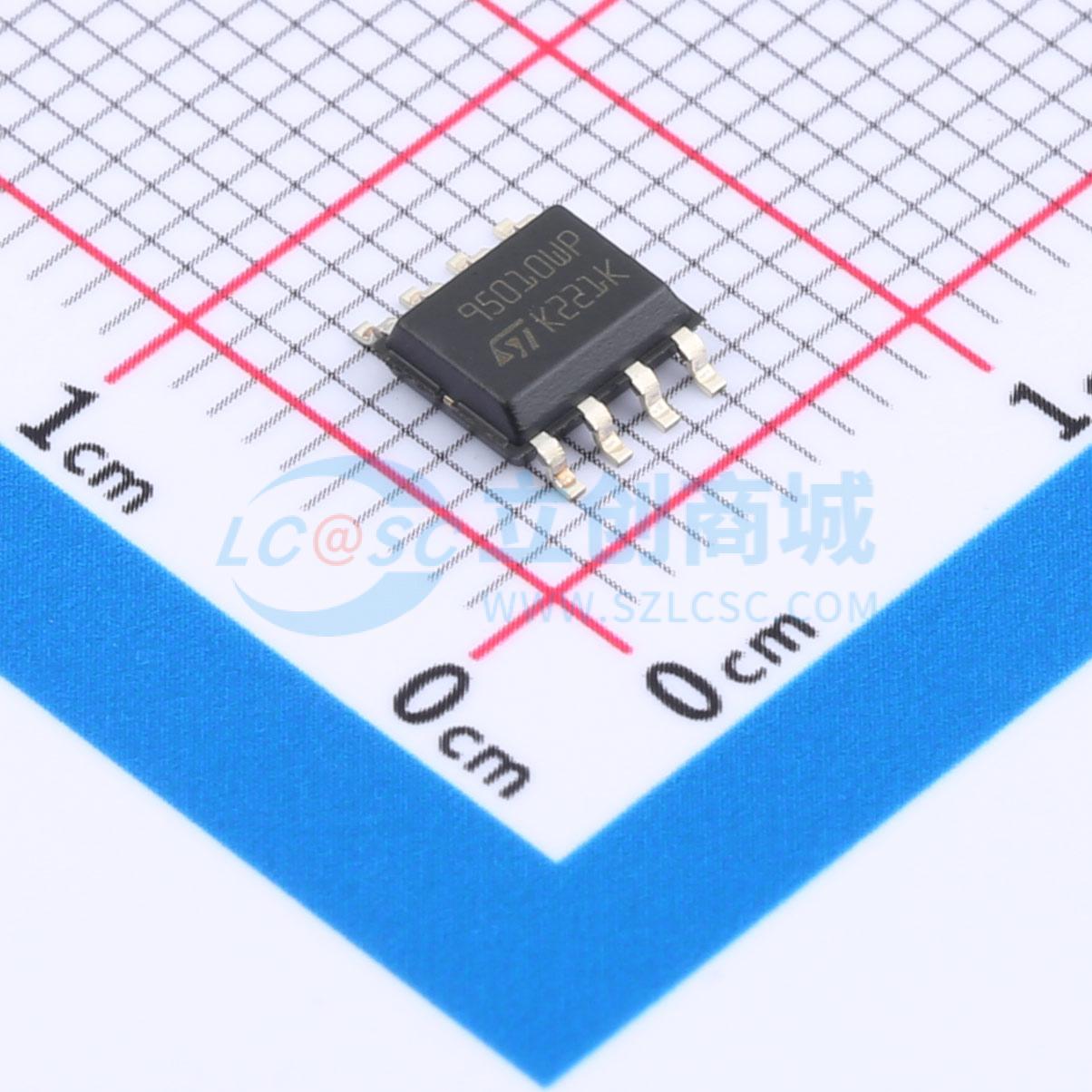

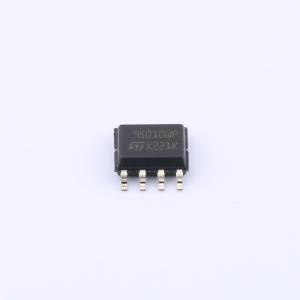

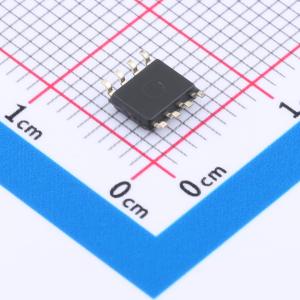

温馨提醒：图片仅供参考，商品以实物为准

M95010-WMN6P

支持高速时钟的Kbit串行SPI总线EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: M95010/M95020/M95040器件（M950x0）是电可擦除可编程存储器（EEPROM），分别组织为128×8位、256×8位和512×8位，通过SPI总线访问。M950x0-W可在2.5 V至5.5 V的电源电压下工作，M950x0-R可在1.8 V至5.5 V的电源电压下工作，M950x0-DF可在1.7 V至5.5 V的电源电压下工作，环境温度范围为-40℃至 + 85℃。
品牌名称: ST(意法半导体)
商品型号: M95010-WMN6P
商品编号: C1349403
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.162克(g)

商品参数

	属性	参数值
	功能特性	内置上电复位(POR)；软件写保护功能；硬件写保护功能；内置写使能锁存器(WEL)
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃
	工作电流	5mA
	待机电流	10uA
	读取访问时间(tA)	100ns

商品概述

M95010/M95020/M95040器件（M950x0）是电可擦除可编程存储器（EEPROM），分别组织为128/256/512×8位，通过SPI总线访问。M950x0-W的工作电压范围为2.5V至5.5V，M950x0-R为1.8V至5.5V，M950x0-DF为1.7V至5.5V，环境温度范围为-40℃至+85℃。M950x0-DF提供一个额外的识别页（16字节），可永久锁定为只读模式以存储敏感应用参数。

商品特性

兼容SPI总线串行接口（正时钟SPI模式）
单电源电压：M950x0-W为2.5V至5.5V；M950x0-R为1.8V至5.5V；M950x0-DF为1.7V至5.5V
高速20 MHz时钟速率，5 ms写入时间
存储阵列：1/2/4 Kbit（128/256/512字节）EEPROM
页大小：16字节
按块写保护：1/4、1/2或整个存储器
额外可写锁定页（识别页，适用于M950x0-DF）
增强型ESD保护
超过400万次写入周期
超过200年数据保留期
封装符合RoHS标准且无卤素（ECOPACK®）
封装类型：SO8（MN）宽度150 mil；TSSOP8（DW）宽度169 mil；UFDFPN8（MC）尺寸2×3 mm

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	SPI
	存储容量	1Kbit
	时钟频率(fc)	20MHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	200年
	写周期寿命	400万次
