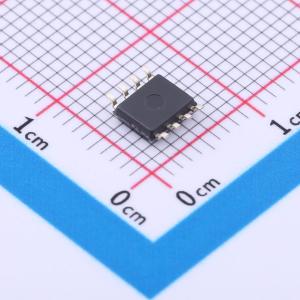

温馨提醒：图片仅供参考，商品以实物为准

M24512-RMN6P

512Kbit I2C串行访问EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 512Kbit (64Kbyte) 的I2C串行访问EEPROM，支持1 MHz的时钟频率，工作电压范围为1.8V至5.5V，工作温度范围为-40°C至85°C，具有超过4百万次的写周期寿命和超过200年的数据保留时间。
品牌名称: ST(意法半导体)
商品型号: M24512-RMN6P
商品编号: C1349691
商品封装: SOP-8
包装方式: 管装
商品毛重: 1.2克(g)

商品参数

	属性	参数值
	功能特性	内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
	工作电流	5mA
	待机电流	1uA
	读取访问时间(tA)	900ns

商品概述

M24512是一款512-Kbit I²C兼容EEPROM（电可擦可编程存储器），组织结构为64K×8位。M24512-W的工作电压范围为2.5V至5.5V，M24512-R为1.8V至5.5V，M24512-DF为1.7V至5.5V。所有这些器件的时钟频率最高可达1MHz，环境温度范围为-40℃至+85℃。M24512-D提供额外的128字节识别页，可用于存储敏感应用参数，之后可永久锁定为只读模式。

商品特性

兼容以下I²C总线模式：1MHz、400kHz、100kHz
存储阵列：512 Kbit（64 Kbyte）EEPROM；页大小：128字节；额外的可写锁定页（M24512-D型号代码）
单电源电压和高速：1.7V至5.5V下支持1MHz时钟
写入时间：字节写入在5ms内；页写入在5ms内
工作温度范围：-40℃至+85℃
随机和顺序读取模式；整个存储阵列的写保护；增强型ESD/闩锁保护；超过400万次写入周期；超过200年数据保留期
封装：SO8 ECOPACK2®、TSSOP8 ECOPACK2®、UFDFPN8 ECOPACK2®、WLCSP ECOPACK2®、未切割晶圆（每个裸片经过测试）
SDA输出为开漏输出，可与总线上其他开漏或集电极开路信号线或；SDA需连接上拉电阻至VCC
芯片使能输入（E2、E1、E0）用于设置7位设备选择码的三个最低有效位；这些输入必须连接到VCC或VSS，若悬空则被读为低电平
写控制（WC）输入可防止意外写入整个存储器：WC为高电平时禁用写入操作，为低电平或悬空时启用；WC为高电平时，设备选择和地址字节被确认，数据字节不被确认
内置上电复位（POR）电路，防止上电期间意外写入；VCC达到内部复位阈值前设备不响应指令，之后进入待机模式；VCC稳定在工作范围内前不得访问设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	512Kbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	200年
	写周期寿命	400万次
