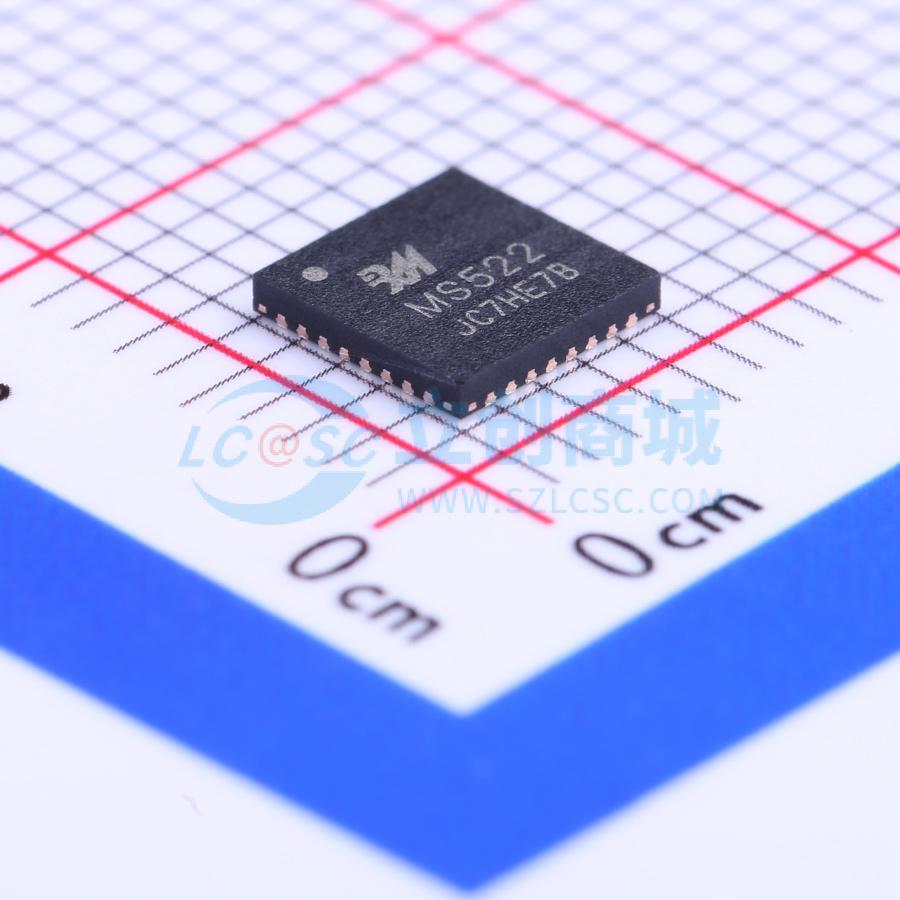

温馨提醒：图片仅供参考，商品以实物为准
MS522
13.56MHz非接触式读写卡芯片MS522
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS522是一款应用于13.56MHz非接触式通信中的高集成度读写卡芯片，它集成了在13.56MHz下所有类型的被动非接触式通信方式和协议，支持IS014443A的多层应用。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS522
- 商品编号
- C132625
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 15693；EPC；ISO 14443；NFC | |
| 接口类型 | UART；I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 电源电压 | 2.5V~3.6V |
商品概述
MS522 是一款应用于13.56MHz 非接触式通信中的高集成度读写卡芯片，它集成了在13.56MHz 下所有类型的被动非接触式通信方式和协议，支持ISO14443A 的多层应用。
商品特性
- 高度集成的解调和解码模拟电路
- 采用少量外部器件，即可将输出驱动级接至天线支持ISO/IEC 14443 A 106kBd,212kbBd,424kBd,848kBd 传输速率的通信
- 读写距离可达50mm ，这取决于天线设计
- 支持主机接口10Mbit/s 的SPI 接口
- I²C 接口，快速模式的速率为400kBd ，高速模式的速率为3400kBd
- 高达1228.8kBd 的RS232 串行UART，其电平取决于所提供的管脚电压
- 64 字节的发送和接收FIFO 缓冲区
- 灵活的中断模式
- 低功耗的硬件复位
- 软件掉电模式
- 可编程定时器
- 内部振荡器，连接27.12MHz 的晶体
- 2.5V - 3.3V 的电源电压
- CRC 协处理器
- 可编程的I/O 管脚
- 内部自检
应用领域
- 智能“三表”
- 公共交通终端
- 便携式手持设备
- 非接触式公用电话
