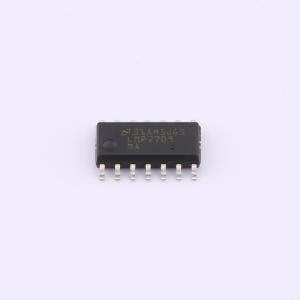

LMP7709MA/NOPB
精密、CMOS输入、轨到轨输入输出、宽电源范围的非补偿放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP7709 精密 CMOS 输入 RRIO 宽电源电压范围解补偿四通道放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP7709MA/NOPB
- 商品编号
- C1346915
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 14MHz | |
| 输入失调电压(Vos) | 520uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 5.6V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.9mA | |
| 输出电流 | 42mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
LMP7707/LMP7708/LMP7709器件分别为单通道、双通道和四通道低失调电压、轨到轨输入输出精密放大器，均采用CMOS输入级，且电源电压范围宽。LMP7707/LMP7708/LMP7709非常适合用于传感器接口和其他仪器仪表应用。这些欠补偿放大器在增益为6及以上时稳定。 确保的低于±200 μV的低失调电压，以及低于±1 pA的低输入偏置电流，使LMP7707/LMP7708/LMP7709非常适合精密应用。LMP7707/LMP7708/LMP7709采用VIP50技术制造，该技术允许将CMOS输入级与12V电源电压范围和轨到轨共模电压能力相结合。在许多因电压条件限制而传统CMOS器件无法工作的应用中，LMP7707/LMP7708/LMP7709是理想之选。 LMP7707/LMP7708/LMP7709的轨到轨输入级独特设计，显著减少了通常与轨到轨输入放大器相关的共模抑制比（CMRR）毛刺。互补输入级的两侧均经过微调，从而减小了NMOS和PMOS失调之间的差异。输出可在任一电源轨40 mV范围内摆动，以在需要低电源电压的应用中最大化信号动态范围。 LMP7707提供节省空间的5引脚SOT - 23和8引脚SOIC封装，LMP7708提供8引脚VSSOP和8引脚SOIC封装，四通道LMP7709提供14引脚TSSOP和14引脚SOIC封装。这些小型封装是面积受限的印刷电路板和便携式电子产品的理想解决方案。
商品特性
- 输入失调电压（LMP7707） ±200 μV（最大值）
- 输入失调电压（LMP7708/LMP7709） ±220 μV（最大值）
- 输入偏置电流 ±200 fA
- 输入电压噪声 9 nV/√Hz
- 共模抑制比 130 dB
- 开环增益 130 dB
- 温度范围 -40°C至125°C
- 增益带宽积（AV = 10） 14 MHz
- 增益为10或更高时稳定
- 电源电流（LMP7707） 715 μA
- 电源电流（LMP7708） 1.5 mA
- 电源电流（LMP7709） 2.9 mA
- 电源电压范围 2.7V至12V
- 轨到轨输入输出
应用领域
- 高阻抗传感器接口
- 电池供电仪器仪表
- 高增益放大器
- DAC缓冲器
- 仪器仪表放大器
- 有源滤波器
