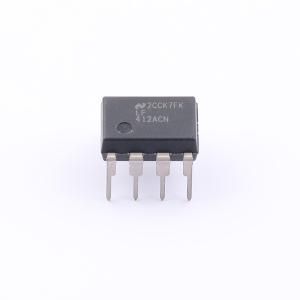

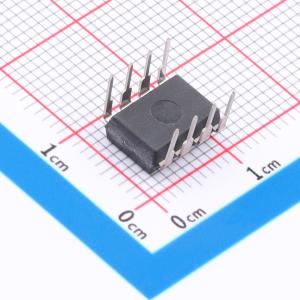

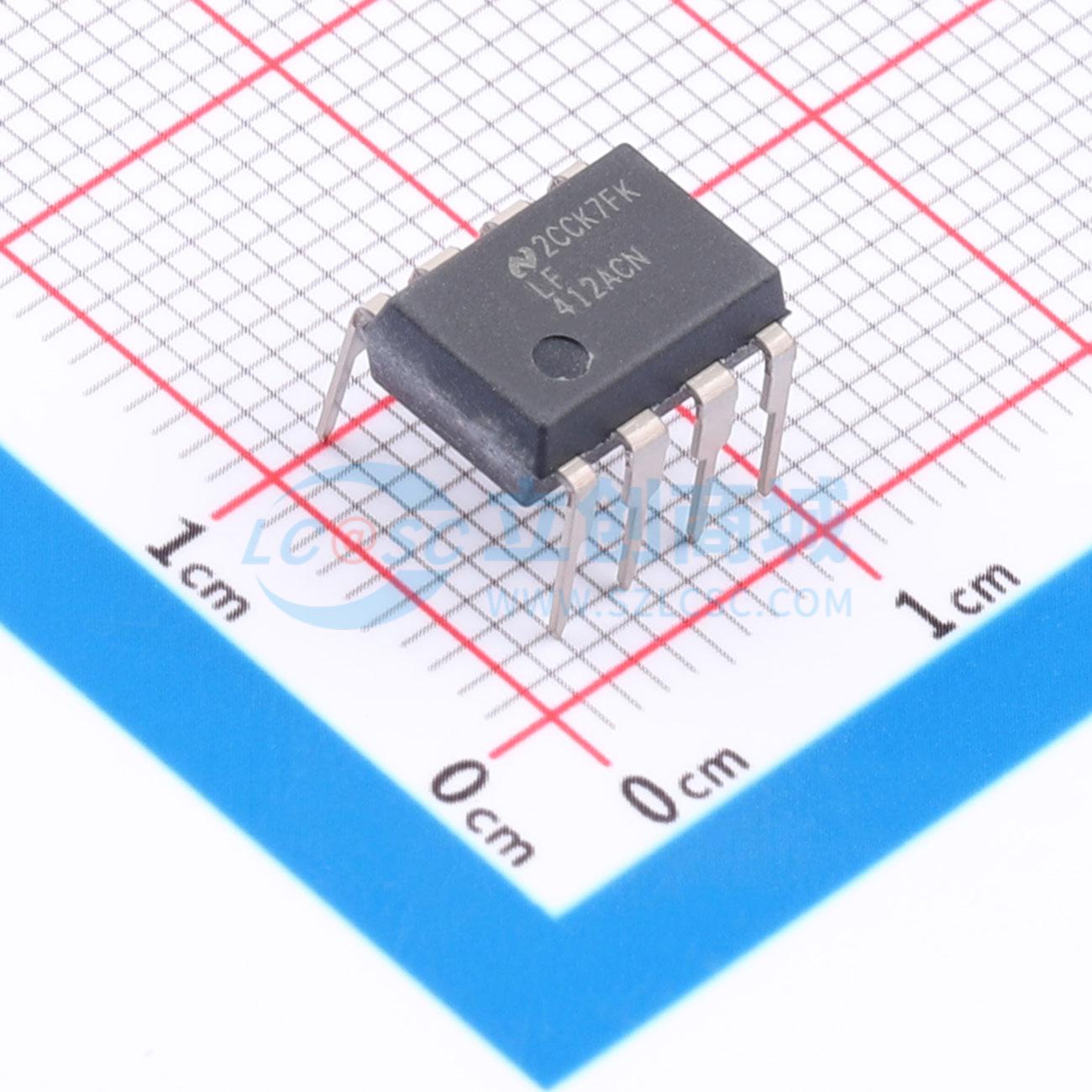

LF412ACN/NOPB
低失调、低漂移双JFET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LF412-N 双通道、44V、4MHz、高压摆率 (15V/μs)、输入接近 V+、JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LF412ACN/NOPB
- 商品编号
- C1346916
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 15V/us | |
| 静态电流(Iq) | 1.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee ~ Vcc) | -20V~20V | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 25pA |
商品概述
这些器件是低成本、高速、JFET输入运算放大器，具有非常低的输入偏移电压和输入偏移电压漂移。它们需要较低的电源电流，但仍然保持较大的增益带宽积和快速的摆率。此外，匹配良好的高电压JFET输入器件提供了非常低的输入偏置电流和偏移电流。LF412-N双运放与LM1558引脚兼容，允许设计者立即升级现有设计的整体性能。
这些放大器可用于诸如高速积分器、快速D/A转换器、采样保持电路以及许多其他需要低输入偏移电压和漂移、低输入偏置电流、高输入阻抗、高摆率和宽频带的应用中。
商品特性
- 内部调整的偏移电压：1 mV（最大值）
- 输入偏移电压漂移：7 μV/℃（典型值）
- 低输入偏置电流：50 pA
- 低输入噪声电流：0.01 pA / √Hz
- 宽增益带宽：3 MHz（最小值）
- 高摆率：10 V/μs（最小值）
- 低电源电流：1.8 mA/放大器
- 高输入阻抗：10^12 Ω
- 低总谐波失真：≤0.02%
- 低1/f噪声拐点：50 Hz
- 快速建立时间至0.01%：2 μs
应用领域
- 高速积分器
- 快速D/A转换器
- 采样保持电路
