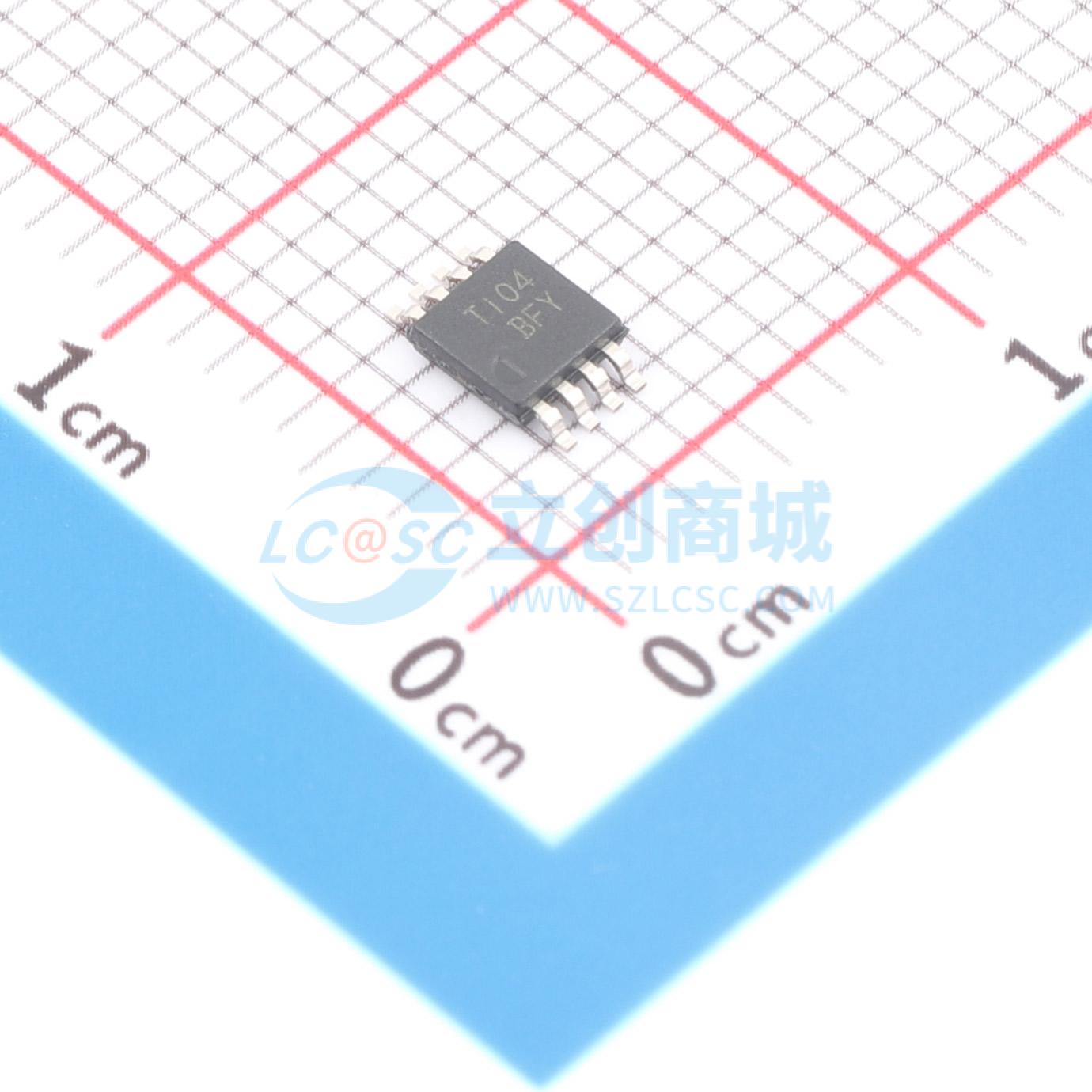

THS4225DGK
THS4225DGK
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4225 单通道和双通道 (THS4226) 低失真高速轨至轨输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4225DGK
- 商品编号
- C1346950
- 商品封装
- VSSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 15V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 120MHz | |
| 输入失调电压(Vos) | 16mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 975V/us | |
| 输入偏置电流(Ib) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 700nA | |
| 噪声密度(eN) | 13nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 69dB | |
| 输入失调电流温漂(Ios TC) | 10nA/℃ | |
| 静态电流(Iq) | 22mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~15V | |
| 双电源(Vee~Vcc) | -7.5V~-1.35V；1.35V~7.5V |
商品特性
- 轨到轨输出摆幅 − V₀ = -4.8/4.8 (Rₗ = 2 kΩ)
- 高速 − 230 MHz带宽（−3 dB，G = 1）
- 压摆率975 V/μs
- 超低失真 − HD2 = -90 dBc（f = 5 MHz，Rₗ = 499 Ω）
- HD3 = -100 dBc（f = 5 MHz，Rₗ = 499 Ω）
- 高输出驱动，I₀ = 100 mA（典型值）
- 出色的视频性能 − 40 MHz带宽（0.1 dB，G = 2）
- 微分增益0.007%
- 微分相位0.007°
- 宽电源范围 − Vs = 3 V至15 V
- 掉电模式（THS4225/6）
- 提供评估模块
应用领域
- 低压模数转换器
- 前置放大器
- 有源滤波
- 视频应用
