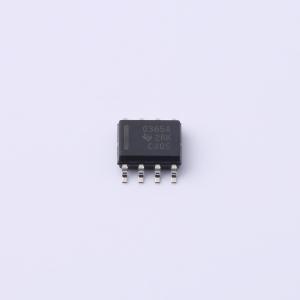

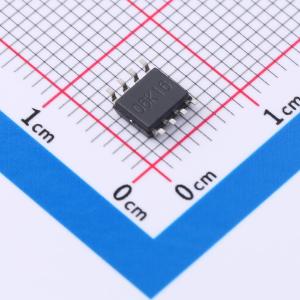

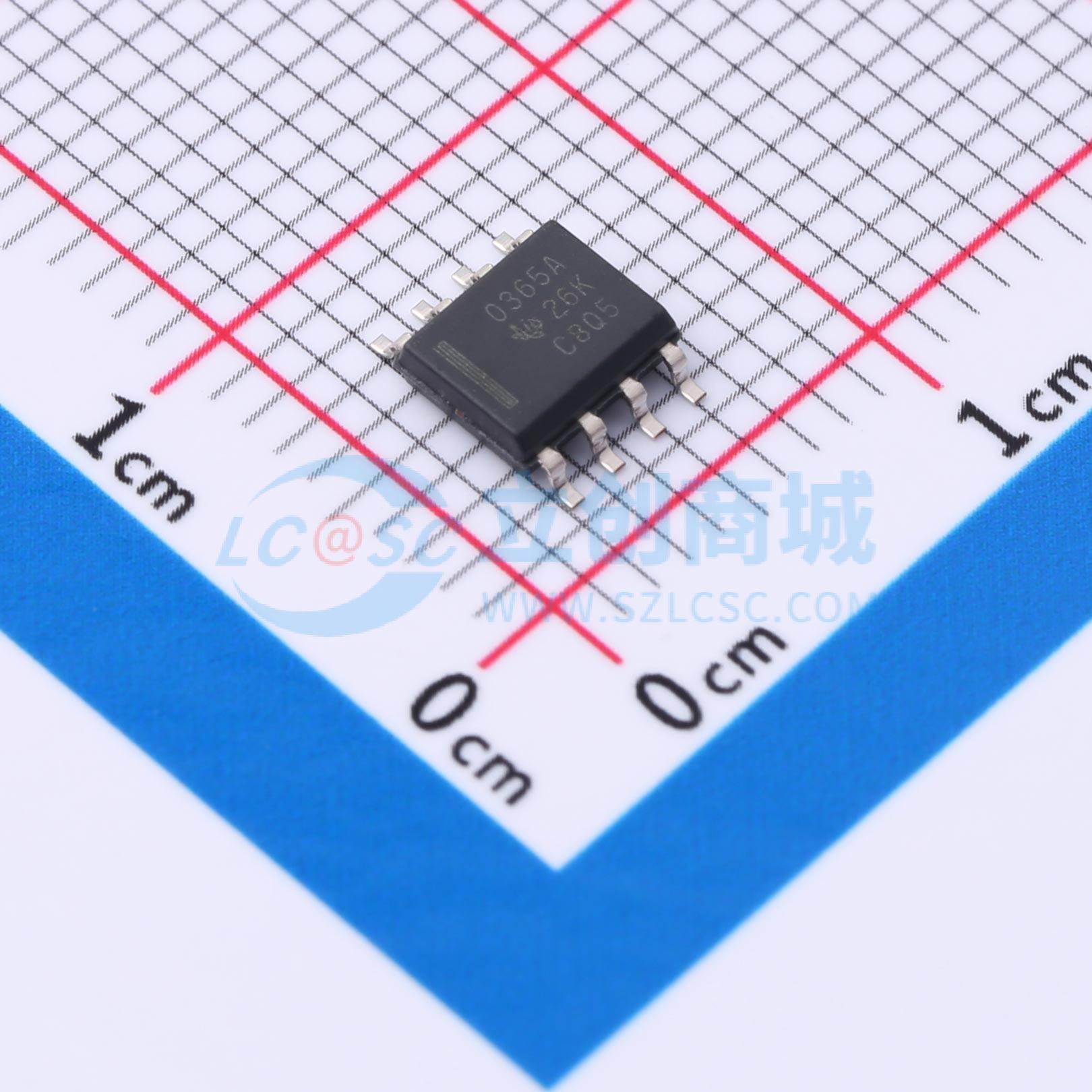

温馨提醒：图片仅供参考，商品以实物为准
OPA365AID
50MHz、零交叉、低失真、高CMRR、RRI/O、单电源运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA365 2.2V、50MHz 低噪声单电源轨到轨运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA365AID
- 商品编号
- C1346607
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 25V/us | |
| 输入偏置电流(Ib) | 0.2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.2pA | |
| 噪声密度(eN) | 4.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.6mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V |
商品概述
OPAx365 零交叉系列轨至轨高性能 CMOS 运算放大器针对超低电压单电源应用进行了优化。轨至轨输入或输出、低噪声 (4.5nV/√Hz) 和高速运行（50MHz 增益带宽）使得这些器件非常适合驱动采样模数转换器(ADC)。应用包括音频、信号调节和传感器放大。OPA365 系列运算放大器也非常适合手机功率放大器控制环路。
特殊特性，包括出色的共模抑制比 (CMRR)、无输入级交叉失真、高输入阻抗和轨至轨输入和输出摆幅。输入共模范围同时包括正负电源。输出电压摆幅在电源轨的 10mV 以内。
OPA365（单通道版本）采用微型 SOT23-5 (SOT-5)和 SOIC-8 封装。OPA2365（双通道版本）采用 SOIC-8 封装。所有版本的额定工作温度范围均为 -40°C 至 +125°C。单通道和双通道版本具有完全相同的规范，可最大程度地提高设计灵活性。
商品特性
- 增益带宽：50MHz
- 零交叉失真拓扑
- 出色的 THD+N：0.0004%
- CMRR：100dB（最小值）
- 轨至轨输入和输出
- 输入超出电源轨 100mV
- 低噪声：100kHz 时为 4.5nV/√Hz
- 压摆率：25V/μs
- 快速趋稳：0.3μs 至 0.01%
- 2.2V 至 5.5V 工作电压
应用领域
- 信号调节
- 数据采集
- 过程控制
- 有源滤波器
- 测试设备
- 音频宽带放大器
