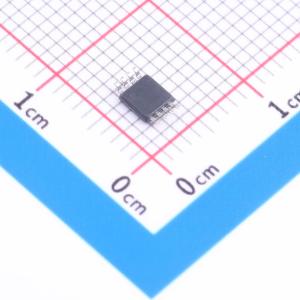

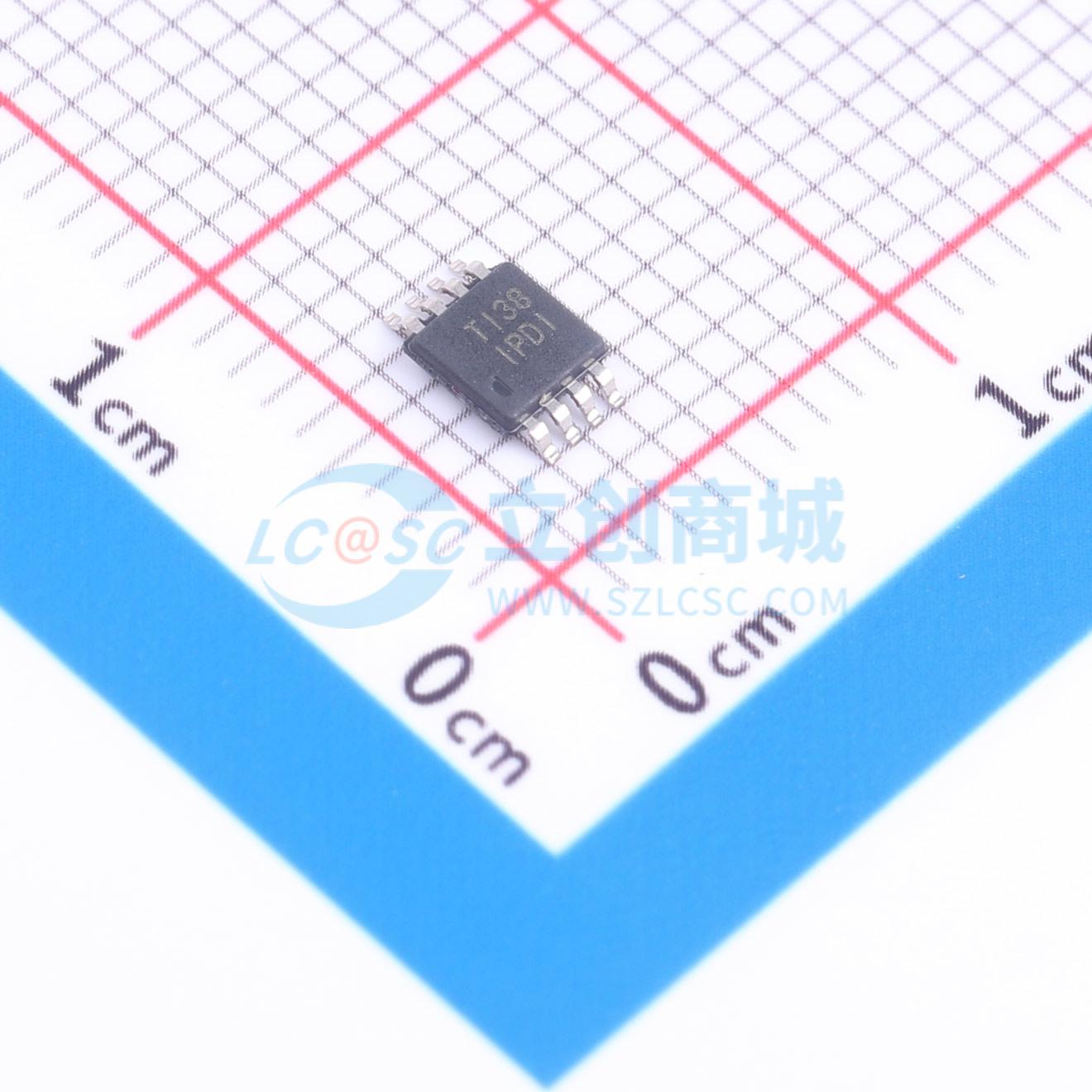

INA826AIDGK
INA826AIDGK
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA826 200μA 电源电流、36V 电源精密仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA826AIDGK
- 商品编号
- C1346075
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 104dB | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电压(Vos) | 150uV | |
| 增益带宽积(GBP) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1V/us | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
INA826是一款成本效益高的仪表放大器，提供极低的功耗，并能在非常宽的单电源或双电源范围内工作。通过一个外部电阻可以设置1到1000之间的任意增益。该设备在温度变化时表现出色的稳定性，即使在G>1的情况下也是如此，这是因为其增益漂移仅为35 ppm/°C（最大值）。
INA826经过优化，在高达5 kHz的频率下提供超过100 dB（G=10）的优秀共模抑制比。当G=1时，在整个输入共模范围内，从负电源一直到正电源的1 V处，共模抑制比超过84 dB。利用轨到轨输出，INA826是3V单电源供电以及高达±18V双电源供电下的低压操作的理想选择。
附加电路保护输入免受超出电源±40V过电压的影响，将输入电流限制在小于8 mA。
INA826提供8引脚SOIC、VSSOP和微型3mmx3mm WSON表面贴装封装。所有版本均适用于-40°C至+125°C的温度范围。
应用领域
- 模拟输入模块
- 流量变送器
- 电池测试
- LCD测试
- 心电图（ECG）
- 手术设备
- 过程分析（pH值、气体、浓度、力和湿度）
- 断路器（ACB, MCCB, VCB）
