商品概述

MAX4208/MAX4209 超低偏移和漂移的仪表放大器具有卓越的精度规格、低功耗、轨到轨输出、优异的增益带宽积以及在非常小的μMAX封装中带有缓冲的REFIN/MODE输入。这些器件采用扩频自动调零技术，持续测量并校正输入偏移，消除了随时间和温度变化的漂移以及1/f噪声的影响。该技术实现了小于20μV的偏移电压，允许地电位检测能力，提供超低CMOS输入偏置电流，并提高了共模抑制性能。

MAX4208/MAX4209 提供了针对小信号差分电压（±100mV）优化的高阻抗输入。所有器件均提供了750kHz的增益带宽积。

MAX4208 通过两个外部电阻提供可调增益或通过将FB连接到OUT实现单位增益。MAX4209 提供固定增益100V/V，精度为±0.03%（典型值）。两种器件都包含一个参考输入（REF），以对输出进行电平偏移，从而允许单电源应用中的双极性信号。在这两种器件中，REFIN/MODE 是一个精密单位增益缓冲器的输入，用于设置REF电压以对输出进行电平偏移。内部REF缓冲器允许通过简单的电阻分压器或ADC参考来设置参考电压而不会产生任何负载误差。

MAX4208/MAX4209 在2.85V至5.5V单电源电压下工作，当内部缓冲器关闭时仅消耗750μA的静态电流，在关断模式下仅消耗1.4μA。这些放大器也可以在±2.5V双电源下工作，此时REF连接到地，REFIN/MODE连接到Vss。MAX4208/MAX4209 采用节省空间的8引脚μMAX封装，并在-40°C至+125°C的汽车工作温度范围内进行了规定。

应用领域

应变计放大器
工业过程控制
电池供电医疗设备
精密低侧电流检测
笔记本电脑
差分电压放大

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	仪表放大器
	共模抑制比(CMRR)	135dB
	输入偏置电流(Ib)	1pA
	输入失调电压(Vos)	20uV
	增益带宽积(GBP)	750kHz
	输出电流	20mA
	轨到轨	轨到轨输出
	静态电流(Iq)	750uA
	输入失调电压温漂(Vos TC)	200nV/℃

	属性	参数值
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	140nV/√Hz@1kHz
	输入失调电流(Ios)	1pA
	单电源	2.85V~5.5V
	双电源(Vee ~ Vcc)	-2.75V~-1.425V；1.425V~2.75V
	电源纹波抑制比(PSRR)	125dB
	稳定时间	10us

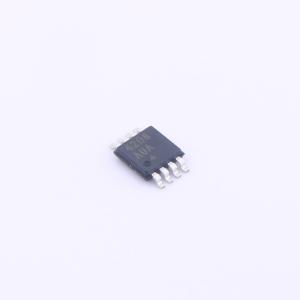

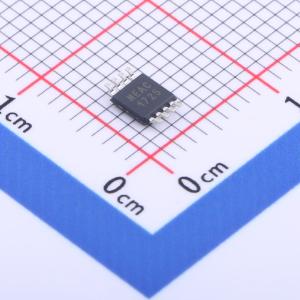

MAX4208AUA+
