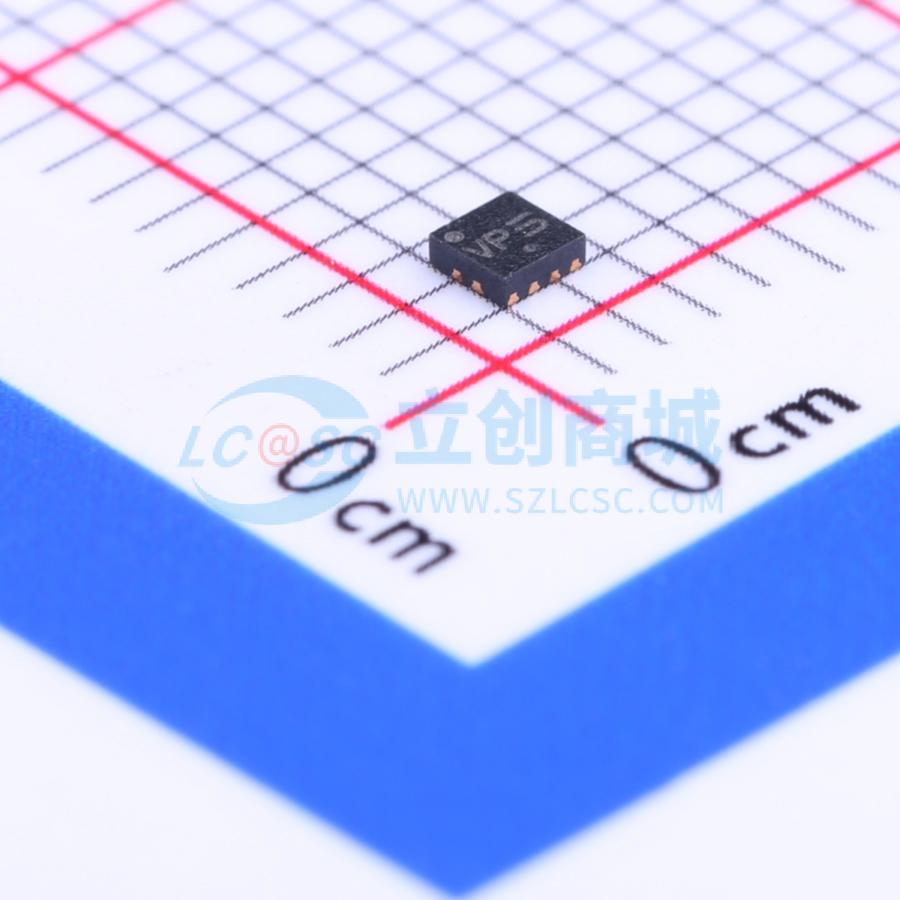

温馨提醒：图片仅供参考，商品以实物为准

NB7VPQ701MMUTBG

1.8 V USB 3.1 单通道重驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ON Semiconductor 的 NB7VPQ701M 是一款用于 USB 3.1 Gen 1 和 USB 3.1 Gen 2 应用的 1.8 V 单通道重驱动器，支持 5 Gbps 和 10 Gbps 数据速率。
品牌名称: onsemi(安森美)
商品型号: NB7VPQ701MMUTBG
商品编号: C132152
商品封装: X2-QFN-12(1.6x1.6)
包装方式: 编带
商品毛重: 3.1克(g)

商品参数

商品概述

NB7VPQ701M 是一款适用于 USB 3.1 Gen 1 和 USB 3.1 Gen 2 应用的 1.8V 单通道重驱动器，支持 5 Gbps 和 10 Gbps 数据速率。信号完整性会因 PCB 走线、传输电缆和码间干扰（ISI）而下降。NB7VPQ701M 通过在输入接收端启用不同程度的均衡以及在输出驱动端启用去加重来补偿这些损失。输出发射电路提供用户可选的去加重和输出幅度设置，以创建最佳的眼图开口度。

NB7VPQ701M 具有一个智能 LFPS 电路。该电路可以感应低频信号，并自动禁用驱动去加重，以满足完整的 USB 3.1 Gen 1 和 USB 3.1 Gen 2 标准。

上电后，NB7VPQ701M 会定期检查两个 TX 输出对是否有接收器连接。当检测到接收器时，RX 终端被启用，NB7VPQ701M 设置为执行重驱动功能。

NB7VPQ701M 采用小型超薄 1.6 x 1.6 mm UQFN12 封装，并规定在整个工业温度范围（-40℃ 至 85℃）内工作。

商品特性

1.8 V ±5% 电源
支持 USB 3.1 Gen 1 和 USB 3.1 Gen 2 数据速率
自动 LFPS 去加重控制
自动接收端接检测
集成输入和输出端接
可选均衡、去加重和输出摆幅
用于深度节能模式的芯片使能引脚
支持热插拔
ESD 保护 ±4 kV HBM
工作温度范围：-40°C 至 85°C
小巧的 1.6 x 1.6 x 0.5 mm UQFN12 封装
无铅器件

应用领域

手机和平板电脑
计算机和笔记本电脑
底座站和适配器
活动电缆，背板
游戏主机，智能电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	USB 3.1
	通道数	1

	属性	参数值
	工作电压	1.71V；1.8V；1.89V
	数据速率	10Gbps
	工作温度	-40℃~+85℃
