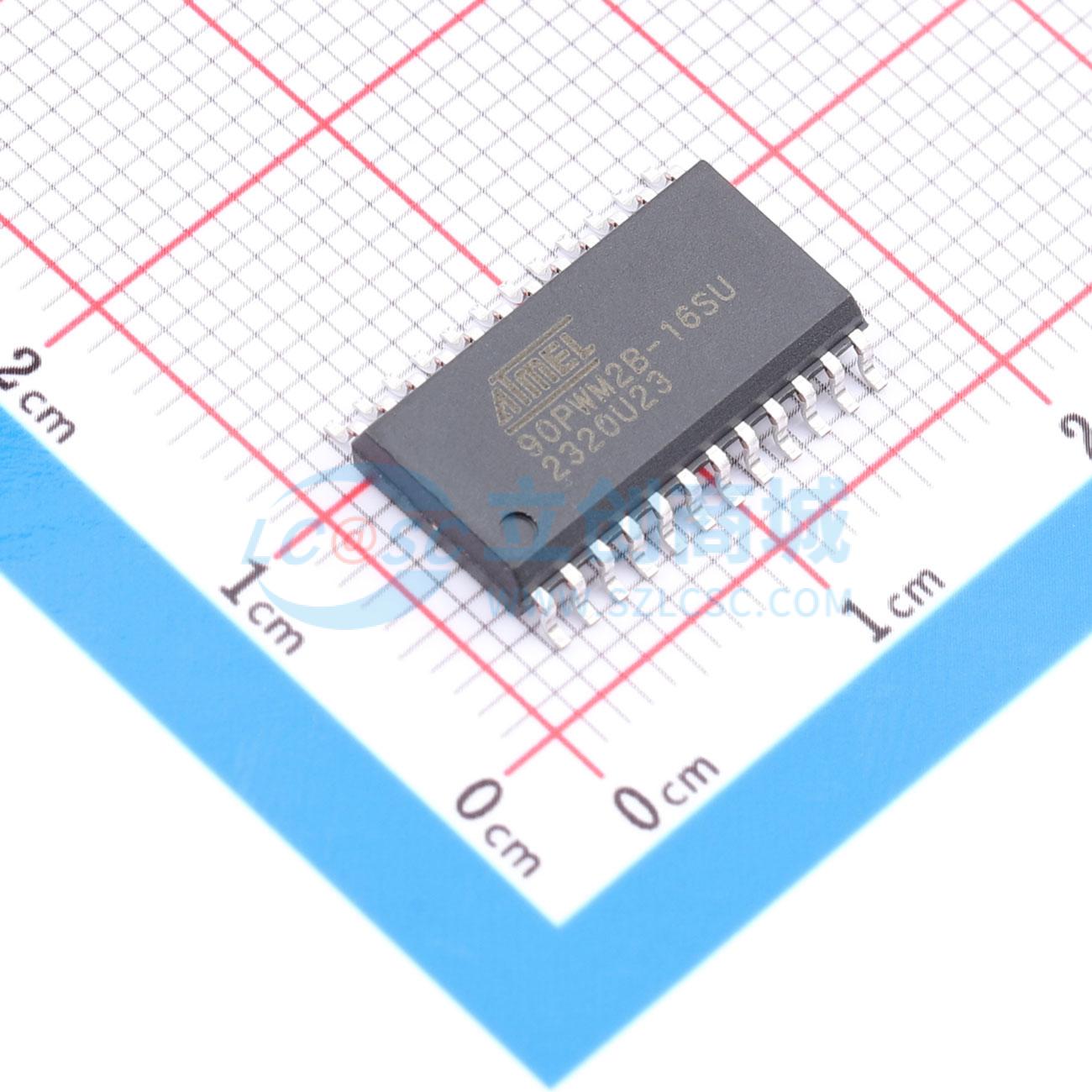

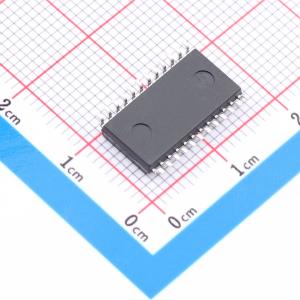

AT90PWM2B-16SU

高性能、低功耗的Atmel AVR 8位微控制器，采用先进的RISC架构。它具有129条强大的指令，其中大多数在单个时钟周期内执行，并且有32x8通用工作寄存器以实现完全静态操作。该微控制器每MHz可达到高达1 MIPS的吞吐量，并包括一个片上2周期乘法器。它具有8K字节的系统内可编程闪存，耐写/擦除周期达10,000次，并有一个带独立锁定位的可选引导代码段。该微控制器还包括512字节的系统内可编程EEPROM，耐写/擦除周期达100,000次，以及512字节的内部SRAM。支持对闪存程序和EEPROM数据安全的编程锁定，以及片上调试接口（debugWIRE）。外设特性包括两个或三个12位高速PSC（功率级控制器），具有4位分辨率增强功能，非重叠反相PWM输出引脚，灵活的死区时间，可变PWM占空比和频率，所有PWM寄存器同步更新，事件驱动PFC实现的自动停止功能，在150 kHz输出频率下小于25步宽。PSC2有四个输出引脚和一个输出矩阵。此外，它还包括一个带有独立预分频器和捕获模式的8位通用定时器/计数器，一个带有独立预分频器、比较模式和捕获模式的16位通用定时器/计数器，可编程串行USART，主/从SPI串行接口，10位ADC最多支持11个单端通道和2个全差分ADC通道对，可编程增益（差分通道上的5x、10x、20x、40x），内部参考电压，10位DAC，两个或三个带有电阻阵列调节比较电压的模拟比较器，4个外部中断，以及带有独立片上振荡器的可编程看门狗定时器。特殊的微控制器特性包括低功耗空闲模式、降噪模式和掉电模式，上电复位，可编程欠压检测，以及位可编程I/O空间中的标志数组（4字节）。
