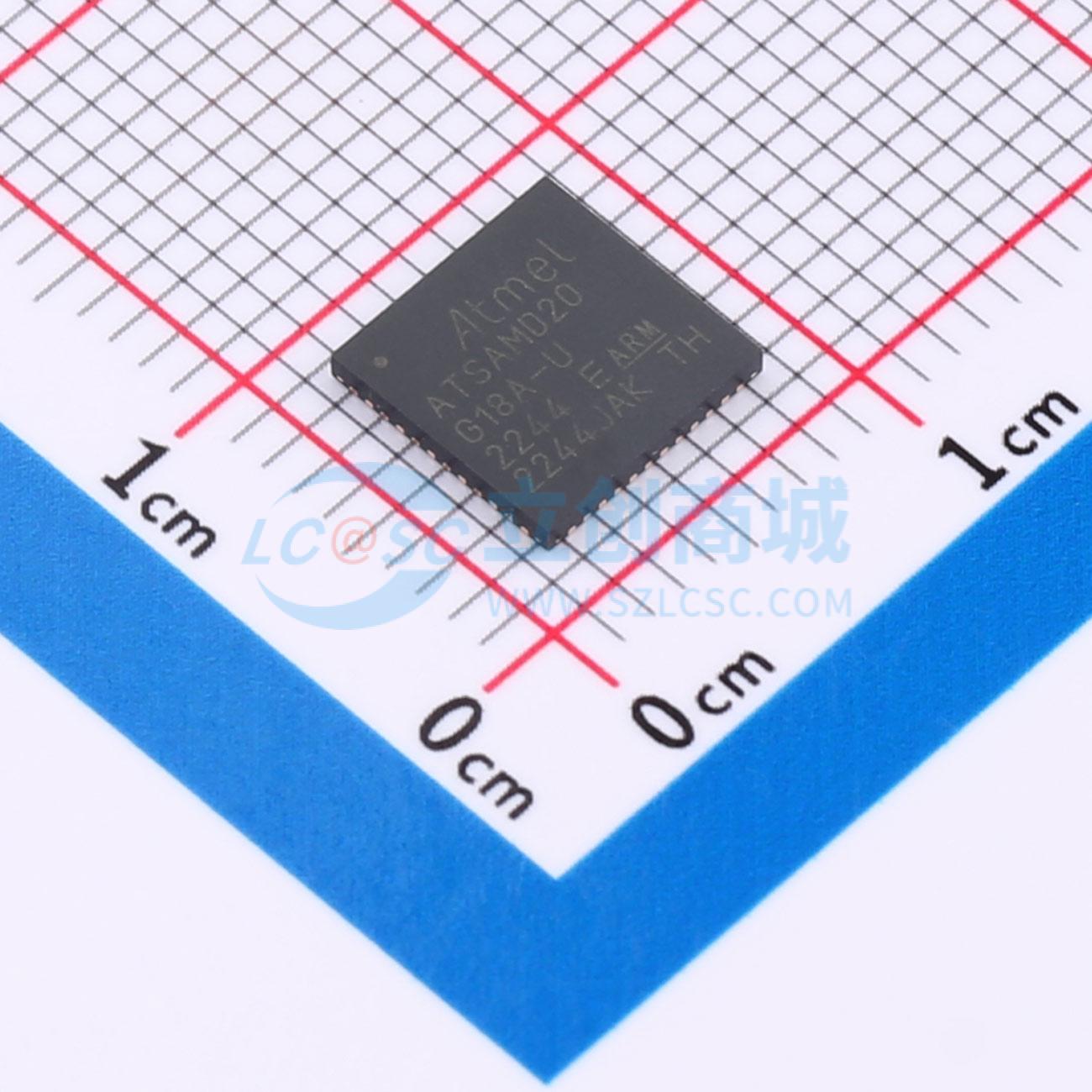

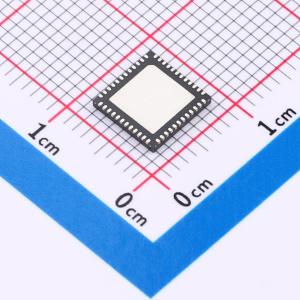

ATSAMD20G18A-MU

SAM D20是一系列低功耗微控制器，采用32位ARM Cortex - M0+处理器，引脚从32到64个不等，拥有高达256KB的闪存和32KB的SRAM。SAM D20设备的最高运行频率为48MHz，可达2.46 CoreMark/MHz。它们设计用于简单直观的迁移，产品系列中所有设备之间具有相同的外设模块、十六进制兼容代码、相同的线性地址映射和引脚兼容的迁移路径。所有设备都包含智能灵活的外设、用于外设间信号传输的Atmel事件系统，并支持电容式触摸按钮、滑块和滚轮用户界面。 SAM D20设备提供以下特性：系统内可编程闪存、八通道事件系统、可编程中断控制器、多达52个可编程I/O引脚、32位实时时钟和日历、多达八个16位定时器/计数器（TC）。定时器/计数器可配置用于执行频率和波形生成、精确的程序执行定时或输入捕获，并能对数字信号进行时间和频率测量。TCs可在8位或16位模式下运行，选定的TCs可以级联形成32位TC。该系列提供多达六个串行通信模块（SERCOM），每个模块都可以配置为USART、UART、SPI、高达400kHz的I²C，多达二十通道350ksps 12位ADC，具有可编程增益和可选的过采样与抽取功能，支持高达16位分辨率，一个10位350ksps DAC，两个带窗口模式的模拟比较器，支持多达256个按钮、滑块、滚轮和接近感应的外设触摸控制器；可编程看门狗定时器、欠压检测器和上电复位以及双引脚串行线调试（SwD）程序和调试接口。 所有设备都有精确且低功耗的外部和内部振荡器。所有振荡器都可以用作系统时钟源。不同的时钟域可以独立配置为以不同频率运行，通过让每个外设以其最佳时钟频率运行来实现节能，从而在降低功耗的同时保持较高的CPU频率。 SAM D20设备有两种软件可选的睡眠模式：空闲模式和待机模式。在空闲模式下，CPU停止运行，而所有其他功能可以继续运行。在待机模式下，所有时钟和功能都停止。

• 处理器：
  • ARM Cortex - M0+ CPU，最高运行频率达48MHz
  • 单周期硬件乘法器
• 存储器：
  • 16/32/64/128/256KB系统内自编程闪存
  • 2/4/8/16/32KB SRAM存储器
• 系统：
  • 上电复位（POR）和欠压检测（BOD）
  • 内部和外部时钟选项，带48MHz数字锁频环（DFLL48M）
  • 外部中断控制器（EIC），16个外部中断
  • 一个不可屏蔽中断
  • 双引脚串行线调试（SwD）编程、测试和调试接口
• 低功耗：
  • 空闲和待机睡眠模式
  • SleepWalking外设
• 外设：
  • 8通道事件系统
  • 多达五个16位定时器/计数器（TC），可配置为：
    • 一个带两个比较/捕获通道的16位TC
    • 一个带两个比较/捕获通道的8位TC
    • 一个带两个比较/捕获通道的32位TC（通过使用两个TC）
  • 带时钟/日历功能的32位实时计数器（RTC）
  • 看门狗定时器（WDT）
  • CRC - 32生成器
  • 多达六个串行通信接口（SERCOM），每个可配置为：
    • 全双工和单导线半双工配置的USART
    • 高达400kHz的I²C
    • 串行外设接口（SPI）
  • 一个12位、350ksps模数转换器（ADC），多达20个通道
    • 差分和单端输入
    • 1/2x至16x可编程增益级
    • 自动偏移和增益误差补偿
    • 硬件过采样和抽取，支持13、14、15或16位分辨率
  • 10位、350ksps数模转换器（DAC）
  • 两个带窗口比较功能的模拟比较器（AC）
  • 外设触摸控制器（PTC）
  • 256通道电容式触摸和接近感应
• I/O：
  • 多达52个可编程I/O引脚
• 封装：
  • 64引脚TQFP、QFN
  • 64球UFBGA
  • 48引脚TQFP、QFN
  • 45球WLCSP
  • 32引脚TQFP、QFN
• 工作电压：1.62V - 3.63V
• 功耗：
  • 活动模式下低至70μA/MHz
  • 运行外设触摸控制器时低至8μA
