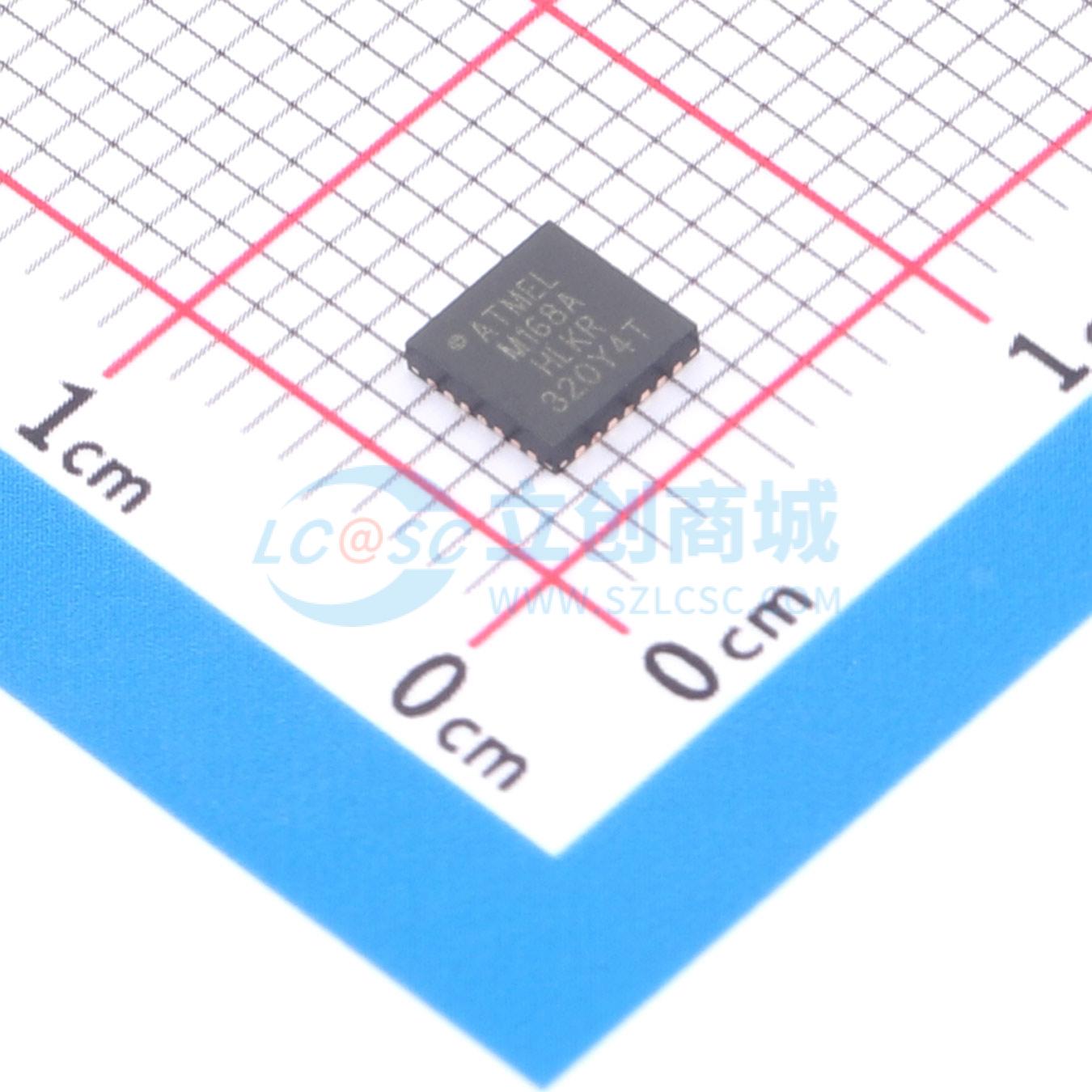

ATMEGA168A-MMH
基于AVR增强型RISC架构的低功耗CMOS 8位微控制器
- 描述
- 是低功耗,基于AVR增强型RISC架构的CMOS 8位微控制器。通过在单个时钟周期内执行指令,器件实现了接近每兆赫兹每秒一百万条指令(MIPS)的CPU吞吐量,允许系统设计人员优化功耗与处理速度。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA168A-MMH
- 商品编号
- C1337867
- 商品封装
- VQFN-28(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 23 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 达到了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。
AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构具有更高的代码效率,同时实现了比传统CISC微控制器快十倍的吞吐量。
ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:4K/8K字节的带读写功能的在系统可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、一个面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中为8通道)、一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用其他所有芯片功能,直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块,以最小化ADC转换期间的开关噪声。待机模式下,晶体/谐振器振荡器运行,而设备其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。
Microchip提供了QTouch库,用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应,并包括完全去抖动的触摸按键报告,还包括相邻键抑制(AKS)技术,以实现明确的按键事件检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。
该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用Flash存储器中。当应用Flash部分被更新时,Boot Flash部分中的软件将继续运行,从而实现真正的读写操作。通过将8位RISC CPU与片上自编程Flash结合在同一芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
ATmega48A/PA/88A/PA/168A/PA/328/P AVR 得到了全面的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
商品特性
- 高性能、低功耗的AVR 8位微控制器系列
- 先进的RISC架构
- 131条强大的指令 – 大多数单时钟周期执行
- 32x8通用工作寄存器
- 完全静态操作
- 在20MHz下高达20 MIPS的吞吐量
- 片上2周期乘法器
- 4/8/16/32K字节的系统内自编程Flash程序存储器
- 256/512/512/1K字节EEPROM
- 512/1K/1K/2K字节内部SRAM
- 写/擦除周期:10,000次Flash/100,000次EEPROM
- 数据保持:在85°C下20年/在25°C下100年
- 可选引导代码区,具有独立的锁定位
- 通过片上引导程序进行系统内编程
- 真正的读写同时操作
- 软件安全编程锁
- 支持QTouch库
- 电容触摸按钮、滑块和滚轮
- QTouch和QMatrix采集
- 最多64个感应通道
外围特性
- 两个带有独立预分频器和比较模式的8位定时器/计数器
- 一个带有独立预分频器、比较模式和捕获模式的16位定时器/计数器
- 带有独立振荡器的实时时钟
- 六个PWM通道
- TQFP和VQFN封装中的8通道10位ADC
- 温度测量
- SPDIP封装中的6通道10位ADC
- 温度测量
- 可编程串行USART
- 主/从SPI串行接口
- 字节定向的2线串行接口(与Philips I2C兼容)
- 带有独立片上振荡器的可编程看门狗定时器
- 片上模拟比较器
- 引脚变化中断和唤醒
- 上电复位和可编程掉电检测
- 内部校准振荡器
- 外部和内部中断源
- 六种睡眠模式:空闲、ADC降噪、节能、掉电、待机和扩展待机
- 23个可编程I/O线路
- 28引脚SPDIP、32引脚TQFP、28焊盘VQFN和32焊盘VQFN
- 工作电压:1.8 - 5.5V
- 温度范围:-40°C至85°C
- 速度等级:0 - 4MHz@1.8 - 5.5V, 0 - 10MHz@2.7 - 5.5V, 0 - 20MHz @ 4.5 - 5.5V
- 功耗(1MHz, 1.8V, 25°C)
- 活动模式:0.2mA
- 掉电模式:0.1μA
- 节能模式:0.75μA(包括32kHz实时时钟)
优惠活动
购买数量
(490个/托盘,最小起订量 1 个)总价金额:
¥ 0.00近期成交0单
