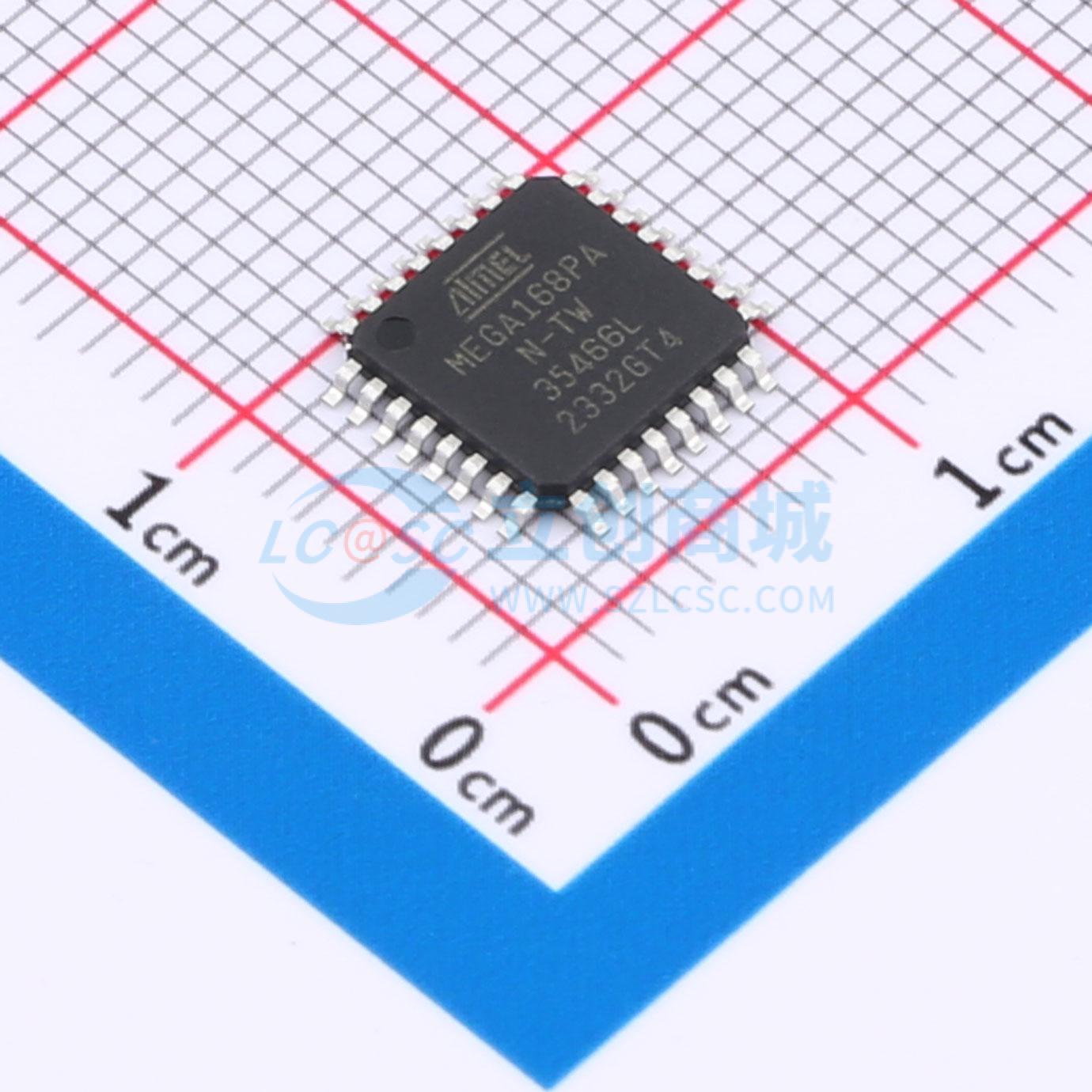

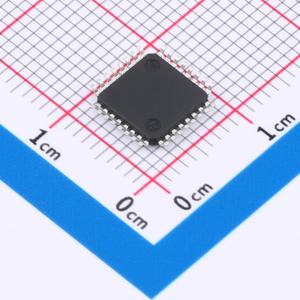

ATMEGA168PA-AN
基于AVR增强型RISC架构的低功耗CMOS 8位微控制器
- 描述
- ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 实现了接近每MHz 1 MIPS的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高,同时实现了比传统CISC微控制器快十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:具有读写同时功能的4K/8K字节的在系统可编程Flash,256/512/512/1K字节的EEPROM,512/1K/1K/2K字节的SRAM,23个通用I/O线,32个通用工作寄存器,三个带比较模式的灵活定时器/计数器,内部和外部中断,一个串行可编程USART,面向字节的两线串行接口,一个SPI串行端口,一个6通道10位ADC(TQFP和VQFN封装中有8个通道),一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能,直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块(除了异步定时器和ADC)的运行,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行,而设备的其余部分处于休眠状态。这允许非常快速的启动与低功耗相结合。Microchip提供了QTouch库,用于将电容触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应,并包括完全去抖动的触摸键报告,并包含相邻键抑制(AKS)技术,以实现对按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口,在系统中重新编程程序存储器,或者通过传统的非易失性存储器编程器,或者通过运行在AVR核心上的片上引导程序进行编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一种功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一整套程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA168PA-AN
- 商品编号
- C1337714
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 23 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 实现了接近每MHz 1 MIPS的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。
AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高,同时实现了比传统CISC微控制器快十倍的吞吐量。
ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:具有读写同时功能的4K/8K字节的在系统可编程Flash,256/512/512/1K字节的EEPROM,512/1K/1K/2K字节的SRAM,23个通用I/O线,32个通用工作寄存器,三个带比较模式的灵活定时器/计数器,内部和外部中断,一个串行可编程USART,面向字节的两线串行接口,一个SPI串行端口,一个6通道10位ADC(TQFP和VQFN封装中有8个通道),一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能,直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块(除了异步定时器和ADC)的运行,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行,而设备的其余部分处于休眠状态。这允许非常快速的启动与低功耗相结合。
Microchip提供了QTouch库,用于将电容触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应,并包括完全去抖动的触摸键报告,并包含相邻键抑制(AKS)技术,以实现对按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。
该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口,在系统中重新编程程序存储器,或者通过传统的非易失性存储器编程器,或者通过运行在AVR核心上的片上引导程序进行编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一种功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一整套程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
交货周期
订货3-5个工作日购买数量
(2500个/托盘,最小起订量 250 个)总价金额:
¥ 0.00近期成交1单
