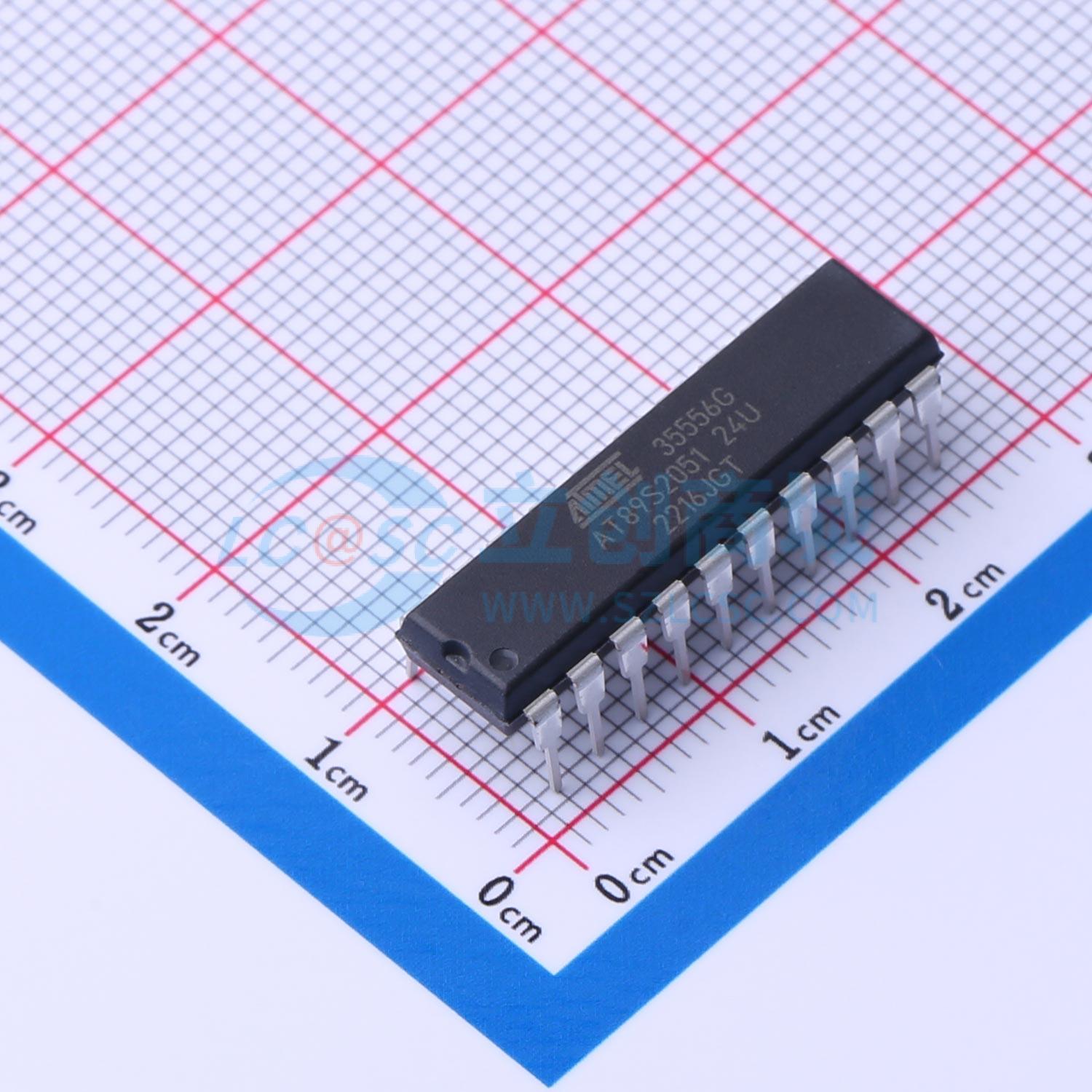

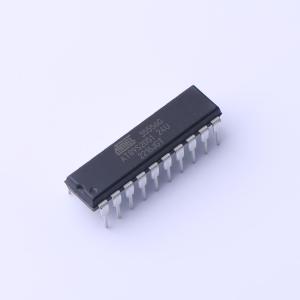

AT89S2051-24PU

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: AT89S2051-24PU
商品编号: C1337644
商品封装: PDIP-20
包装方式: 管装
商品毛重: 3.3克(g)

商品参数

商品概述

AT89S2051/S4051 是一种低电压、高性能的 CMOS 8 位微控制器，带有 2K/4K 字节的系统内可编程 (ISP) 闪存程序存储器。该器件采用 Atmel 的高密度非易失性存储技术制造，并兼容工业标准 MCS-51 指令集。通过将多功能 8 位 CPU 与闪存集成在同一芯片上，Atmel AT89S2051/S4051 成为一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。此外，AT89S2051/S4051 分别设计为与 AT89C2051/C4051 器件的功能兼容。

AT89S2051/S4051 提供以下标准特性：2K/4K 字节的闪存、256 字节的 RAM、15 条 I/O 线、两个 16 位定时器/计数器、六向量四级中断结构、全双工增强型串行端口、精密模拟比较器以及片上时钟电路。通过重新配置两个片上定时器/计数器，可以提供具有 8 位分辨率和 8 位预分频器的硬件 PWM 支持。此外，AT89S2051/S4051 设计采用静态逻辑，支持低至零频率的操作，并支持两种软件可选的节能模式。空闲模式停止 CPU 运行，同时允许 RAM、定时器/计数器、串行端口和中断系统继续工作。掉电模式保存 RAM 内容但冻结设备，禁用所有其他芯片功能，直到下一个外部中断或硬件复位。

商品特性

兼容MCS51产品
2K/4K字节的系统内可编程（ISP）闪存程序存储器
- 用于程序下载的串行接口
- 耐久性：10,000次写入/擦除循环
2.7V至5.5V工作电压范围
完全静态操作：0 Hz至24 MHz（x1和x2模式）
两级程序存储器锁定
256 x 8位内部RAM
15个可编程I/O线
两个16位定时器/计数器
六个中断源
可编程串行UART通道
直接LED驱动输出
带有可选中断的片上模拟比较器
8位PWM（脉宽调制）
低功耗空闲和掉电模式
欠压复位
增强型UART串行端口，带帧错误检测和自动地址识别
内部上电复位
从掉电模式中断恢复
可编程和可熔断的x2时钟选项
四级增强型中断控制器
掉电标志
灵活的编程（字节和页模式）
- 页模式：32字节/页
用户可维护的签名页（32字节）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	24MHz
	程序存储容量	2KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	15
	工作电压	2.7V~5.5V
