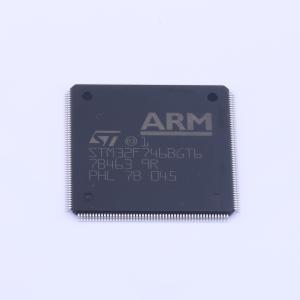

STM32F746BGT6商品缩略图

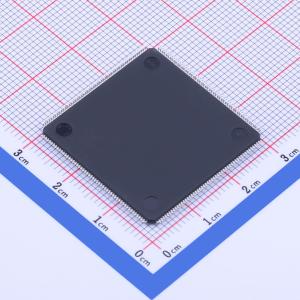

STM32F746BGT6商品缩略图
STM32F746BGT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F746BGT6

环保标识
  • 带DSP和FPU的高性能ARM Cortex-M7 MCU,具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM和TFT

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的高性能ARM Cortex-M7 MCU,具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM和TFT

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F746BGT6
  • 商品编号

    C1337368
  • 商品封装

    LQFP-208(28x28)
  • 包装方式

    托盘

  • 商品毛重

    0.001克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M系列
CPU最大主频216MHz
程序存储容量1MB
程序存储器类型FLASH
属性参数值
GPIO端口数量168
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.7V~3.6V
应用领域-
详细信息
  • 特性

Cortex-M7处理器概述

处理器核心:

  • CPU: 32位ARM Cortex-M7,带有浮点运算单元(FPU)
  • 加速器: 自适应实时加速器(ART加速器™)
  • 缓存: 4KB数据和4KB指令L1缓存,允许从嵌入式闪存和外部存储器以高达216 MHz的频率高效执行。
  • 性能: 462 DMIPS(Dhrystone 2.1)或2.14 DMIPS/MHz。

内存特性:

  • 闪存内存: 最高可达1MB,支持非易失性存储。
  • OTP内存: 1024字节,用于一次性可编程数据。
  • SRAM: 包括用于关键实时数据的64KB数据TCM RAM、16KB指令TCM RAM和在最低功耗模式下可用的4KB备份SRAM。

外部内存控制器:

  • 支持最高32位数据总线与SRAM、PSRAM、SDRAM/LPSDR SDRAM和NOR/NAND内存进行接口。

界面能力:

  • LCD界面: 双模式Quad-SPI LCD并行界面,在8080/6800模式下工作。
  • 图形控制器: 支持高达XGA分辨率的LCD-TFT控制器,配备专用的Chrom-ART加速器™进行图形内容创建(DMA2D)。

时钟、复位和电源管理:

  • 支持从1.7V到3.6V的应用程序和I/O电源供应。
  • 特性包括POR、PDR、PVD、BOR等,以实现稳健的电源管理。
  • 配备USB电源供应。

低功耗模式:

  • 支持睡眠、停止和待机模式,提供VBAT供电,用于RTC、32×32位备份寄存器和4KB备份SRAM。

模拟和数字信号处理:

  • ADC: 最多18个通道,最多24个通道在三重交织模式下运行,采样频率为2.4 MSPS。
  • DAC: 2个12位D/A转换器。
  • 定时器: 最多18个定时器,包括16位和32位配置,能够在216 MHz的频率下运行。
  • 看门狗: 2个,用于系统稳定性。
  • 通用DMA: 16流DMA控制器,支持FIFO和突发功能。

调试:

  • 接口: SWD & JTAG用于软件调试和测试。

通信接口:

  • 最多25个通信接口,包括:
    • 4个I2C接口(SMBus/PMBus)。
    • 最多4个USART/UART(ISO7816接口,LIN,IrDA,调制解调器控制)。
    • 最多6个SPI(最高50 Mbit/s),带音频类精度选项。
    • 2个SAI(串行音频接口)。
    • 2个CAN(2.0B主动)。
    • SDMMC接口。
    • SPDIFRX接口用于HDMI-CEC。

高级连接性:

  • USB: 2.0全速设备/主机/OTG控制器,带内部PHY。
  • 以太网MAC: 支持IEEE 1588v2硬件,MII/RMII。
  • 并行摄像头接口: 最高可达54 Mbyte/s。
  • 真随机数生成器(TRNG)。

其他特性:

  • CRC计算单元。
  • RTC: 子秒级精度,硬件日历。
  • 96位唯一ID,用于安全识别。

此处理器设计用于需要高性能计算、实时处理和广泛连接能力的应用,特别注重功耗效率和可靠性。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN5020 用于STM32 MCU的数字照相机接口(DCMI) 1.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4661 STM32F74xxx/STM32F75xxx 硬件开发入门 5.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4861 STM32 MCU上的LCD-TFT显示控制器(LTDC) 1.0(中文) 查看详情 ST(意法半导体)_AN4839 第一级缓存在STM32F7系列和STM32H7系列中的应用(英文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5293迁移指南:从STM32F7系列迁移到STMH74x/75x,STM32H72x/73x和STMH7A3/7Bx设备 6.0(英文) 查看详情 ST(意法半导体)_AN4946 STM32F72xxx/F73xxx与STM32F74xxx/F75xxx微控制器之间微控制器应用的迁移1.0(英文) 查看详情 ST(意法半导体)_AN4660 从 STM32F42xxx/STM32F43xxx 到 STM32F74xxx/STM32F75xxx的微控制器应用移植 3.0(中文) 查看详情 ST(意法半导体)_AN4936从STM32F7系列微控制器应用迁移到STM32H743/753线2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4760 四线SPI接口在STM32微控制器和微处理器中的应用 4.0(英文) 查看详情 ST(意法半导体)_AN5073 使用STM32F4/F7/H7系列接收S/PDIF音频流(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4850 STM32 微控制器的频移键控时钟生成原理、特性与实现 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4676 STM32F7 系列的外设互连 6.0(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN4031 使用 STM32F2 和 STM32F4 DMA 控制器 3.0(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0253 STM32F7系列和STM32H7系列Cortex®-M7处理器编程手册5.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0290 STM32F74xxx和STM32F75xxx设备限制 7.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥78.33
10+¥74.93
30+¥69.04¥2485.44

优惠活动

库存总量

(单位:)
  • 广东仓

    87

  • 江苏仓

    0

  • SMT仓

    107

购买数量(36个/托盘,最小起订量 1 个 )

起订量:1 个36个/托盘
总价金额: 0.00
