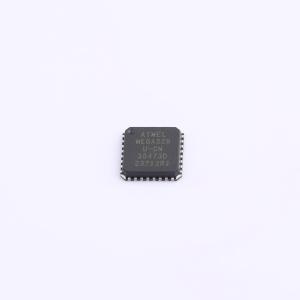

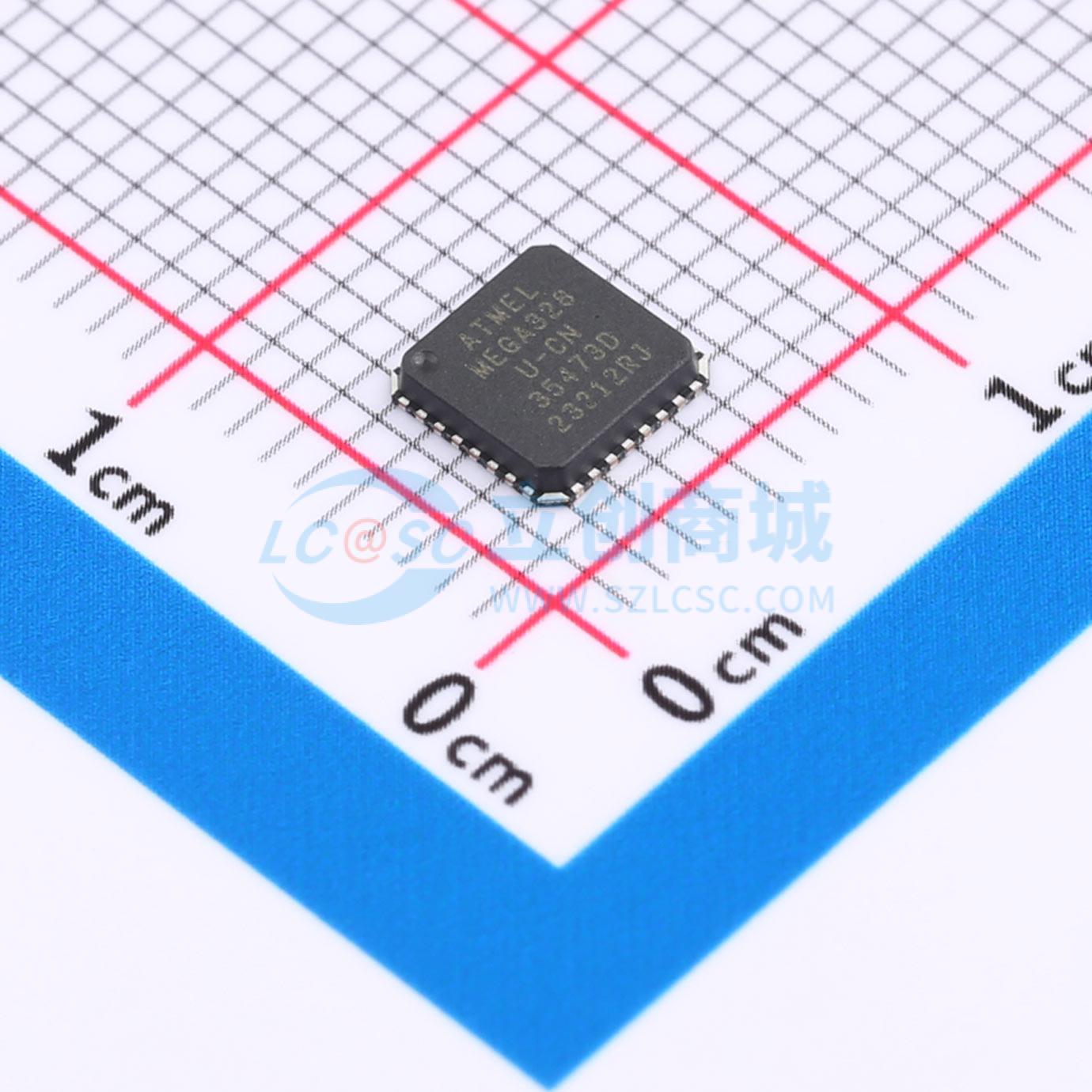

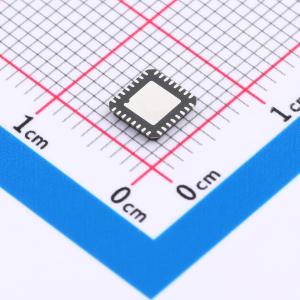

ATMEGA328-MU实物图
  • ATMEGA328-MU商品缩略图
  • ATMEGA328-MU商品缩略图
  • ATMEGA328-MU商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ATMEGA328-MU

基于AVR增强型RISC架构的低功耗CMOS 8位微控制器

描述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,允许系统设计者优化功耗与处理速度之间的平衡。该微控制器提供以下功能:- 具有读写同时进行能力的4K/8K/16K/32K字节的在系统可编程Flash- 256/512/512/1K字节EEPROM- 512/1K/1K/2K字节SRAM- 23个通用I/O线- 32个通用工作寄存器- 三个带有比较模式的灵活定时器/计数器- 内部和外部中断- 一个串行可编程USART- 字节导向的2线串行接口(兼容Philips I2C)- 一个SPI串行端口- 一个6通道10位ADC(TQFP和VQFN封装中有8个通道)- 带有内部振荡器的可编程看门狗定时器- 五种软件可选的节能模式:空闲、ADC降噪、省电、掉电、待机和扩展待机空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于休眠状态时保持定时器基准。ADC降噪模式停止CPU和所有I/O模块(除异步定时器和ADC外),以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于休眠状态,结合快速启动和低功耗。Microchip提供了QTouch库,用于将电容式触摸按钮、滑块和转轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应,并包括完全去抖动的触摸键报告以及相邻键抑制(AKS)技术,用于明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在一个单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件,包括C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
商品型号
ATMEGA328-MU
商品编号
C1337257
商品封装
VQFN-32-EP(5x5)​
包装方式
托盘
商品毛重
0.16克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核AVR
CPU最大主频20MHz
CPU位数8 Bit
程序存储容量32KB
程序存储器类型FLASH
属性参数值
RAM容量2KB
EEPROM容量1KB
I/O数量23
振荡器类型内置
工作电压1.8V~5.5V
工作温度-40℃~+85℃

商品概述

ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,允许系统设计者优化功耗与处理速度之间的平衡。

该微控制器提供以下功能:

  • 具有读写同时进行能力的4K/8K/16K/32K字节的在系统可编程Flash
  • 256/512/512/1K字节EEPROM
  • 512/1K/1K/2K字节SRAM
  • 23个通用I/O线
  • 32个通用工作寄存器
  • 三个带有比较模式的灵活定时器/计数器
  • 内部和外部中断
  • 一个串行可编程USART
  • 字节导向的2线串行接口(兼容Philips I2C)
  • 一个SPI串行端口
  • 一个6通道10位ADC(TQFP和VQFN封装中有8个通道)
  • 带有内部振荡器的可编程看门狗定时器
  • 五种软件可选的节能模式:空闲、ADC降噪、省电、掉电、待机和扩展待机

空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于休眠状态时保持定时器基准。ADC降噪模式停止CPU和所有I/O模块(除异步定时器和ADC外),以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于休眠状态,结合快速启动和低功耗。

Microchip提供了QTouch库,用于将电容式触摸按钮、滑块和转轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应,并包括完全去抖动的触摸键报告以及相邻键抑制(AKS)技术,用于明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。

该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在一个单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件,包括C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

数据手册PDF
