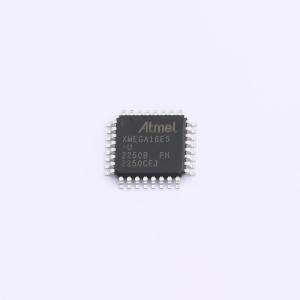

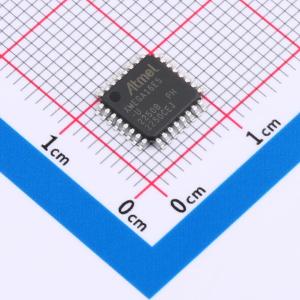

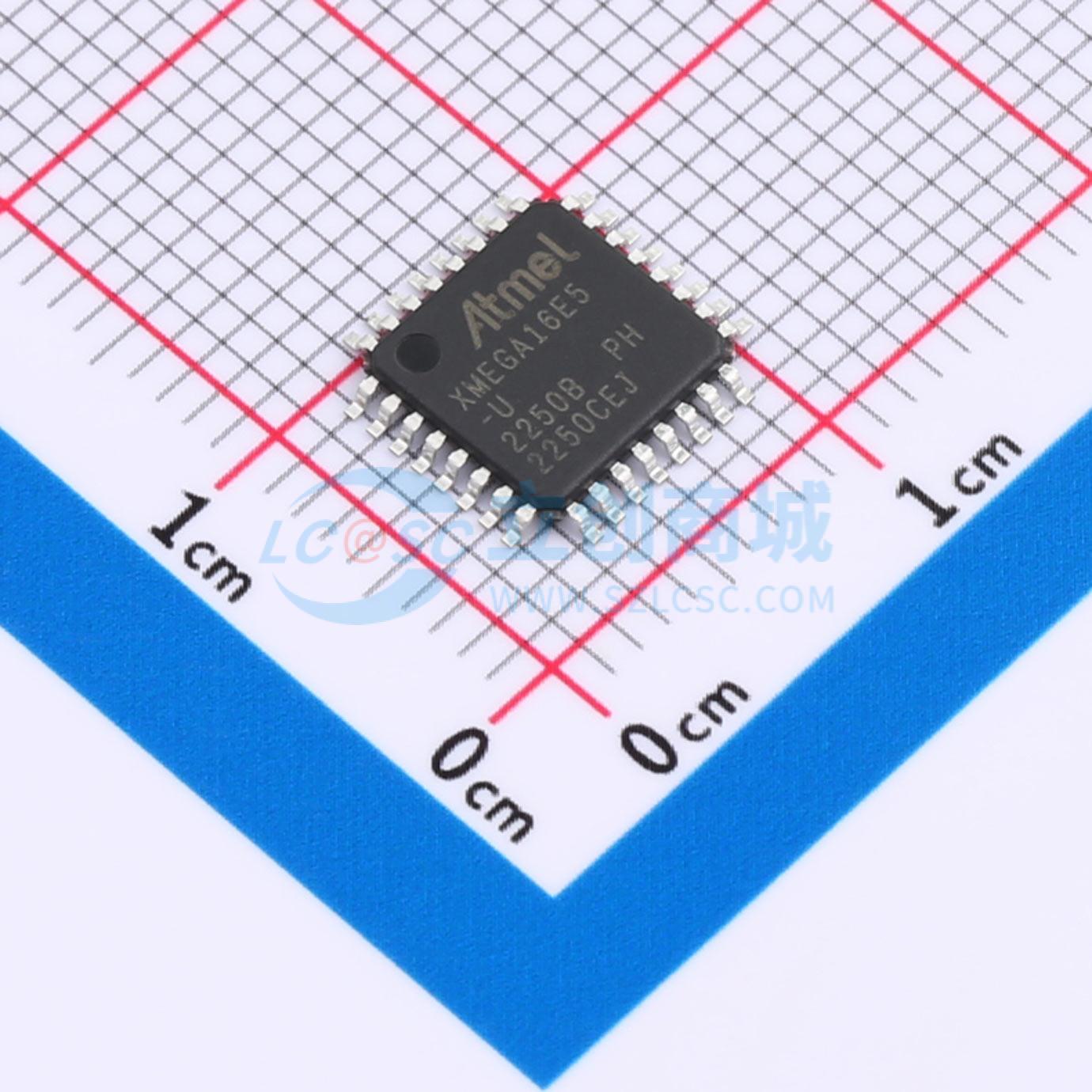

ATXMEGA16E5-AU

AVR XMEGA E5 是一系列基于增强型RISC架构的低功耗、高性能且外设丰富的8/16位微控制器。XMEGA E5系列是32引脚器件，Flash容量从8KB到32KB不等，SRAM容量从1KB到4KB，EEPROM容量从512字节到1KB，并具有最多4KB的启动区。ATxmegaE5设备的最大工作频率为32MHz。通过在单个时钟周期内执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的CPU吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

AVR XMEGA E5设备提供以下特性：具有读写同时进行能力的片内可编程Flash；内部EEPROM和SRAM；四通道增强DMA（EDMA）控制器；支持异步事件的八通道事件系统；可编程多级中断控制器；26个通用I/O线；CRC-16（CRCCCITT）和CRC-32（IEEE 802.3）生成器；一个带有定时器、计数器和逻辑功能的XMEGA自定义逻辑模块（XCL）；带数字校正的16位实时时钟（RTC）；三个灵活的16位定时器/计数器，具备比较和PWM通道；两个USART；一个允许同时作为主机和从机的两线串行接口（TWI）；一个串行外设接口（SPI）；一个十六通道12位ADC，具有可编程增益、偏移校正、平均、过采样和抽取功能；一个双通道12位DAC；两个带窗口模式和电流源的模拟比较器（ACs）；带独立内部振荡器的可编程看门狗定时器；精确的内部振荡器，带PLL和预分频器；以及可编程掉电检测。

程序和调试接口（PDI），一种快速的两针接口用于编程和调试，也是可用的。

AVR XMEGA E5设备有五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、EDMA控制器、事件系统、中断控制器及所有外设继续运行。掉电模式保存SRAM和寄存器内容，但停止振荡器，禁用所有其他功能直到下一个TWI、引脚变化中断或复位。在节能模式下，异步实时时钟继续运行，使得应用能够在设备其余部分休眠时保持定时基准。在待机模式下，外部晶体振荡器继续运行而设备其余部分处于休眠状态。这允许结合低功耗的同时实现从外部晶体非常快的启动。在扩展待机模式下，主振荡器和异步定时器都继续运行。在每个节能模式、待机模式或扩展待机模式中，内部8MHz振荡器的低功耗模式允许非常快的启动时间加上极低的功耗。

为进一步降低功耗，在活动模式和空闲睡眠模式下可以单独选择停止每个外设的时钟，并且可以启用内部8MHz振荡器的低功耗模式。

Microchip提供了免费的QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。这些设备使用高密度非易失性存储技术制造。程序Flash存储器可以通过PDI在系统中重新编程。在设备中运行的引导加载程序可以使用任何接口将应用程序下载到Flash存储器。引导Flash区域中的引导加载程序软件可以继续运行。通过将8/16位RISC CPU与片内自编程Flash相结合，AVR XMEGA成为许多嵌入式应用的强大微控制器家族，提供了高度灵活且成本效益高的解决方案。
