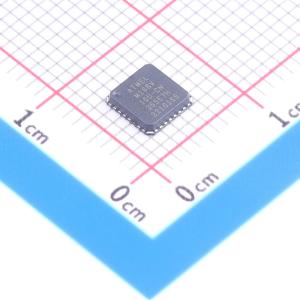

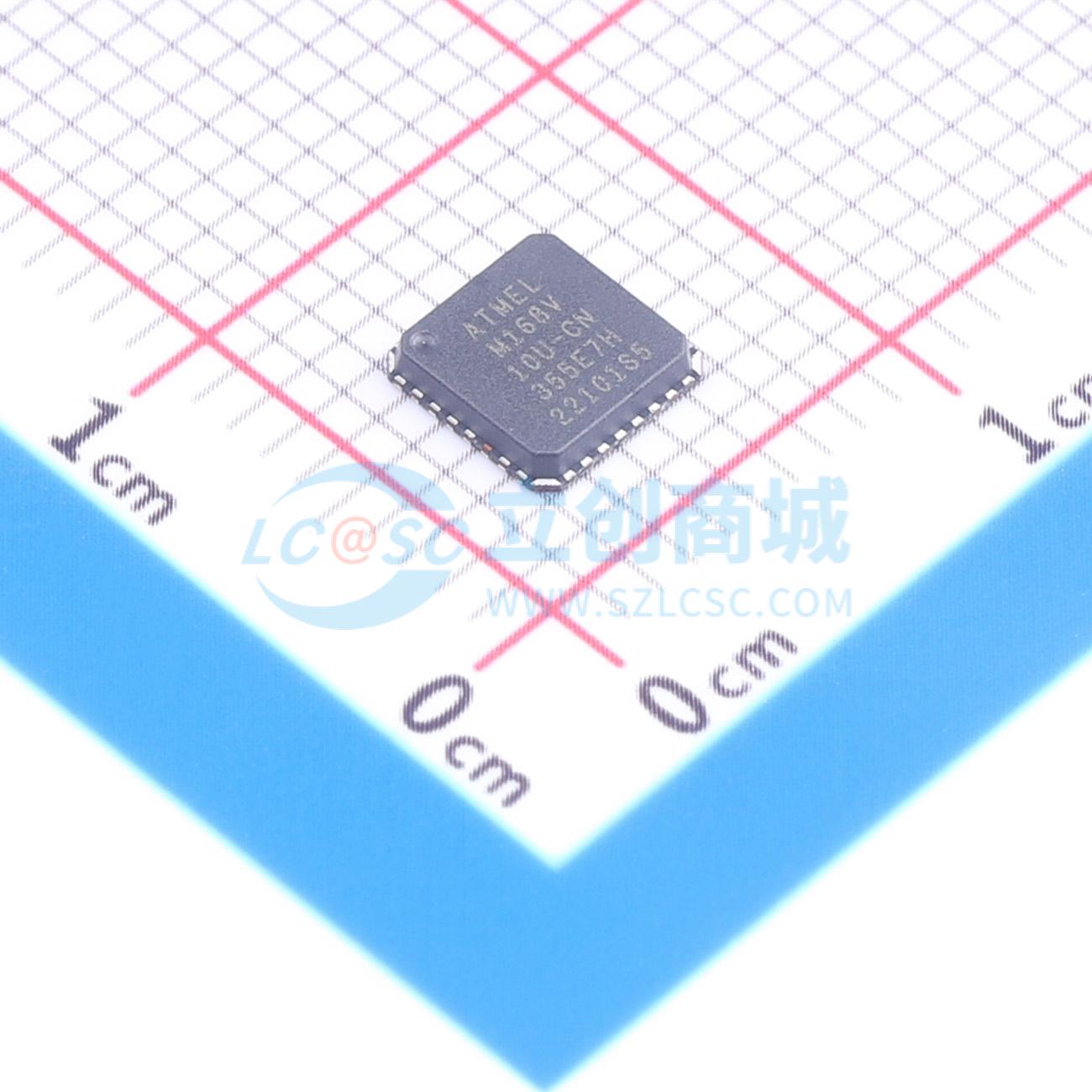

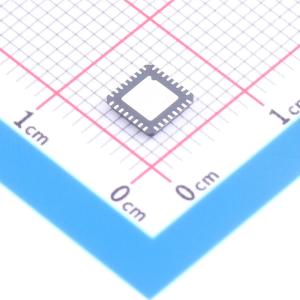

ATMEGA168V-10MU

8位AVR微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AVR 核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快达十倍的数据吞吐量。ATmega48/V/ 88/V /168/V提供了以下特性：具有读写同步功能的4K/8K/16K字节系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、23个通用I/O线路、32个通用工作寄存器、实时时钟（RTC）、三个带比较模式和PWM功能的灵活定时器/计数器、1个串行可编程USART、1个面向字节的两线串行接口（I2C）、一个6通道10位ADC（TQFP和QFN/MLF封装下为8通道）、带有内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口及中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，直到下一个中断或硬件复位前禁用其他所有芯片功能。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器运行而设备其他部分处于睡眠状态，这使得能够快速启动的同时保持低功耗。扩展待机模式下，主振荡器和异步定时器都继续运行。Atmel提供QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器。专利的电荷转移信号采集技术提供强大的感应能力，并包括完全去抖动的触摸键报告以及相邻按键抑制(AKS™)技术，确保按键事件检测无误。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。该设备采用Atmel高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储区。当应用Flash部分更新时，引导Flash部分中的软件将继续运行，从而实现真正的读写同步操作。通过将8位RISC CPU与系统内自编程Flash集成在同一芯片上， ATmega48/V/ 88/V /168/V是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48/V/ 88/V /168/V得到全面的程序和系统开发工具支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA168V-10MU
商品编号: C1337268
商品封装: VQFN-32(5x5)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

Atmel AVR 核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快达十倍的数据吞吐量。

ATmega48/V/ 88/V /168/V提供了以下特性：具有读写同步功能的4K/8K/16K字节系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、23个通用I/O线路、32个通用工作寄存器、实时时钟（RTC）、三个带比较模式和PWM功能的灵活定时器/计数器、1个串行可编程USART、1个面向字节的两线串行接口（I2C）、一个6通道10位ADC（TQFP和QFN/MLF封装下为8通道）、带有内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口及中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，直到下一个中断或硬件复位前禁用其他所有芯片功能。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器运行而设备其他部分处于睡眠状态，这使得能够快速启动的同时保持低功耗。扩展待机模式下，主振荡器和异步定时器都继续运行。

Atmel提供QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器。专利的电荷转移信号采集技术提供强大的感应能力，并包括完全去抖动的触摸键报告以及相邻按键抑制(AKS™)技术，确保按键事件检测无误。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。

该设备采用Atmel高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储区。当应用Flash部分更新时，引导Flash部分中的软件将继续运行，从而实现真正的读写同步操作。通过将8位RISC CPU与系统内自编程Flash集成在同一芯片上，Atmel ATmega48/V/ 88/V /168/V是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48/V/ 88/V /168/V得到全面的程序和系统开发工具支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

商品特性

高性能、低功耗 Atmel AVR 8位微控制器系列高级RISC架构

131条强大指令
大多数单时钟周期执行
32x8通用工作寄存器
完全静态操作
在20MHz下最高可达20 MIPS吞吐量
片上2周期乘法器

高耐久非易失性存储器段

4K/8K/16K字节的系统内自编程Flash程序存储器
256/512/512字节EEPROM
512/1K/1K字节内部SRAM
写/擦除次数：10,000次Flash/100,000次EEPROM
数据保持：在85°C下20年/在25°C下100年
可选带独立锁定位的引导代码段
通过片上引导程序进行系统内编程
真正的读写同时操作

软件安全编程锁

Atmel QTouch 库支持

电容触摸按钮、滑块和滚轮
QTouch和QMatrix 采集
最多64个感应通道

外设特性

两个带有独立预分频器和比较模式的8位定时器/计数器
一个带有独立预分频器、比较模式和捕获模式的16位定时器/计数器
带有独立振荡器的实时时钟
六个PWM通道
TQFP和QFN/MLF封装中的8通道10位ADC（温度测量）
PDIP封装中的6通道10位ADC（温度测量）
两个主/从SPI串行接口
一个可编程串行USART
一个字节定向的2线串行接口（兼容Philips I2C）
带有独立片上振荡器的可编程看门狗定时器
一个片上模拟比较器
引脚变化中断和唤醒

特殊微控制器特性

上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、节能、断电、待机和扩展待机

I/O和封装

23个可编程I/O线
28引脚PDIP，32引脚TQFP，28焊盘QFN/MLF和32焊盘QFN/MLF

工作电压：ATmega48/88/168为2.7-5.5V，ATmega48V/88V/168V为1.8-5.5V

温度范围：-40°C至85°C

速度等级：

ATmega48/88/168：0 - 10MHz @ 2.7V - 5.5V，0 - 20MHz @ 4.5V - 5.5V
ATmega48V/88V/168V：0 - 4MHz @ 1.8V - 5.5V，0 - 10MHz @ 2.7V - 5.5V

功耗在1MHz、1.8V、25°C时

活动模式：0.3mA
断电模式：0.1µA
节能模式：0.8µA（包括32kHz RTC）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	10MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
