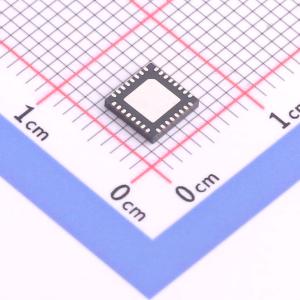

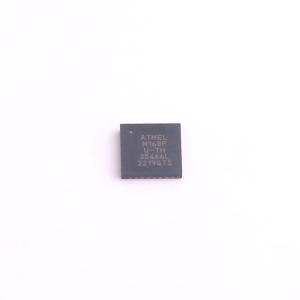

ATMEGA168PA-MU

基于AVR增强型RISC架构的低功耗CMOS 8位微控制器

SMT扩展库PCB免费打样

描述: ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统的CISC微控制器快十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P提供以下特性：具有读写同时功能的4K/8K字节在系统可编程闪存、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、一个带内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式会停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式会停止CPU和除异步定时器和ADC外的所有I/O模块，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备的其余部分处于睡眠状态。这允许快速启动并结合低功耗。Microchip提供了QTouch库，用于将电容触摸按钮、滑块和轮盘功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应，并包括完全去抖动的触摸键报告，还包括相邻键抑制（AKS）技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用Flash存储器中的应用程序。当应用Flash部分被更新时，Boot Flash部分的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA168PA-MU
商品编号: C1337182
商品封装: VQFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 1.25克(g)

商品参数

商品概述

ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统的CISC微控制器快十倍的吞吐量。

ATmega48A/PA/88A/PA/168A/PA/328/P提供以下特性：具有读写同时功能的4K/8K字节在系统可编程闪存、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、一个带内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式会停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式会停止CPU和除异步定时器和ADC外的所有I/O模块，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备的其余部分处于睡眠状态。这允许快速启动并结合低功耗。

Microchip提供了QTouch库，用于将电容触摸按钮、滑块和轮盘功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应，并包括完全去抖动的触摸键报告，还包括相邻键抑制（AKS）技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。

该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用Flash存储器中的应用程序。当应用Flash部分被更新时，Boot Flash部分的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

商品特性

高性能、低功耗的AVR 8位微控制器系列
先进的RISC架构
131条强大的指令 – 大多数单时钟周期执行
32x8通用工作寄存器
完全静态操作
在20MHz下最高可达20 MIPS吞吐量
片上2周期乘法器
4/8/16/32K字节的系统内自编程Flash程序存储器
256/512/512/1K字节EEPROM
512/1K/1K/2K字节内部SRAM
写/擦除次数：10,000次Flash/100,000次EEPROM
数据保持：85°C下20年/25°C下100年
可选引导代码区，带有独立锁定位
通过片上引导程序进行系统内编程
真正的读写同时操作
软件安全编程锁
QTouch库支持
电容触摸按钮、滑块和滚轮
QTouch和QMatrix采集
最多64个感应通道

外围特性

两个带独立预分频器和比较模式的8位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
带独立振荡器的实时时钟
六个PWM通道
TQFP和VQFN封装中的8通道10位ADC
温度测量
SPDIP封装中的6通道10位ADC
温度测量
可编程串行USART
主/从SPI串行接口
字节定向的2线串行接口（兼容Philips I2C）
带独立片上振荡器的可编程看门狗定时器
片上模拟比较器
引脚变化中断和唤醒
上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、节能、掉电、待机和扩展待机
23个可编程I/O线路
28引脚SPDIP、32引脚TQFP、28焊盘VQFN和32焊盘VQFN
工作电压：1.8 - 5.5V
温度范围：-40°C至85°C
速度等级：0 - 4MHz@1.8 - 5.5V, 0 - 10MHz@2.7 - 5.5V, 0 - 20MHz @ 4.5 - 5.5V
功耗在1MHz, 1.8V, 25°C时
- 活动模式：0.2mA
- 掉电模式：0.1µA
- 节能模式：0.75µA（包括32kHz实时时钟）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
