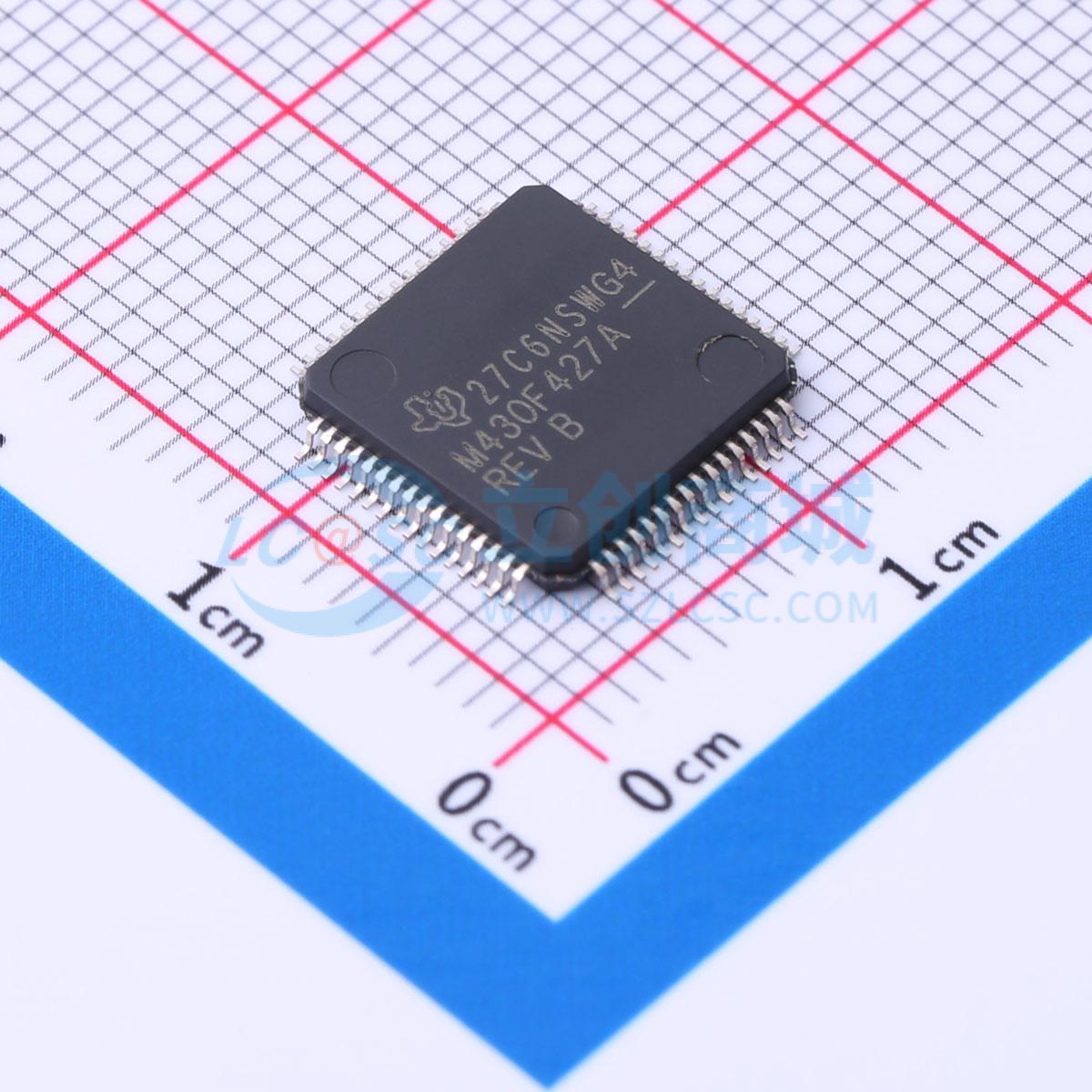

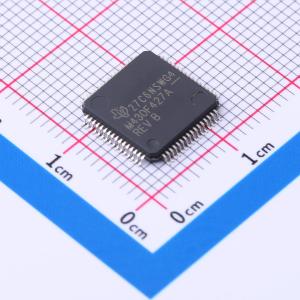

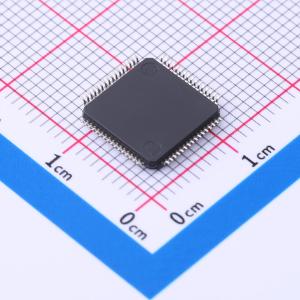

Name: TI(德州仪器) MSP430F427AIPM
Brand: TI(德州仪器)
SKU: C1337188
Price: 61.28 CNY
Availability: InStock

商品概述

这是一款超低功耗微控制器产品，架构结合五种低功耗模式，可实现较长的电池续航，适用于便携式测量应用。产品搭载16位RISC CPU，配备16位寄存器与常数发生器，可实现较高的代码效率，数字控制振荡器可让器件从低功耗模式唤醒至激活模式的时间小于6μs。MSP430F42xA系列集成多个外设，适合高分辨率应用需求。

商品特性

供电电压范围为1.8V~3.6V
超低功耗表现：激活模式下，1MHz、3.0V条件下电流为400μA，待机模式电流为1.6μA，关闭模式（RAM保持）电流为0.1μA
提供五种节能模式
从待机模式唤醒时间小于6μs
内置频率锁相环FLL+
采用16位RISC架构，指令周期为125ns
集成三个独立16位Sigma-Delta A/D转换器，各转换器均带集成差分可编程增益放大器输入级
配备带三个捕获/比较寄存器的16位Timer_A定时器
集成128段LCD驱动器
配备串行通信接口USART，可通过软件选择异步UART或同步SPI模式
集成欠压检测器
带可编程电平检测的供电电压监控器
支持板上串行编程，不需要外部编程电压，可通过安全熔丝实现可编程代码保护，闪存器件内置引导加载程序
不同型号规格不同：MSP430F423A 配备8KB + 256B 闪存、256B RAM；MSP430F425A配备16KB + 256B 闪存、512B RAM；MSP430F427A配备32KB + 256B 闪存、1KB RAM
采用64引脚四方扁平封装QFP
CPU集成16个寄存器，可缩短指令执行时间，寄存器到寄存器操作执行时间为一个CPU时钟周期；其中R0至R3分别专用作程序计数器、堆栈指针、状态寄存器和常数发生器，其余为通用寄存器
指令集包含51条指令，拥有三种格式七种寻址模式，支持字数据和字节数据操作
共支持六种可软件配置的工作模式：包含1种激活模式和5种低功耗模式；中断事件可将器件从任意低功耗模式唤醒，处理请求后返回低功耗模式
中断向量和上电起始地址位于0FFFFh至0FFE0h地址范围，向量存储对应中断处理指令序列的16位地址
内置有限的ESD保护；未使用的模拟输入对建议短接后连接到模拟地

应用领域

高分辨率应用
手持式测量设备
衡器
电能表

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	1KB
	I/O数量	14
	ADC(位数)	16bit
	工作电压	1.8V~3.6V
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器
