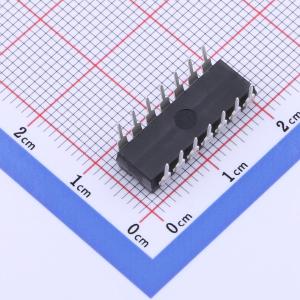

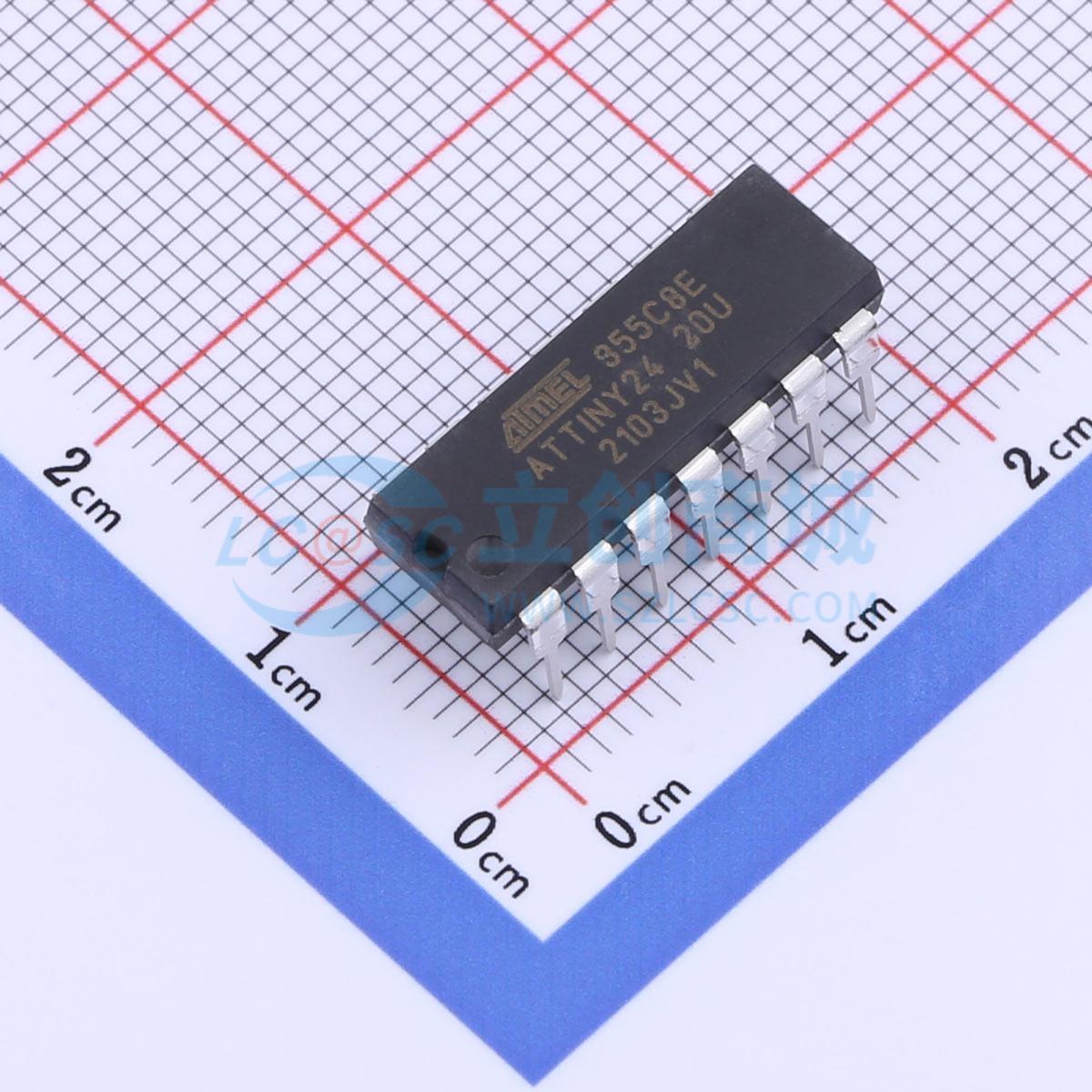

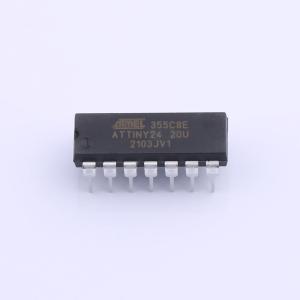

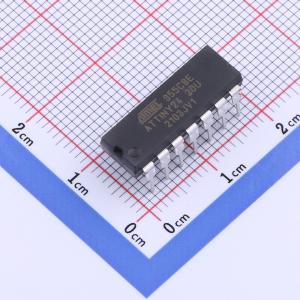

ATTINY24-20PU

非易失性程序和数据存储器

• 2/4/8K 字节的在系统可编程程序存储器 Flash
• 耐用性：10,000 次写入/擦除周期
• 128/256/512 字节的在系统可编程 EEPROM
• 耐用性：100,000 次写入/擦除周期
• 128/256/512 字节的内部 SRAM
• 数据保持：85°C 下 20 年 / 25°C 下 100 年
• 自编程 Flash 和 EEPROM 数据安全的编程锁

外围功能

• 一个 8 位和一个 16 位定时器/计数器，每个有两个 PWM 通道
• 10 位 ADC
  • 8 个单端通道
  • 12 个具有可编程增益（1x/20x）的差分 ADC 通道对
• 具有独立片上振荡器的可编程看门狗定时器
• 片上模拟比较器
• 通用串行接口

特殊微控制器功能

• debugWIRE 片上调试系统
• 通过 SPI 端口进行在系统编程
• 内部和外部中断源：12 个引脚上的引脚变化中断
• 低功耗空闲、ADC 噪声降低、待机和掉电模式
• 增强型上电复位电路
• 可编程掉电检测电路
• 内部校准振荡器
• 片上温度传感器

I/O 和封装

• 提供 20 引脚 QFN/MLF 和 14 引脚 SOIC 和 PDIP
• 十二个可编程 I/O 线

工作电压

• ATtiny24V/44V/84V：1.8 – 5.5V
• ATtiny24/44/84：2.7 – 5.5V

速度等级

• ATtiny24V/44V/84V
  • 0 – 4 MHz @ 1.8 – 5.5V
  • 0 – 10 MHz @ 2.7 – 5.5V
• ATtiny24/44/84
  • 0 – 10 MHz @ 2.7 – 5.5V
  • 0 – 20 MHz @ 4.5 – 5.5V

工业温度范围：-40°C 至 85°C

低功耗

• 活动模式（1 MHz 系统时钟）：1.8V 下 300 μA
• 掉电模式：1.8V 下 0.1 μA
