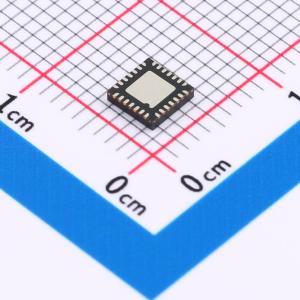

ATMEGA328-MMH

ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的CPU吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

高性能、低功耗AVR 8位微控制器系列

• 高级RISC架构
• 131条强大的指令——大多数为单时钟周期执行
• 32x8通用工作寄存器
• 完全静态操作
• 在20MHz下最高可达20 MIPS吞吐量
• 片上2周期乘法器

高耐久性非易失性存储段

• 4/8/16/32K字节的在系统自编程Flash程序存储器
• 256/512/512/1K字节EEPROM
• 512/1K/1K/2K字节内部SRAM
• 写/擦除次数：Flash 10,000次/EEPROM 100,000次
• 数据保持时间：85°C下20年/25°C下100年
• 可选带独立锁定位的引导代码段
• 通过片上引导程序进行在系统编程
• 真正的读写同时操作
• 软件安全编程锁

QTouch 库支持

• 电容式触摸按钮、滑块和旋钮
• QTouch和QMatrix™采集
• 最多64个传感通道

外设特性

• 两个带有独立预分频器和比较模式的8位定时器/计数器
• 一个带有独立预分频器、比较模式和捕获模式的16位定时器/计数器
• 带有独立振荡器的实时时钟
• 六个PWM通道
• TQFP和VQFN封装中的8通道10位ADC
• 温度测量
• SPDIP封装中的6通道10位ADC
• 温度测量
• 可编程串行USART
• 主/从SPI串行接口
• 字节导向的两线串行接口（兼容Philips I2C）
• 带有独立片上振荡器的可编程看门狗定时器
• 片上模拟比较器
• 引脚变化中断和唤醒
• 上电复位和可编程掉电检测
• 内部校准振荡器
• 外部和内部中断源
• 六种睡眠模式：空闲、ADC降噪、节能、掉电、待机和扩展待机

I/O和封装

• 23个可编程I/O线
• 28引脚SPDIP、32引脚TQFP、28焊盘VQFN和32焊盘VQFN
• 工作电压：1.8 - 5.5V
• 温度范围：-40°C至85°C
• 速度等级：0 - 4MHz@1.8 - 5.5V，0 - 10MHz@2.7 - 5.5V，0 - 20MHz @ 4.5 - 5.5V
• 功耗在1MHz、1.8V、25°C条件下
  • 活动模式：0.2mA
  • 掉电模式：0.1µA
  • 节能模式：0.75µA（包括32kHz RTC）

• High Performance, Low Power AVR* 8 -Bit Microcontroller Family
• Advanced RISC Architecture
• 131 Powerful Instructions – Most Single Clock Cycle Execution
• 32x8 General Purpose Working Registers
• Fully Static Operation
• Up to 20 MIPS Throughput at 20MHz
• On-chip 2-cycle Multiplier
• High Endurance Non-volatile Memory Segments
• 4/8/16/32KBytes of In-System Self-Programmable Flash program memory 一 256/512/512/1KBytes EEPROM 512/1K/1K/2KBytes Internal SRAM 一 Write/Erase Cycles: 10,000 Flash/100,000 EEPROM 一 Data retention: 20 years at 85°C/100 years at 25°C
• Optional Boot Code Section with Independent Lock Bits
• In-System Programming by On-chip Boot Program
• True Read-While-Write Operation
• Programming Lock for Software Security
• QTouch® library support
• Capacitive touch buttons, sliders and wheels
• QTouch and QMatrix™ acquisition
• Up to 64 sense channels
• Two 8-bit Timer/Counters with Separate Prescaler and Compare Mode
• One 16-bit Timer/Counter with Separate Prescaler, Compare Mode, and Capture Mode
• Real Time Counter with Separate Oscillator
• Six PWM Channels
• 8-channel 10-bit ADC in TQFP and VQFN package
• Temperature Measurement
• 6-channel 10-bit ADC in SPDIP Package
• Temperature Measurement
• Programmable Serial USART
• Master/Slave SPI Serial Interface
• Byte-oriented 2-wire Serial Interface (Philips I²C compatible)
• Programmable Watchdog Timer with Separate On-chip Oscillator
• On-chip Analog Comparator
• Interrupt and Wake-up on Pin Change
• Power-on Reset and Programmable Brown-out Detection
• Internal Calibrated Oscillator
• External and Internal Interrupt Sources
• Six Sleep Modes: Idle, ADC Noise Reduction, Power-save, Power-down, Standby, and Extended Standby
• 23 Programmable I/O Lines
• 28-pin SPDIP, 32-lead TQFP, 28-pad VQFN and 32-pad VQFN
• Operating Voltage: 1.8 - 5.5V
• Temperature Range: -40°C to 85°C
• Speed Grade: 0 - 4MHz@1.8 - 5.5V, 0 - 10MHz@2.7 - 5.5V, 0 - 20MHz @ 4.5 - 5.5V
• Power Consumption at 1MHz, 1.8V, 25°C Active Mode: 0.2mA
• Power-down Mode: 0.1μA
• Power-save Mode: 0.75μA (Including 32kHz RTC)
