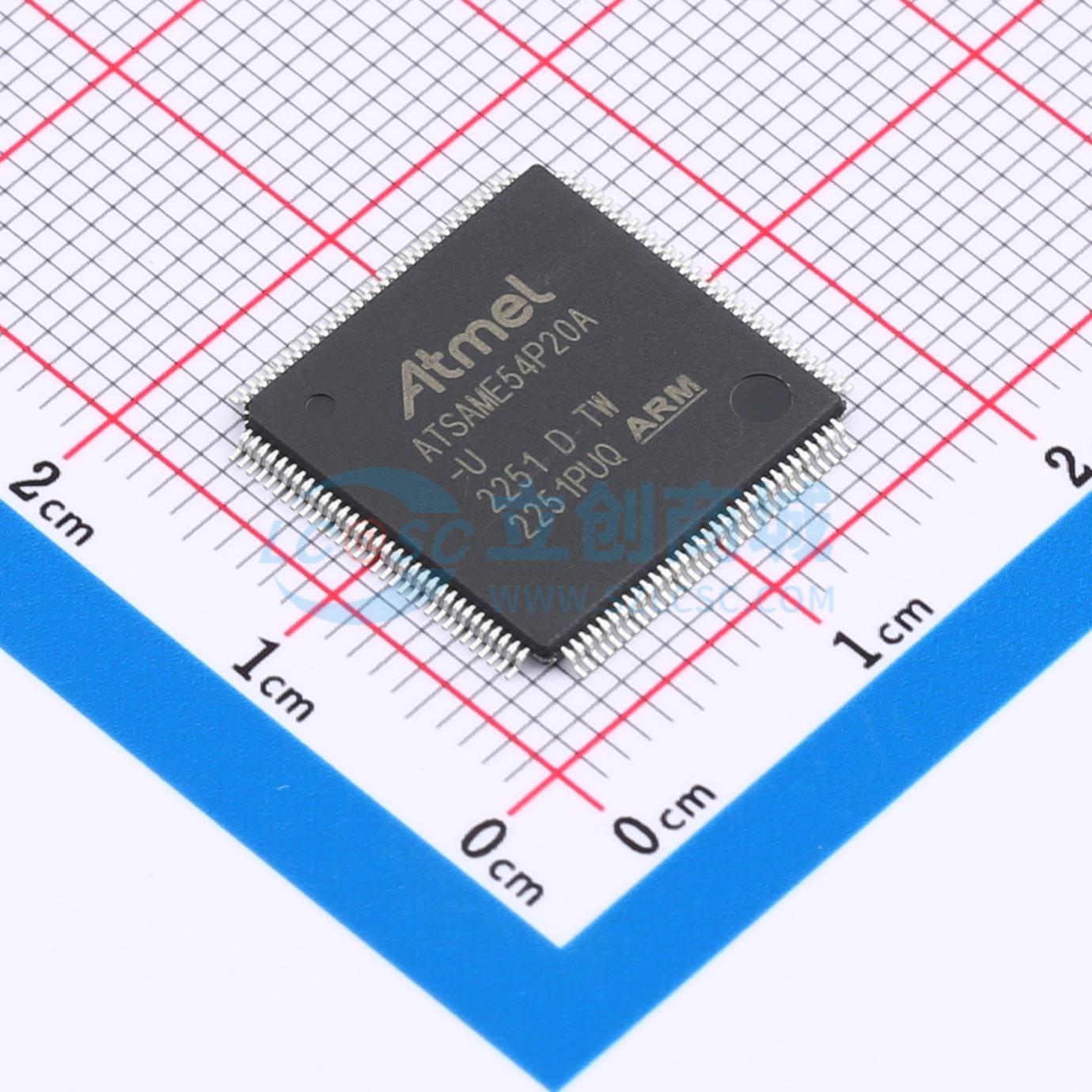

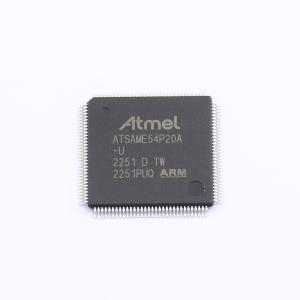

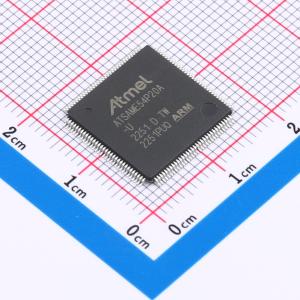

ATSAME54P20A-AU

带有1 Msps 12位ADC、QSPI、USB、以太网和PTC的32位ARM Cortex-M4F微控制器

描述

特性：工作条件：1.71V至3.63V，-40°C至+125°C，直流至100 MHz；1.71V至3.63V，-40°C至+105°C，直流至120 MHz；1.71V至3.63V，-40°C至+85°C，直流至120 MHz。 内核：120 MHz Arm Cortex-M4，403 CoreMark® （120 MHz时），4 KB组合指令缓存和数据缓存，8区内存保护单元（MPU），Thumb®-2指令集，带指令跟踪流的嵌入式跟踪模块（ETM），Core Sight嵌入式跟踪缓冲区（ETB），跟踪端口接口单元（TPIU），浮点单元（FPU）。 存储器：1 MB/512 KB/256 KB系统内自编程闪存，具备纠错码（ECC）、支持读时写（RWW）的双存储体、EEPROM硬件仿真（SmartEEPROM）；128 KB、192 KB、256 KB SRAM主内存；64 KB、96 KB、128 KB纠错码（ECC）RAM选项；高达4 KB紧密耦合内存（TCM）；高达8 KB额外SRAM，可在备份模式下保留；八个32位备份寄存器。 系统：上电复位（POR）和欠压检测（BOD），内部和外部时钟选项，外部中断控制器（EIC），16个外部中断，一个不可屏蔽中断，两线串行调试（SWD）编程、测试和调试接口。 电源：空闲、待机、休眠、备份和关闭睡眠模式，SleepWalking外设，电池备份支持，嵌入式降压/ LDO稳压器支持动态选择。 高性能外设：32通道直接内存访问控制器（DMAC），内置CRC，具备内存CRC生成/监控硬件支持；高达两个SD/MMC主机控制器（SDHC），高达50 MHz运行，4位或1位接口，与SD和SDHC存储卡规范版本3.01兼容，与SDIO规范版本3.0兼容，符合JDEC规范、MMC存储卡V4.51；一个四路I/O串行外设接口（QsPI），支持执行就地（XIP），专用AHB内存区；一个以太网MAC（SAM E53和SAM E54），10/100 Mbps（MII和RMII），带专用DMA，支持IEEE 1588精确时间协议（PTP），支持IEEE 1588时间戳单元（TSU），支持IEEE802.3AZ能效，支持802.1AS和1588精确时钟同步协议，支持网络唤醒；高达两个控制器局域网（CAN）（SAM E51和SAM E54），支持CAN 2.0A/CAN 2.0B和CAN-FD（ISO 11898-1:2016）；一个全速（12 Mbps）通用串行总线（USB）2.0接口，嵌入式主机和设备功能，八个端点，片上收发器带集成串行电阻。 系统外设：32通道事件系统；高达八个串行通信接口（SERCOM），可配置为USART（全双工和单总线半双工配置）、ISO7816、I²C（高达3.4 MHz）、SPI、LIN主/从、RS485、SPI字节间间隔；高达八个16位定时器/计数器（TC），可配置为16位TC（两个比较/捕获通道）、8位TC（两个比较/捕获通道）、32位TC（两个比较/捕获通道，通过配对两个TC）；两个24位控制定时器/计数器（TCC），具备扩展功能，高达六个比较通道（可选互补输出），跨端口引脚生成同步脉冲宽度调制（PWM）模式，确定性故障保护、快速衰减和互补输出间可配置死区时间，抖动功能可增加分辨率（高达5位）并减少量化误差；高达三个16位控制定时器/计数器（TCC），具备扩展功能，高达三个比较通道（可选互补输出）；PWM模式使用TC和TCC外设，每个24位TCC高达六个PWM通道，每个16位TCC高达三个PWM通道，每个16位TC高达两个PWM通道；32位实时计数器（RTC），带时钟/日历功能；高达5个唤醒引脚，带篡改检测和去抖滤波器；看门狗定时器（WDT），带窗口模式；CRC-32生成器；一个两通道内部集成电路音频接口（I²S）；位置解码器（PDEC）；频率计（FREQM）；一个四查找表可配置定制逻辑（CCL）；双12位、1 MSPS模数转换器（ADC），每个高达16通道，差分和单端输入，自动偏移和增益误差补偿，硬件过采样和抽取支持13位、14位、15位或16位分辨率；双12位、1 MSPS数模转换器（DAC）；两个模拟比较器（AC），带窗口比较功能；两个温度传感器；并行捕获控制器（PCC），高达14位并行捕获模式；外设触摸控制器（PTC），电容式触摸按钮、滑块和滚轮，触摸唤醒，高达32个自电容和高达256个互电容通道。 加密：一个高级加密系统（AES），256位密钥长度，高达2 MB/s数据速率，五种保密操作模式（ECB、CBC、CFR、OFB、CTR），支持CBC-MAC模式计数器，伽罗瓦计数器模式（GCM），真随机数生成器（TRNG），公钥加密控制器（PUKCC）及相关经典公钥加密库（PUKCL），RSA、DSA，椭圆曲线加密（ECC）ECC GF(2n)、ECC GF(p)，基于安全哈希算法（SHA1、SHA224、SHA256）的完整性检查模块（ICM），DMA辅助

品牌名称

MICROCHIP(美国微芯)

商品型号

ATSAME54P20A-AU

商品编号

C1337125

商品封装

TQFP-128(14x14)​

包装方式

托盘

商品毛重

0.55克(g)
