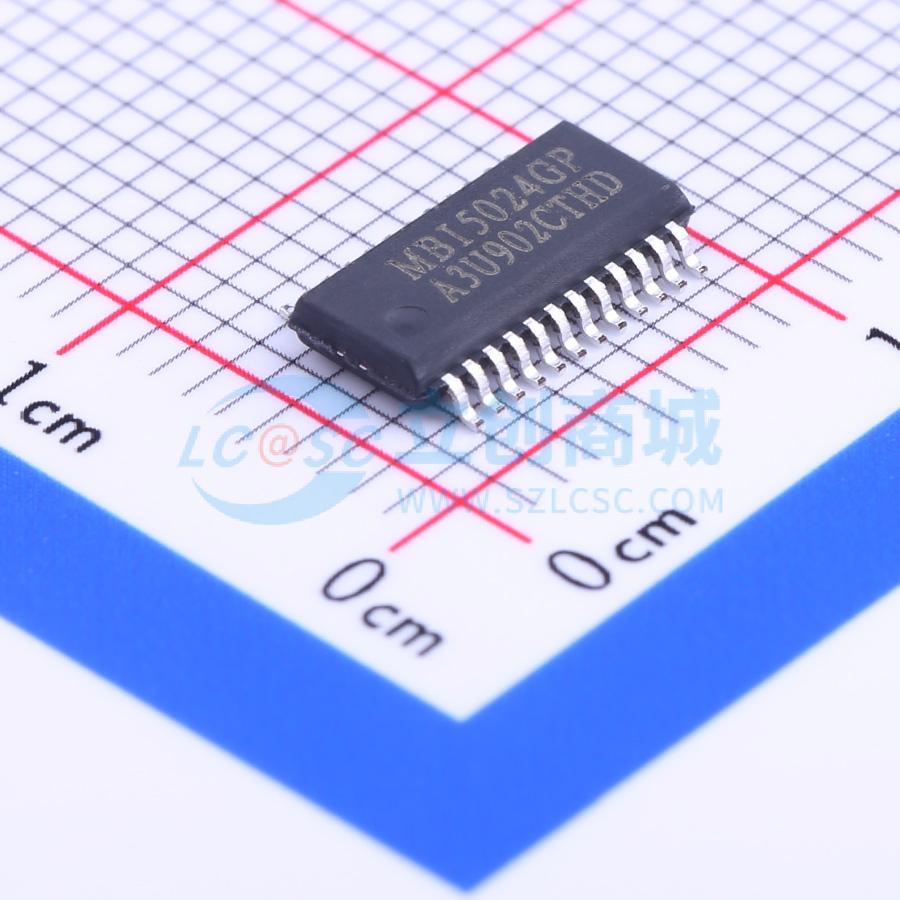

温馨提醒：图片仅供参考，商品以实物为准
MBI5024GP-D
停产 MBI5024GP-D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 等电流范围1-45mA@VDD=5V; 1-30mA@VDD=3V
- 品牌名称
- MBI(台湾聚积)
- 商品型号
- MBI5024GP-D
- 商品编号
- C131373
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 25MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
MBI5024 是利用最新 PrecisionDrive 技术，专为 LED 显示面板设计的驱动芯片，它内建的 CMOS 位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。MBI5024 的输入电压范围值为3.3 伏特至5 伏特，提供16 个电流源，可以在每个输出级提供 1~45 mA 定电流量以驱动 LED；且单一颗芯片内输出通道的电流差异小于 ±2% (OUT=25 mA, ±2.5%) (OUT=1 mA)；多颗芯片间的输出电流差异小于 ±3%；电流随着输出端耐受电压 (VDS) 变化，被控制在每伏特 0.1%；且电流受供给电压 (VDD)、环境温度的变化也被控制在 1%。使用者可以经由选用不同阻值的外接电阻器来调整 MBI5024 各输出级的电流大小，藉此机制，使用者可精确地控制 LED 的发光亮度。
MBI5024 的设计保证其输出级可耐压17 伏特，因此可以在每个输出端串接多个 LED。此外，MBI5024 亦提供 25 MHz 的高时钟频率以满足系统对大量数据传输上的需求。
