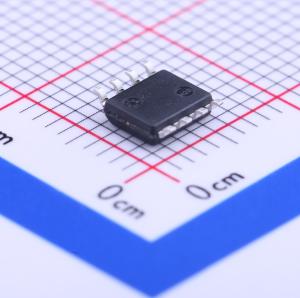

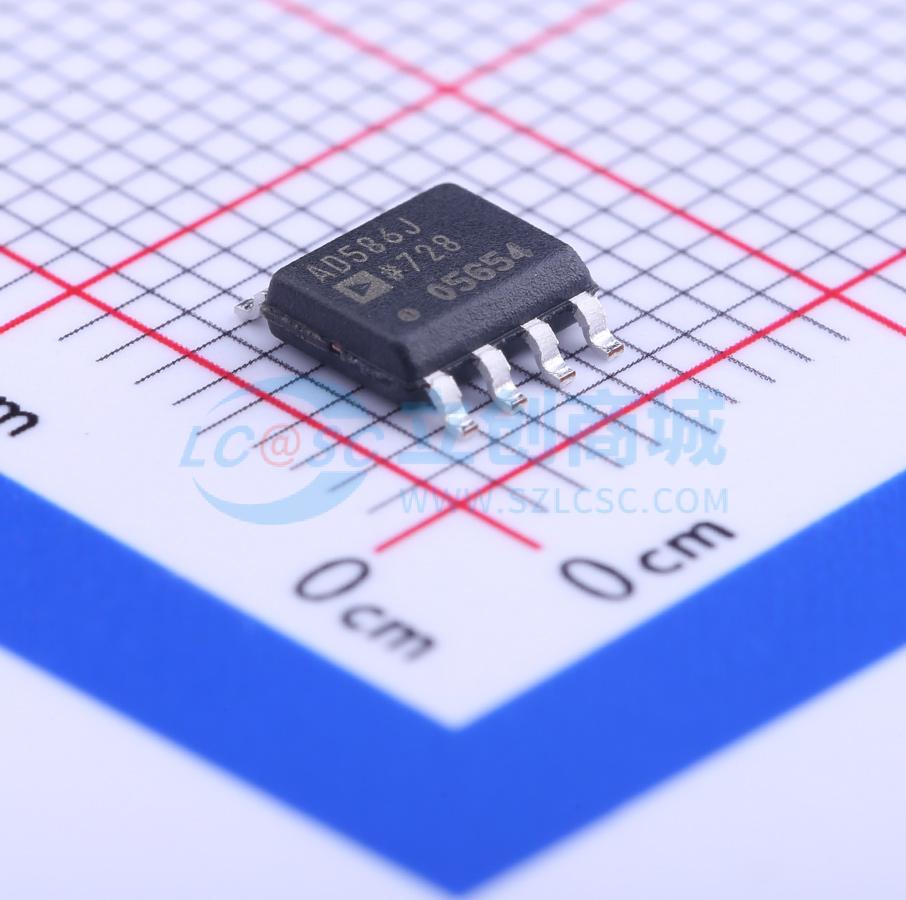

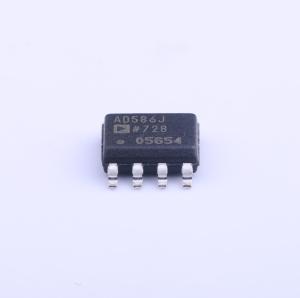

温馨提醒：图片仅供参考，商品以实物为准

AD586JRZ-REEL7

10.8V~36V 串联 3mA

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)
商品型号: AD586JRZ-REEL7
商品编号: C131176
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	3mA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	4uVp-p
	噪声(10Hz-10kHz)	-
	工作温度	0℃~+70℃
	功能特性	温度补偿控制；内置输出缓冲

商品概述

AD586代表了先进的单片电压基准源的重大进步。采用专有的离子注入掩埋齐纳二极管和高稳定性薄膜电阻的激光晶圆微调技术，AD586以低成本提供了出色的性能。 AD586比大多数其他5V基准源具有更高的性能。由于AD586采用行业标准引脚排列，许多系统可以立即用AD586进行升级。与带隙电压基准源相比，掩埋齐纳二极管的基准源设计方法具有更低的噪声和漂移。AD586提供一个降噪引脚，可用于进一步降低掩埋齐纳二极管产生的噪声水平。建议将AD586用作需要外部精密基准源的8位、10位、12位、14位或16位DAC的基准源。该器件也非常适合精度高达14位的逐次逼近型或积分型ADC，并且通常可以提供比标准片上基准源更好的性能。 AD586J、AD586K、AD586L和AD586M的工作温度范围为0°C至70°C；AD586A和AD586B的工作温度范围为 -40°C至 +85°C；AD586S和AD586T的工作温度范围为 -55°C至 +125°C。 AD586J、AD586K、AD586L和AD586M采用8引脚PDIP封装；AD586J、AD586K、AD586L、AD586A和AD586B采用8引脚SOIC封装；AD586J、AD586K、AD586L、AD586S和AD586T采用8引脚CERDIP封装。

商品特性

激光微调至高精度
5.000V ±2.0mV（M级）
微调温度系数：0°C至70°C时最大2ppm/°C（M级）； -40°C至 +85°C时最大5ppm/°C（B和L级）； -55°C至 +125°C时最大10ppm/°C（T级）
低噪声，100nV/√Hz
降噪能力
输出微调能力
提供符合MIL - STD - 883标准的版本
提供工业温度范围的SOIC封装产品
输出能够提供或吸收10mA电流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	10.8V~36V
	输出电压	5V
	输出电流	10mA
	精度	-
	温度系数	25ppm/℃
