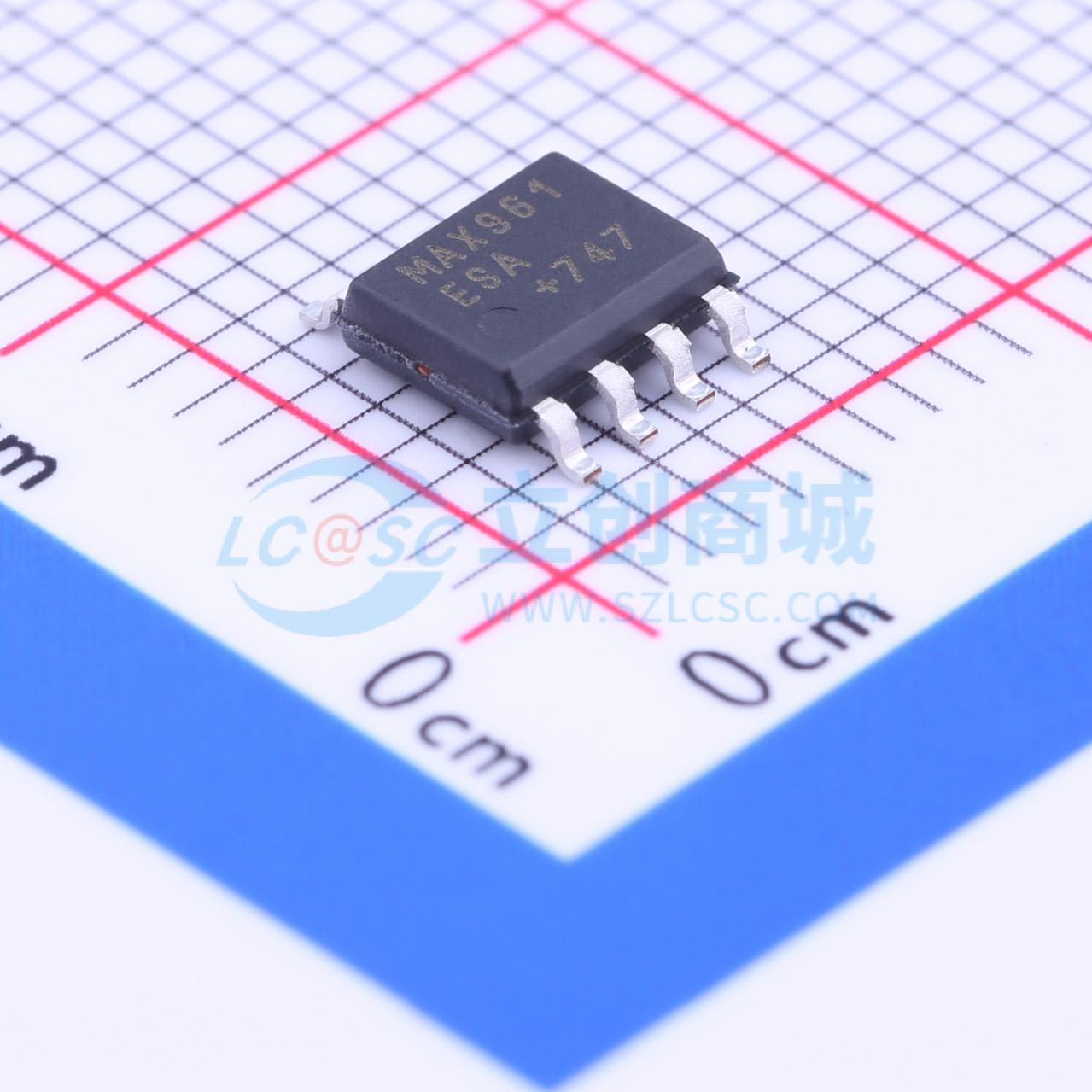

MAX961ESA
MAX961ESA
- 描述
- 单/双/四，超高速，3V / +5V，超出轨比较器
- 商品型号
- MAX961ESA
- 商品编号
- C13590
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 15uA | |
| 传播延迟(tpd) | 4.5ns | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 11mA | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低功耗、超高速比较器，带内部迟滞
- 针对单 +3V 或 +5V 操作进行优化
- 输入共模范围扩展至比电源轨高 100mV
- 输出可吸入或源出 4mA 电流，接近 GND 和 VCC 的 0.52V 范围内
- 传播延迟为 4.5ns（5mV 过驱动）
- 每个比较器的电源电流为 5mA
- MAX961/MAX963/MAX964 和 MAX997 具有关断模式，每个比较器仅消耗 270μA 电源电流
- MAX961/MAX963 提供互补输出和锁存使能功能
- MAX999 采用微型 SOT23 - 5 封装
- 单通道 MAX961/MAX997 和双通道 MAX962 采用节省空间的 8 引脚 μMAX 封装
- 超快速，4.5ns 传播延迟
- 适用于 +3V 和 +5V 单电源应用
- 超出电源轨的输入电压范围
- 低 5mA 电源电流（MAX997/MAX999）
- 3.5mV 内部迟滞，实现清晰切换
- 输出锁存（MAX961/MAX963）
- TTL/CMOS 兼容输出
- 每个比较器 270μA 关断电流（MAX961/MAX963/MAX964/MAX997）
- 提供节省空间的封装：5 引脚 SOT23（MAX999）、8 引脚 μMAX（MAX961/MAX962/MAX997）、16 引脚 QSOP（MAX964）
应用领域
- 单3V/5V系统
- 便携/电池供电系统
- 阈值检测器/鉴别器
- GPS接收机
- 线路接收机
- 过零检测器
- 高速采样电路
