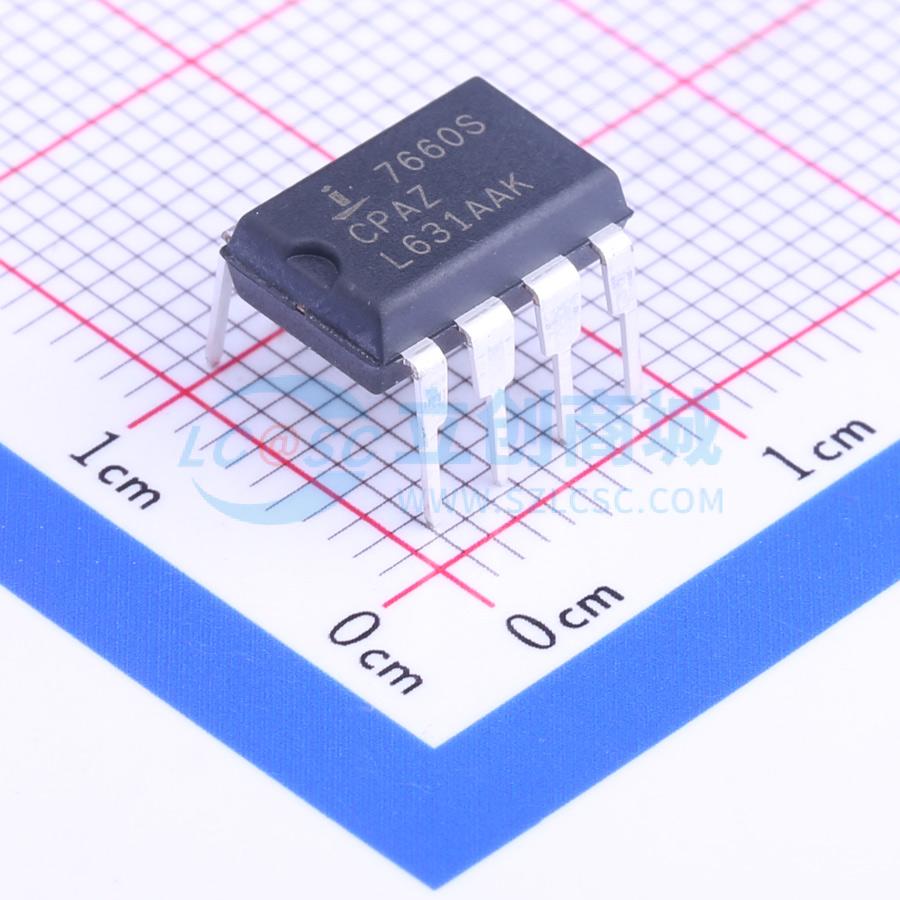

ICL7660SCPAZ

描述: 芯片电压转换器 50/管初级输入电压: 12V 输出数: 1 输出电压: 22.8V 输出电流: 20mA 封装类型: 双列直插针脚数: 8 工作温度最小值: 0°C 工作温度最大值: 70°C SVHC(高度关注物质): No SVHC (19-Dec-2012) 可调输出电压, 最低: -1.5V 可调输出电压, 最高: -12V 器件标号: 7660 封装: 管装封装/箱盒: DIP 工作温度范围: 0°C 至 +70°C 电压整流器类型: Inverting 电源电压最大值: 12V 电源电压最小值: 1.5V 芯片温度范围: 商用表面安装器件: 通孔输入??压最大: 12V 输入电压最小: 1.5V 输出电压最大: -12V 输出电流最大: 45mA 频率: 35kHz
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL7660SCPAZ
商品编号: C13725
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.934克(g)

商品参数

商品概述

ICL7660S超级电压转换器是一款单片CMOS电压转换集成电路，与其他类似器件相比，具有显著的性能优势。它可直接替代行业标准的ICL7660，工作电源电压范围扩展至12V，且电源电流更低。ICL7660S无需外部二极管。此外，还集成了一个频率提升引脚，使用户即使使用较小的电容也能实现较低的输出阻抗。 ICL7660S可将1.5V至12V的正输入电压转换为-1.5V至-12V的负输出电压。电荷泵和电荷存储功能仅需两个非关键的外部电容。ICL7660S可连接成电压倍增器，在输入为12V时可产生高达22.8V的电压。它还可用作电压倍增器或分压器。该芯片包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。在输入电源电压为5.0V且无负载时，振荡器的标称振荡频率为10kHz。可通过在“OSC”端子添加外部电容来降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可接地，以绕过内部串联稳压器，改善低电压（LV）工作性能。在中高电压（3.5V至12V）下，LV引脚浮空以防止器件闩锁。

商品特性

全温度范围内保证更低的最大电源电流
宽工作电压范围1.5V至12V
3V下100%测试
全温度和电压范围内无需外部二极管
提升引脚（引脚1）可实现更高的开关频率
保证最低功率效率为96%
改善后的最小开路电压转换效率为99%
改善后的可控硅闩锁保护
轻松将+5V逻辑电源转换为±5V电源
简单的电压倍增VOUT = (-)nVIN
使用方便 - 仅需两个非关键的外部无源元件
相比行业标准ICL7660和其他替代器件，替换性能更佳

应用领域

轻松将+5V转换为±5V电源
电压倍增VOUT = ±nVIN
数据采集系统和仪器的负电源
RS232电源
电源分配器，VOUT = ±VS/2

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/管，最小起订量 100 个)

个

起订量：100 个1个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~12V
	静态电流(Iq)	160uA
	输出电阻	60Ω
	能量效率	98%

	属性	参数值
	开关频率	10kHz
	工作温度	0℃~+70℃
	功能类型	反相
	输出电压(Vout)	-12V~-1.5V
