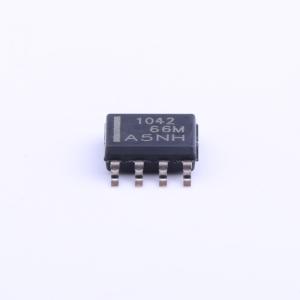

TCAN1042HGDR

TCAN1042H系列高速CAN FD收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合ISO11898-2(2016)标准，支持高达5Mbps的CAN FD网络，具备低功耗待机模式及远程唤醒请求特性。
品牌名称: TI(德州仪器)
商品型号: TCAN1042HGDR
商品编号: C130126
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

这款CAN收发器系列符合ISO1189-2（2016）高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达2Mbps（兆位每秒）的CANFD网络。器件型号包含“G”后缀的器件旨在实现高达5Mbps的数据速率，器件型号包含“V”后缀的器件配有提供I/O电平的辅助电源输入，用于设置输入引脚阀值和RXD输出电平。该系列具备低功耗待机模式及远程唤醒请求特性。此外，所有器件都提供多种保护特性来提高器件和网络的耐用性。

商品特性

符合ISO11898-2:2016和ISO11898-5:2007物理层标准
“Turbo”CAN：所有器件均支持经典CAN和2Mbps CANFD（灵活数据速率），而“G”选项支持5Mbps
具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
在有负载CAN网络中实现更快的数据速率
I/O电压范围支持3.3V和5V MCU
未供电时具有理想无源行为
总线和逻辑引脚处于高阻态（无负载）
在总线和RXD输出上实现上电/断电无干扰运行
HBM ESD保护：±16kV
IEC ESD保护高达±15kV
总线故障保护：±58V（非H型号）和±70V（H型号）
VCC和VIO（仅限V型号）电源终端具有欠压保护
驱动器显性超时（TXD DTO）
数据速率低至10kbps
热关断保护(TSD)
接收器共模输入电压：±30V
典型循环延迟：110ns
结温范围为 -55℃至150℃
采用SOIC(8)封装和无引线VSON(8)封装 (3.0mm×3.0mm)，提高了自动光学检测(AOI)能力

应用领域

-所有器件均支持高负载CAN网络-重型机械ISOBUS应用-ISO11783-工业自动化、控制、传感器和驱动系统-楼宇、安全和温度控制自动化-电信基站状态和控制-诸如CANopen、DeviceNet、NMEA2000、ARNIC825、ISO11783的CAN总线标准

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	80mA
	工作温度	-55℃~+125℃
	静态电流	22uA
