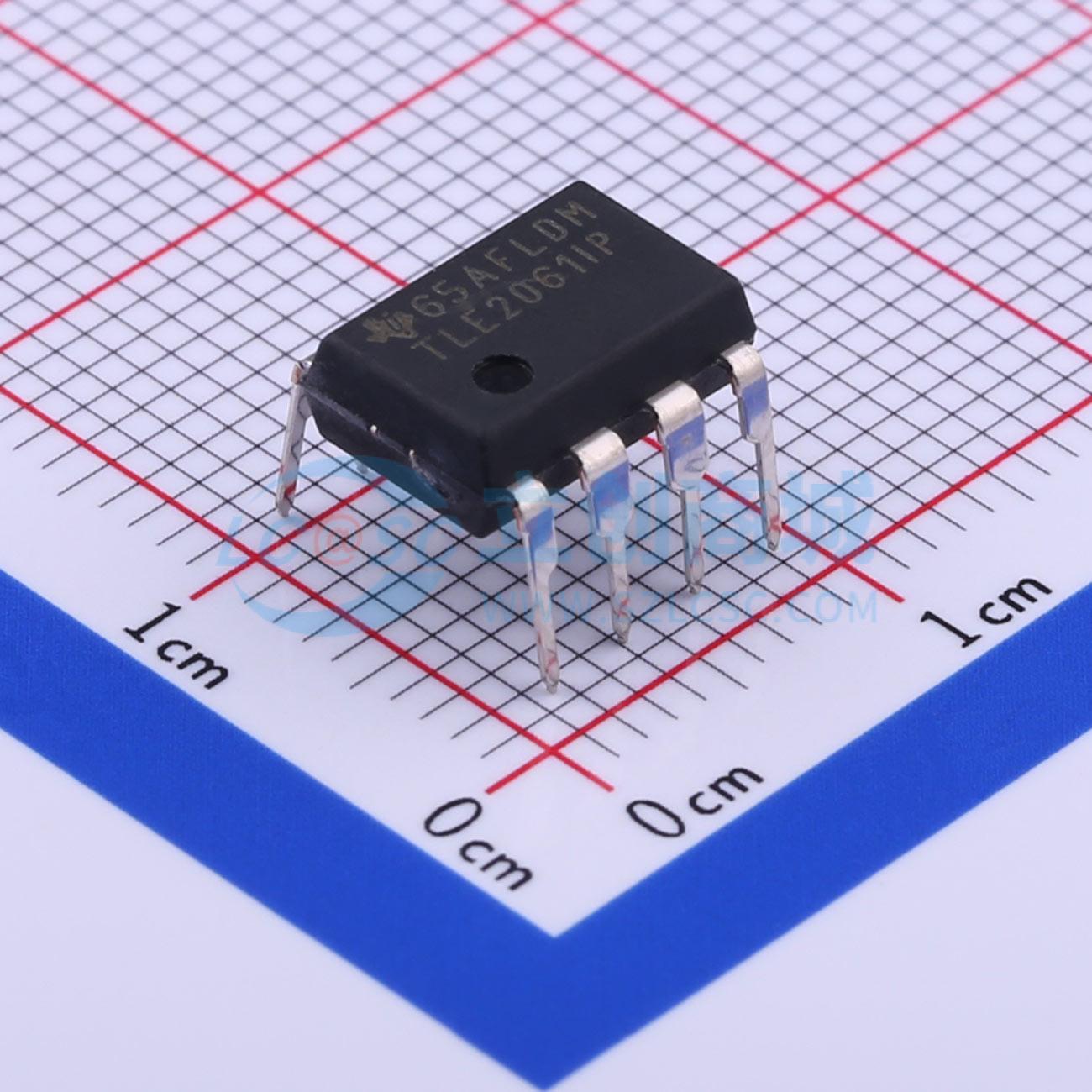

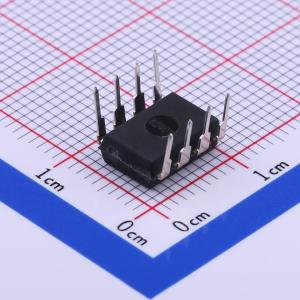

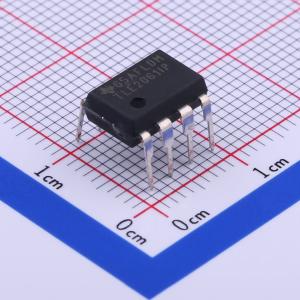

温馨提醒：图片仅供参考，商品以实物为准
TLE2061IP
TLE2061IP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE2061 单通道、36V、2MHz、输入接近 V+、JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE2061IP
- 商品编号
- C129104
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | - | |
| 增益带宽积(GBP) | 1.8MHz | |
| 输入偏置电流(Ib) | 800pA | |
| 输入失调电压(Vos) | 3.1mV | |
| 共模抑制比(CMRR) | 82dB |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 3.4V/us | |
| 静态电流(Iq) | 290uA | |
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 输出电流 | - | |
| 工作温度 | - |
商品特性
- 2倍带宽（2 MHz）的TL06x和TL03x运算放大器
- 低电源电流：典型值290 μA/通道
- 片上偏置电压微调以改善直流性能
- 高输出驱动能力，适用于100-Ω负载
- 噪声底比早期的低功耗BiFET更低
- 与德州仪器其他BiFET引脚兼容
- 可用于将TL06x和TL03x电路的带宽加倍或将TL05x、TL07x和TLO8x电路的功耗降低近90%
- JFET输入晶体管固有的高输入阻抗
- 更适合与高阻抗传感器或低电平交流信号接口
- 在具有相当功耗的情况下，交流响应优于双极型或CMOS器件
- 高输出驱动电路能够在低至±5 V的电源下驱动100-Ω负载
- 独特地适用于需要良好交流特性、低功耗和高输出驱动的调制解调器和其他应用中的变压器负载驱动
- 在±15 V和±5 V电源下完全指定
- 推荐用于低电压和/或单电源系统
- 适用于使用双电源供电
- 使用单电源供电时需要注意共模输入电压限制和输出摆幅
- 需要对输入信号进行直流偏置，并且负载应终止于电源中点的虚拟地节点
- 当从单电源操作BiFET放大器时非常有用
- 从BiFET转换到CMOS放大器时，应特别注意压摆率和带宽要求以及输出负载
- 是考虑选用CMOS运算放大器的优秀选择
