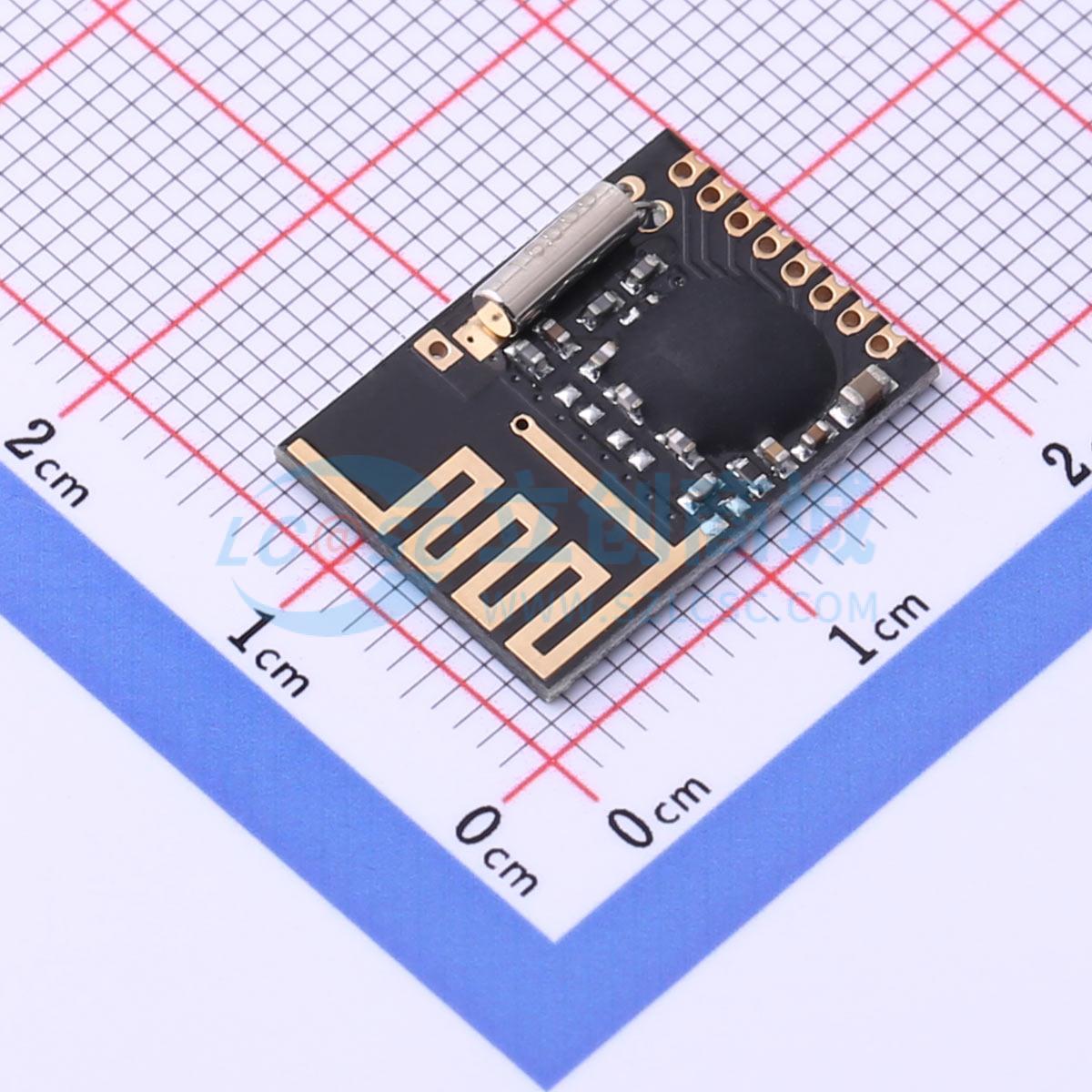

NF-04-MI-2.4G 迷你 无线串口
- 1+: ¥5.78 / 个
- 10+: ¥4.88 / 个
- 30+: ¥4.39 / 个 (折合1托盘197.55元)
1+: |
¥5.78 / 个 |
10+: |
¥4.88 / 个 |
30+: |
¥4.39 / 个 (折合1托盘197.55元) |
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | 射频模块 | |
模式 | 收发 | |
频率 | 2.4GHz | |
调制方式 | GFSK | |
最大发射功率 | 4dBm | |
支持接口 | SPI | |
工作电压 | 1.9V~3.6V | |
天线形式 | 板载PCB天线 | |
接收电流 | 16.5mA | |
发送电流 | 18mA | |
接收灵敏度 | -96dBm | |
工作温度 | -20℃~+70℃ |
迷你 无线模块 2.4G模块 无线串口模块 贴片 插件两用 近似物料:NRF24L01
分类 |
名称 |
品牌 |
描述 |
资料下载 |
通信模块 |
安信可 |
GSM/GPRS |
|
|
GSM/GPRS+GPS+BDS |
|
|||
2.4G无线串口模块 |
序号 |
名称 |
方向 |
用途 |
1 |
VCC |
- |
供电电源,必须1.9 ~ 3.6V之间 |
2 |
GND |
- |
地线,连接到电源参考地 |
3 |
CE |
输入 |
模块控制引脚 |
4 |
CSN |
输入 |
模块片选引脚,用于开始一个SPI通信 |
5 |
SCK |
输入 |
模块SPI总线时钟 |
6 |
MOSI |
输入 |
模块SPI数据输入引脚 |
7 |
MISO |
输出 |
模块SPI数据输出引脚 |
8 |
IRQ |
输出 |
模块中断信号输出,低电平有效 |
模块型号 |
NF-04-MI |
封装 |
邮票孔 |
尺寸 |
18*12 mm |
通讯接口 |
SPI(最高速率可达10Mbps) |
空中速率 |
250k~2Mbps 3级可调(250kbps、1Mbps、2Mbps) |
频谱范围 |
2400MHz~2525MHz 可调,1MHz步进 |
天线形式 |
板载PCB 天线,增益2dBi |
最大发射功率 |
7dBm |
接收灵敏度 |
-96dBm@250kbps |
平均电流 |
发射电流:25mA(7dBm) 接收电流:15mA (2Mbps) 关断电流 1.0uA(Shutdown模式) |
供电范围 |
1.9~3.6V,典型值 3.3V |
工作温度 |
-20 ℃ ~ 85 ℃ |
存储环境 |
-20 ℃ ~ 90 ℃ , < 90%RH |
