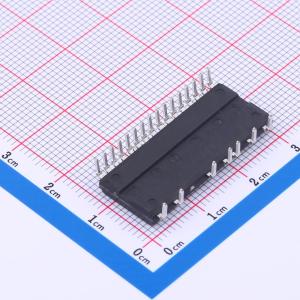

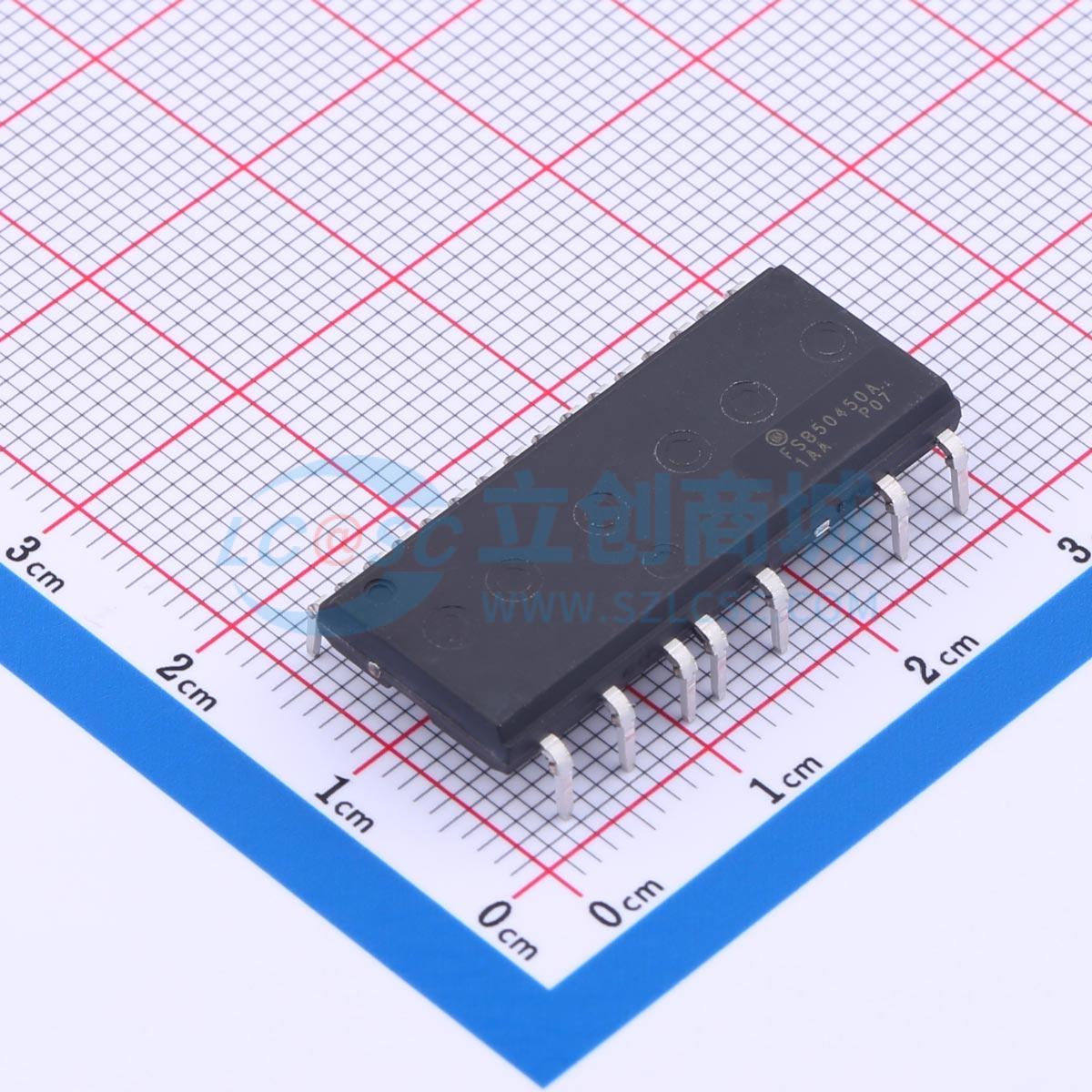

温馨提醒：图片仅供参考，商品以实物为准
FSB50450A
500 V 3 相逆变器，带栅极驱动器和保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FSB50450A/AS/AT是一款先进的Motion SPM 5模块，可为交流感应、无刷直流（BLDC）和永磁同步（PMSM）电机提供功能完备的高性能逆变器输出级。这些模块对内置MOSFET（快速恢复场效应晶体管技术）的栅极驱动进行了优化，以最大限度地降低电磁干扰（EMI）和损耗，同时还具备多种片上保护功能，包括欠压锁定和温度监测。内置的高速高压集成电路（HVIC）仅需单电源电压，并将输入的逻辑电平栅极信号转换为驱动模块内部MOSFET所需的高压大电流驱动信号
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSB50450A
- 商品编号
- C128795
- 商品封装
- SPM5P-023
- 包装方式
- 管装
- 商品毛重
- 6.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 1.5A | |
| 导通电阻(RDS(on)) | 1.9Ω | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 15kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14W | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 欠压锁定带迟滞 |
商品概述
FSB50450A/AS/AT是一款先进的Motion SPM® 5模块，为交流感应电机、无刷直流电机和永磁同步电机提供功能齐全、高性能的逆变器输出级。这些模块集成了内置MOSFET（FRFET®技术）的优化栅极驱动，以最大限度地减少电磁干扰和损耗，同时还提供多种模块级保护功能，包括欠压锁定和热监测。内置的高速高压集成电路（HVIC）仅需单电源电压，并将输入的逻辑电平栅极信号转换为驱动模块内部MOSFET所需的高压、大电流驱动信号。每相均设有独立的开源MOSFET端子，以支持最广泛的控制算法。
商品特性
- UL认证编号：E209204（UL1557）
- 500V，RDS(on)=2.4Ω（最大值）的FRFET MOSFET三相逆变器，集成栅极驱动器和保护功能
- 内置自举二极管，简化PCB布局
- 低侧MOSFET设有独立的开源引脚，用于三相电流检测
- 高电平有效接口，可与3.3 / 5V逻辑电平配合使用，施密特触发器输入，优化设计以降低电磁干扰
- 内置HVIC温度传感器，用于温度监测
- HVIC用于栅极驱动和欠压保护
- 隔离等级：1500Vrms / 分钟
- 湿度敏感度等级（MSL）3
- 符合RoHS标准
应用领域
- 小功率交流电机驱动用三相逆变器驱动器
