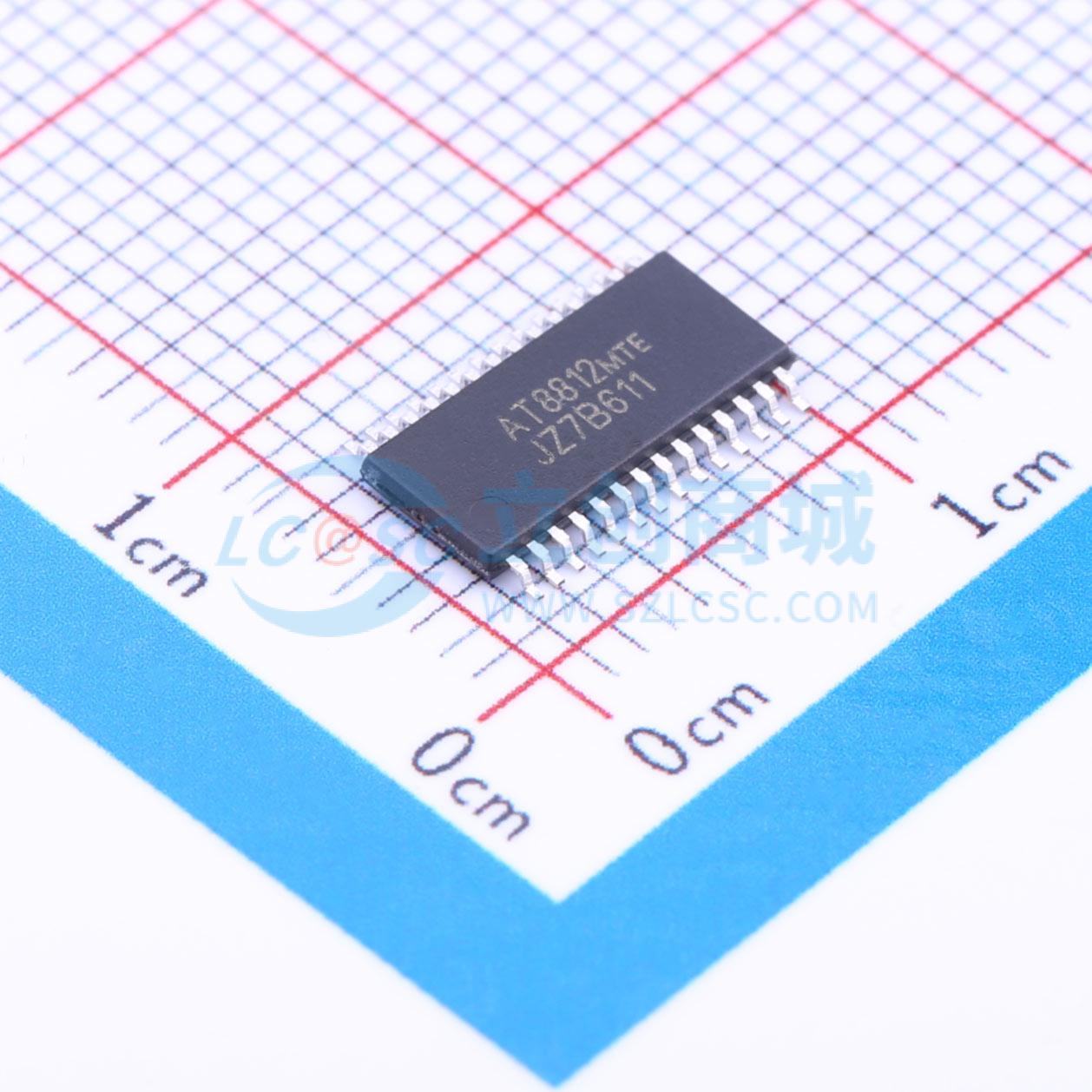

温馨提醒：图片仅供参考，商品以实物为准
AT8812
停产 AT8812
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 电机驱动芯片
- 品牌名称
- 杭州中科微
- 商品型号
- AT8812
- 商品编号
- C128661
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
参数完善中
商品概述
AT8812为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。AT8812有两路H桥驱动，最大输出35V 2A，可驱动两路刷式直流电机，或者一路双极步进电机，或者螺线管或者其它感性负载。双极步进电机可以以整步、2细分、4细分运行，或者用软件实现高细分。 AT8812的每一个桥的功率输出模块由N型功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可编程。 AT8812提供一种带有裸露焊盘的TSSOP - 28封装，能有效改善散热性能，且是无铅产品，引脚框采用100%无锡电镀。
商品特性
- 双通道H桥电流控制电机驱动器
- 驱动两路直流电机或者一个步进电机
- 低RDS(ON)电阻
- 2A驱动输出
- 宽电压供电，8V - 35V
- 2 bits电流控制，提供4个电流台阶
- PWM电流整流/限流
- 内部3.3V参考电压输出
- 过温关断电路
- 短路保护
- 欠压锁定保护
应用领域
- POS打印机
- 安防相机
- 办公自动化设备
- 游戏机
- 机器人
