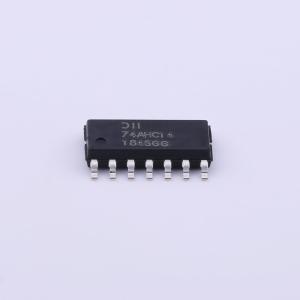

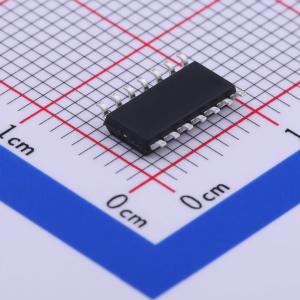

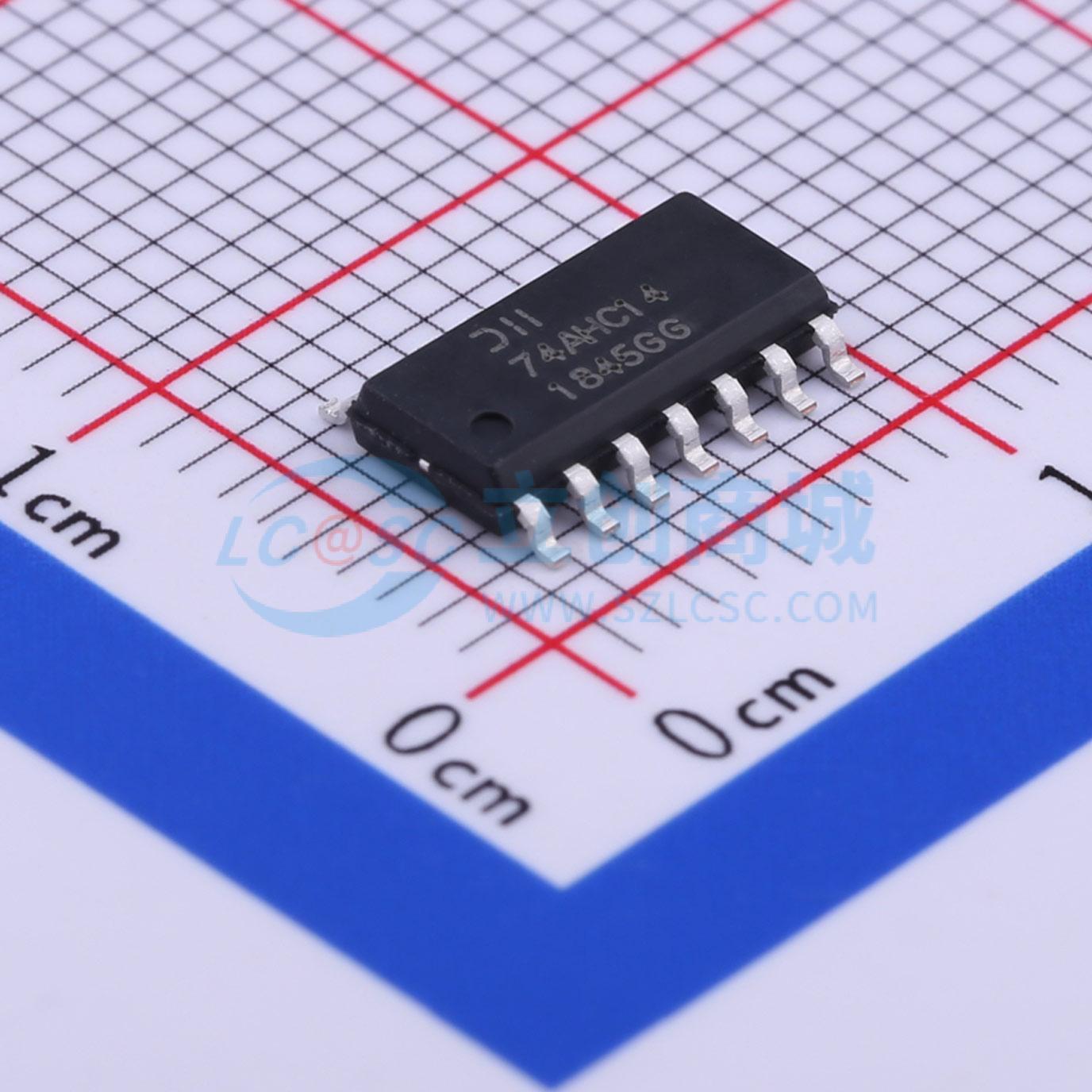

74AHC14S14-13
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHC14提供六个独立的施密特触发输入反相器，具有标准推挽输出。该器件设计用于2.0V至5V的电源电压范围。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74AHC14S14-13
- 商品编号
- C128357
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 3.7V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74AHC系列 | |
| 工作温度 | -40℃~+125℃ |
