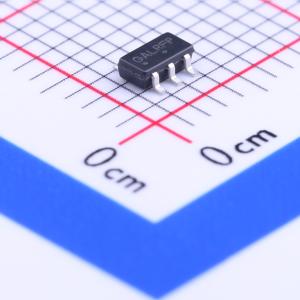

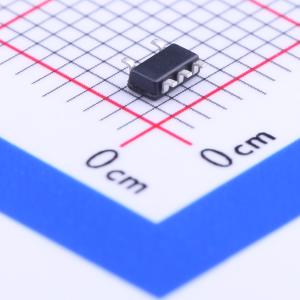

NCP1521BSNT1G
高效低纹波可调输出电压降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1521B是一款高效的降压型DC-DC转换器,支持可调输出电压,最大输出电流为600mA,采用同步整流技术提高效率,工作频率为1.5MHz。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1521BSNT1G
- 商品编号
- C128368
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 900mV~3.9V | |
| 输出电流 | 600mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP1521B 降压型直流-直流转换器是一种单片集成电路，专为由单节锂离子电池或三节碱性/镍镉/镍氢电池供电的便携式应用优化。该部件提供可调输出电压版本，范围从0.9V到3.9V，能够提供高达600mA的电流。它采用同步整流技术以提高效率并减少外部元件数量。还内置了1.5MHz（标称值）振荡器，通过允许使用更小的电感和电容来减小元件尺寸。自动切换PWM/PFM模式提供了改进的系统效率。
其他特性包括集成软启动、逐周期电流限制和热关断保护。NCP1521B 提供节省空间、低剖面的TSOP5和UDFN6封装。
应用领域
- 手机、智能手机和PDA
- 数码照相机/摄像机
- MP3播放器和便携式音频系统
- 无线和DSL调制解调器
- 便携设备
- USB供电设备
