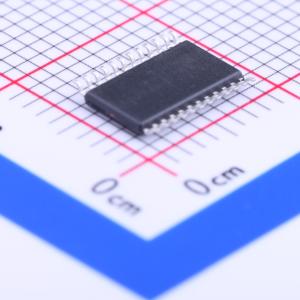

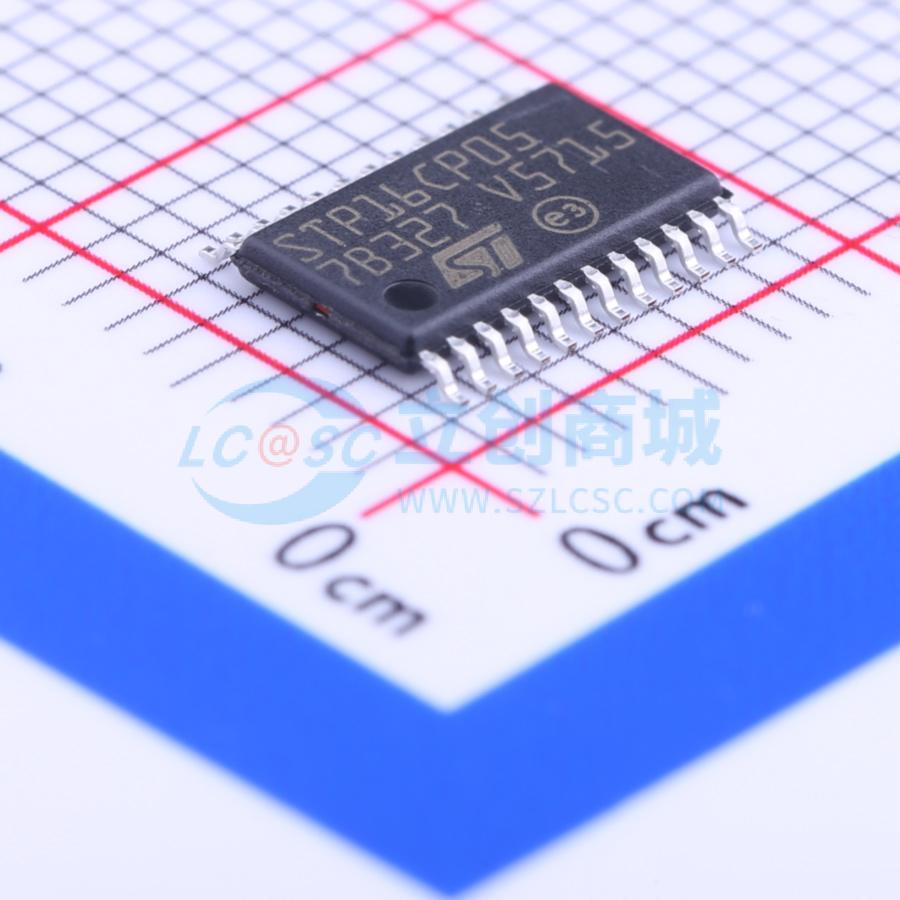

STP16CP05TTR

输出100mA

描述: 低压16位恒定电流LED灌驱动器
品牌名称: ST(意法半导体)
商品型号: STP16CP05TTR
商品编号: C127267
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 1.333克(g)

商品参数

商品概述

STP16CP05是一款单片、低压、低电流功率16位移位寄存器，专为LED面板显示设计。该器件包含16位串入并出移位寄存器，为16位D型存储寄存器提供输入。输出级配备16个稳压电流源，可提供5mA至100mA的恒流驱动LED。输出电流建立时间典型值为40ns，有助于提升系统性能。LED亮度可通过外部电阻调节该器件的输出电流来控制。STP16CP05具备20V输出驱动能力，允许用户串联更多LED。其30MHz的高时钟频率适用于高数据速率传输场景，3.3V电源则适用于与3.3V微控制器接口的应用。

商品特性

低压电源低至3V
16路恒流输出通道
通过外部电阻可调输出电流
串行数据输入/并行数据输出
可由3.3V微控制器驱动
输出电流范围5至100mA
最大时钟频率30MHz
ESD保护：2kV HBM，200V MM

应用领域

LED面板显示
与3.3V微控制器接口的应用
高数据速率传输场景

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电压	20V
	输出电流	100mA

	属性	参数值
	调光	模拟；PWM
	功能特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
