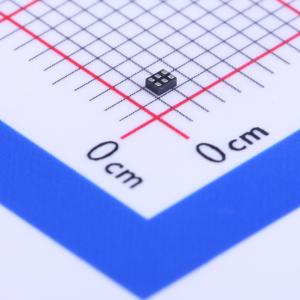

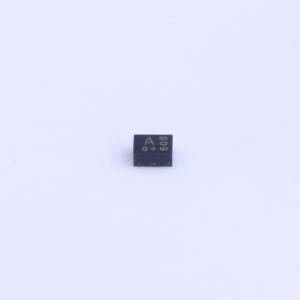

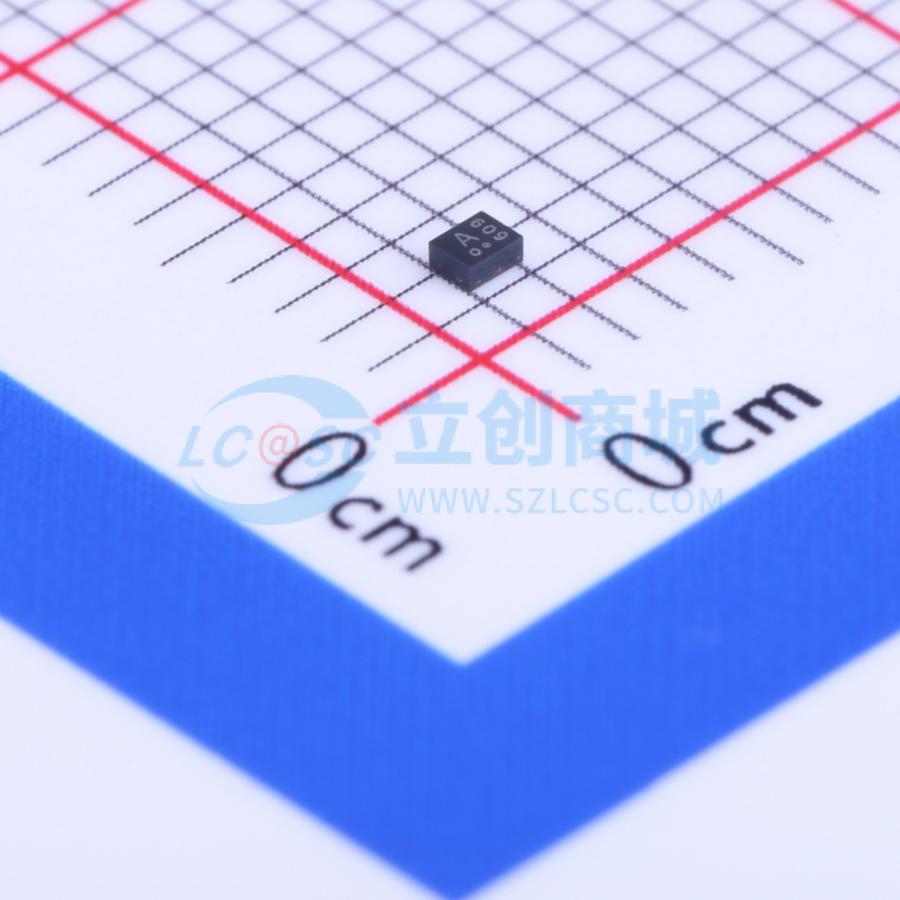

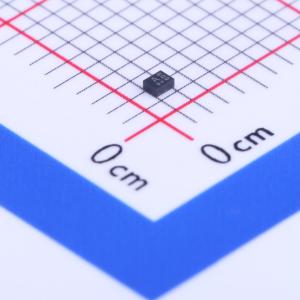

BGU8009,115
用于GPS、GLONASS、Galileo和COMPASS以及LTE B32的SiGe:C低噪声放大器MMIC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BGU8009是一款适用于GNSS和LTE B32的低噪声放大器（LNA），采用极其薄的无引脚封装。BGU8009需要一个外部匹配电感和一个外部去耦电容。它适应现代手机中不同无线电系统共存的环境变化，设计用于低功耗和在存在干扰信号时的最优性能。
- 品牌名称
- Nexperia(安世)
- 商品型号
- BGU8009,115
- 商品编号
- C126374
- 商品封装
- XSON-6(0.9x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.5V~3.1V | |
| 工作电流 | 2.6mA | |
| 增益 | 20dB | |
| P1dB | -7dBm | |
| 噪声系数 | 0.65dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.452GHz~1.496GHz；1.559GHz~1.61GHz | |
| 输入回波损耗 | 17.5dB | |
| 输出回波损耗 | 23.5dB | |
| IP3 | 6dBm |
商品概述
BGU8009，也称为GPS1201M，是一款用于全球导航卫星系统（GNSS）接收器和LTE 32频段下行链路应用的低噪声放大器（LNA），采用小型6引脚塑料超薄无引脚封装。BGU8009需要一个外部匹配电感器和一个外部去耦电容器。 BGU8009能够适应现代手机中不同无线电系统共存所导致的环境变化。它专为低功耗和在存在来自共存蜂窝发射机的干扰信号时实现最佳性能而设计。在低干扰功率水平下，它在噪声系数为0.65 dB时可提供18 dB的增益。在高干扰功率水平下，例如在蜂窝发射突发期间，它会临时增加偏置电流以提高灵敏度。
商品特性
- 覆盖整个GNSS L1频段（1559 MHz至1610 MHz）和LTE 32频段（1452 MHz至1496 MHz）
- GNSS：– 噪声系数 = 0.65 dB – 增益18 dB – 高输入1 dB压缩点为 -7 dBm – 高带外|P3|为6 dBm
- LTE B32：– 噪声系数 = 0.65 dB – 增益20 dB – 高输入1 dB压缩点为 -8.5 dBm
- 电源电压1.5 V至3.1 V
- 在4.2 mA的低电源电流下实现优化性能
- 掉电模式电流消耗 < 1 μA
- 集成温度稳定偏置，便于设计
- 仅需一个输入匹配电感器和一个电源去耦电容器
- 输入和输出直流去耦
- 所有引脚均有静电放电（ESD）保护（人体模型（HBM）> 2 kV）
- 输出集成匹配
- 采用6引脚无引脚封装，尺寸为1.1 mm×0.9 mm×0.47 mm；引脚间距0.4 mm：SOT1230
- 180 GHz渡越频率 - 硅锗碳（SiGe:C）技术
- 湿度敏感度等级1
应用领域
- 智能手机
- 功能手机
- 平板电脑
- 数码相机
- 数码摄像机
- 射频前端模块
- 完整的GNSS模块
- 个人健康应用
