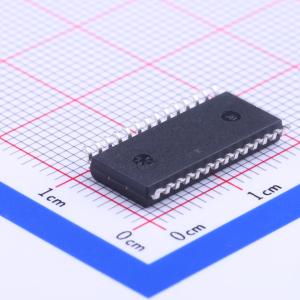

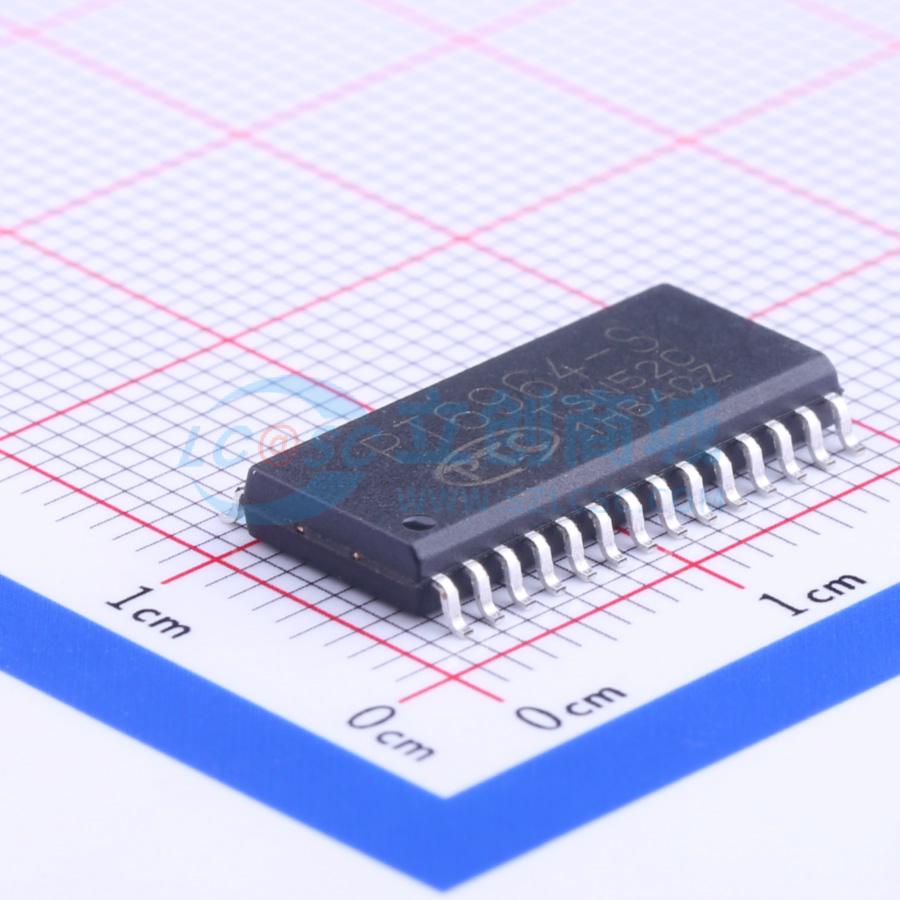

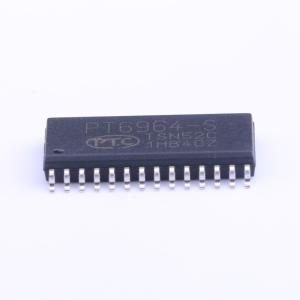

PT6964
LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款基于1/5至1/8占空比驱动的LED控制器。将10段输出线、4个栅极输出线、3段/栅极输出线、一个显示存储器、控制电路和按键扫描电路集成到单芯片中，为单片机构建高度可靠的外围设备。串行数据通过三线串行接口传输。采用28引脚SOP封装，引脚分配和应用电路经过优化，便于PCB布局并节省成本。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT6964
- 商品编号
- C126423
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.342克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 350kHz~650kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 17 | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
PT6964是一款基于1/5至1/8占空比驱动的LED控制器。该芯片集成了10个段输出线、4个栅极输出线、3个段/栅极输出线、一个显示存储器、控制电路和按键扫描电路，为单片机打造了一个高可靠性的外围设备。串行数据通过三线串行接口传输至PT6964。PT6964采用28引脚SOP封装，其引脚分配和应用电路经过优化，便于PCB布局并具有成本节约优势。
商品特性
- CMOS技术
- 低功耗
- 多种显示模式（10段、7栅极至13段、4栅极）
- 按键扫描（10×2矩阵）
- 8级调光电路
- 具备时钟、数据输入、数据输出、选通引脚的串行接口
- 提供28引脚SOP封装
应用领域
- 微型计算机外围设备
- 录像机
- 组合设备
