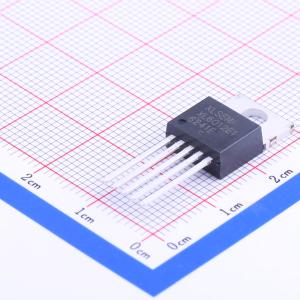

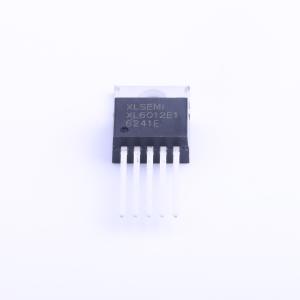

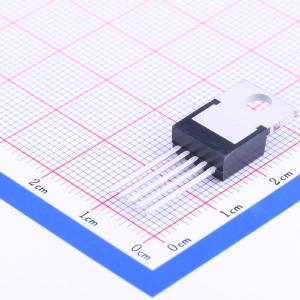

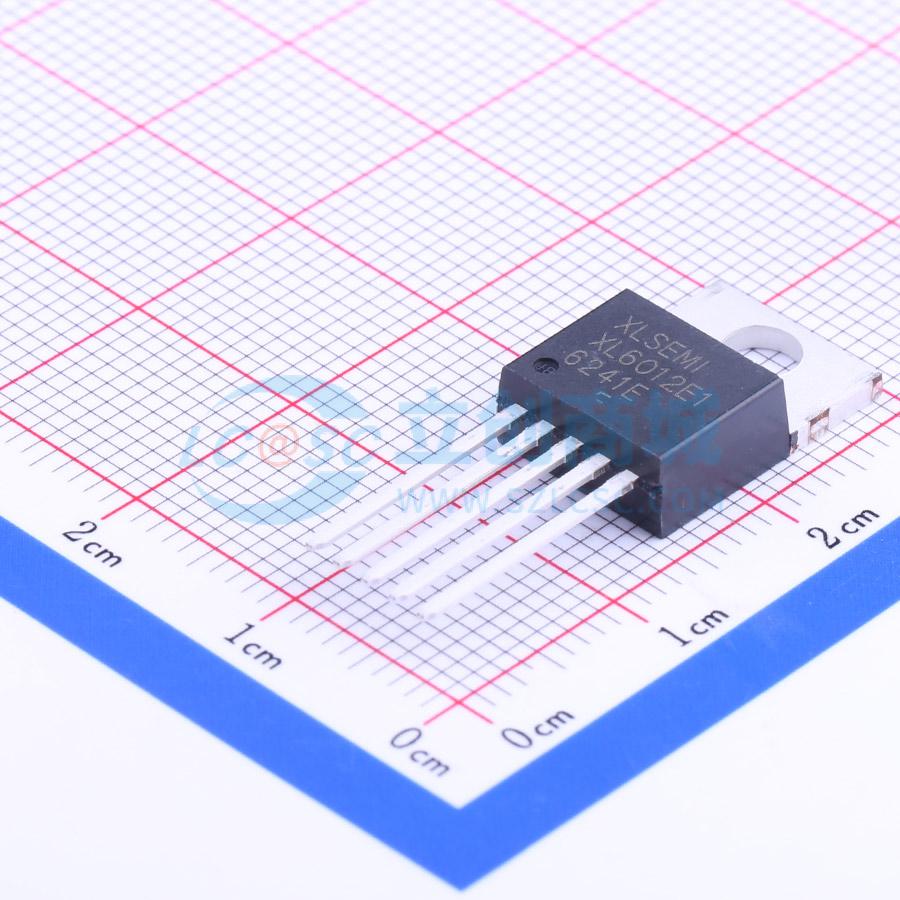

XL6012E1

180KHz 60V 5A 开关电流升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XL6012是一款宽输入范围、电流模式控制的DC-DC转换器,可以配置为升压、反激、SEPIC或反相转换器。内置高压N沟道功率MOSFET和固定频率振荡器,最大输出电压可达60V,最大开关电流为5A,固定180KHz开关频率,具有过压保护、软启动和热关断功能。
品牌名称: XLSEMI(芯龙)
商品型号: XL6012E1
商品编号: C126472
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.714克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

宽5V至40V输入电压范围最大升压输出可达60V 电流模式控制提供优秀的瞬态响应 1.25V参考可调版本固定180kHz开关频率最大5A开关电流 SW引脚内置过压保护优秀的线性和负载调节 EN引脚TTL关断功能内部优化的功率MOSFET 高达94%的效率内置频率补偿内置软启动功能内置热关断功能内置电流限制功能采用TO220-5L封装

应用领域

EPC
笔记本汽车适配器
汽车和工业BOOST电源转换器
升降压变换器/反相变换器
便携设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	5V~40V
	输出电压	-
	输出电流	5A
	开关频率	144kHz~216kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式；反相式
	静态电流(Iq)	3.5mA
	开关管(内置/外置)	内置
	输出类型	可调
