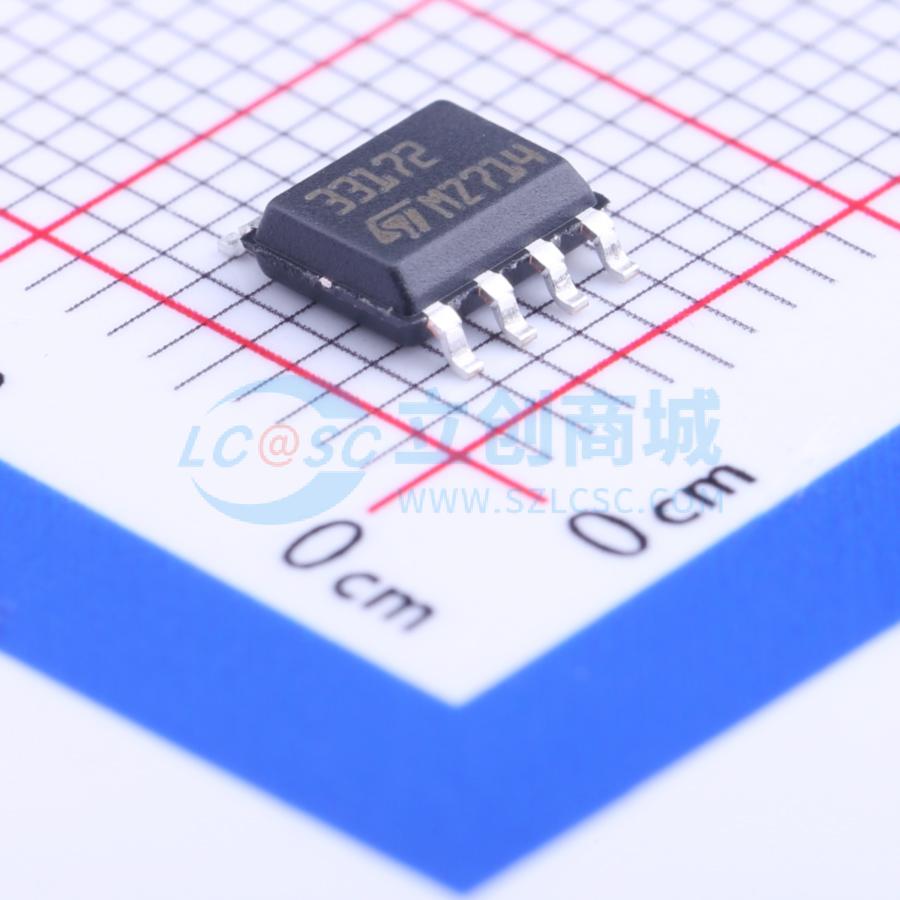

温馨提醒：图片仅供参考，商品以实物为准
MC33172DT
低功耗双极型双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC3x172系列是双极型双运算放大器，兼具低功耗（每放大器200 μA）和良好的速度（2.1 MHz、2 V/μs）。此外，输入共模范围可低至负电源轨，允许在+4 V至+44 V的单电源下工作。
- 品牌名称
- ST(意法半导体)
- 商品型号
- MC33172DT
- 商品编号
- C126403
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 2.1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 40nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 29nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 14mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 4V~44V | |
| 双电源电压(Vee~Vcc) | -22V~-2V；2V~22V | |
| 功能特性 | - |
商品概述
MC3x172系列是双极型双运算放大器，兼具低功耗（200 μA/放大器）和良好的速度（2.1 MHz，2 V/μs）。此外，输入共模范围延伸至下电源轨，允许单电源工作电压范围为+4V至+44V。封装类型包括N DIP8（塑料封装）和SO-8（塑料微封装）。
商品特性
- 良好的功耗/速度比：仅200 μA对应2.1 MHz和2 V/μs
- 支持单电源或双电源工作，电压范围为+4V至+44V（±2V至±22V）
- 宽输入共模电压范围，包括Vcc
- 低电平输出电压接近Vcc⁻，典型值为100 mV
- 与标准双运算放大器引脚兼容
