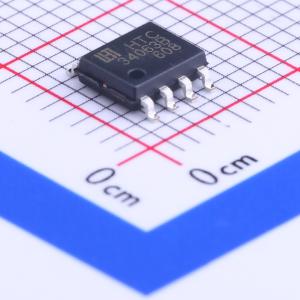

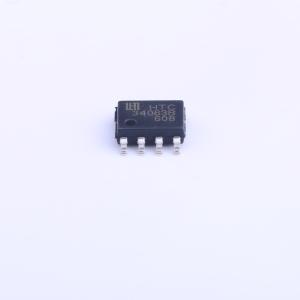

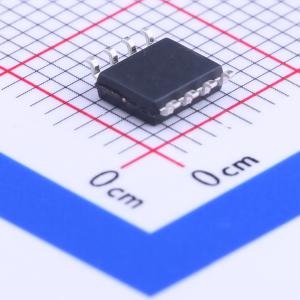

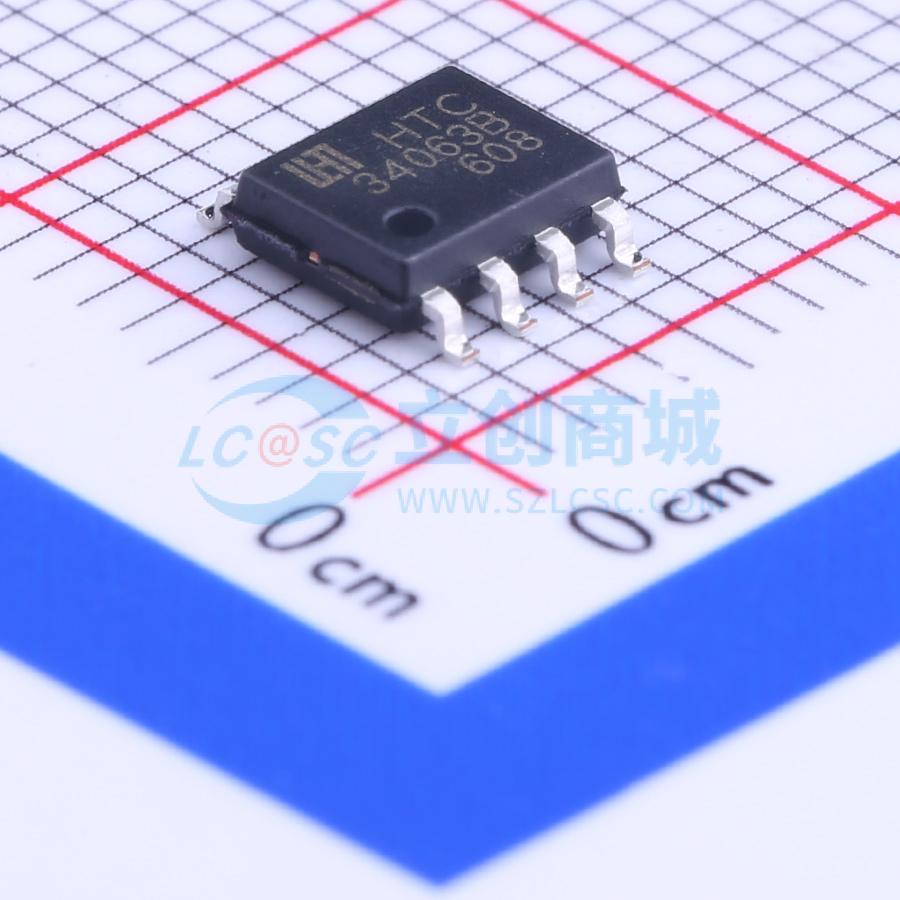

MC34063BD
停产 DC-DC转换器控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC34063A/B 系列是一款单片控制电路，具备直流 - 直流电压转换的主要功能。该器件包含一个内部温度补偿基准源、比较器、占空比可控振荡器，以及一个带有有源电流限制电路的驱动器和大电流输出开关。输出电压可通过两个外部电阻进行调节，基准精度为 2%
- 品牌名称
- HTC
- 商品型号
- MC34063BD
- 商品编号
- C126079
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压 | 3V~40V | |
| 输出电流 | 1.5A | |
| 开关频率 | 100kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式；反相式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MC34063A/B系列是一款单片控制电路，具备DC-DC电压转换的主要功能。该器件包含内部温度补偿基准源、比较器、占空比可控振荡器、有源电流限制电路驱动器和大电流输出开关。 输出电压可通过两个外部电阻进行调节，基准精度为2%。MC34063A/B器件系列采用最少数量的外部元件，适用于降压、升压和电压反相应用。
商品特性
- 输出开关电流超过1.5A
- 2%的基准精度
- 低静态电流：2.5mA（典型值）
- 工作电压范围为3V至40V
- 工作频率可达100KHz
- 有源电流限制
- 湿度敏感度等级3D
- MC34063AG为无卤产品
应用领域
- 电池充电器
- 网卡/交换机/集线器
- ADSL调制解调器
- 负电压电源
