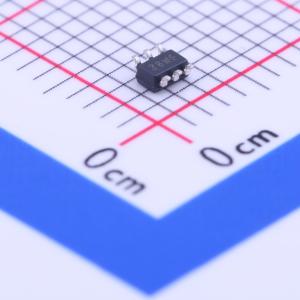

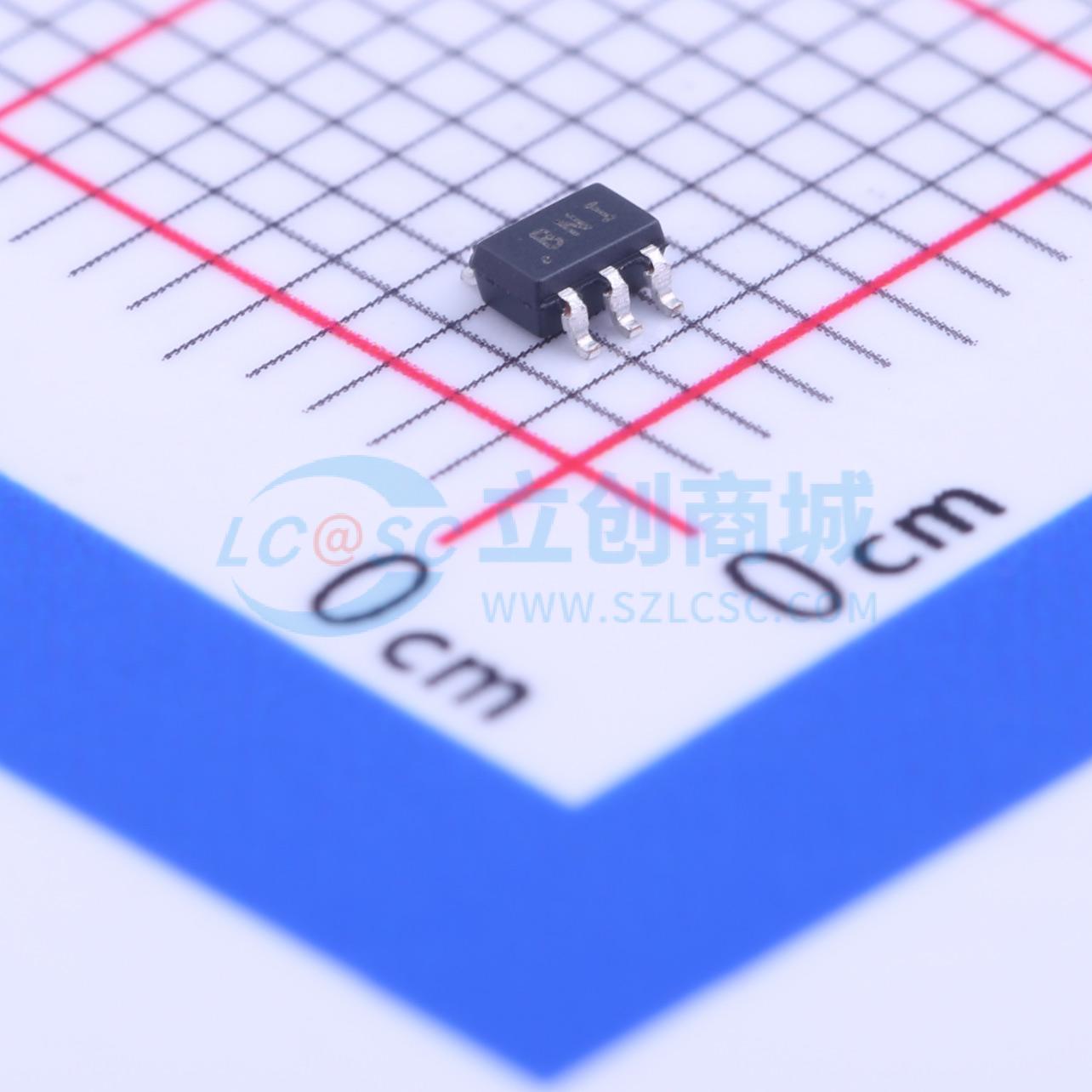

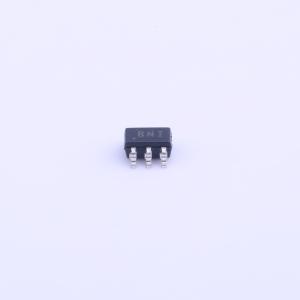

ADS7887SDCKT
SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS7887是一款10位、1.25MSPS的模数转换器(ADC)，具有内置的采样保持功能，支持2.35V到5.25V的宽电源范围，适用于电池供电应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7887SDCKT
- 商品编号
- C125995
- 商品封装
- SOT-363-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 1.25MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.35V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 串行 | |
| 差分输入 | - | |
| 积分非线性 | 0.35LSB | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADS7887器件是一款10位、1.25-MSPS的模数转换器（ADC），而ADS7888器件是一款8位、1.25-MSPS的ADC。这些器件包含一个基于电容的逐次逼近型（SAR）A/D转换器，具有内置采样保持功能。每个器件的串行接口由CS和SCLK信号控制，可与微处理器和DSP实现无缝连接。输入信号在CS的下降沿进行采样，SCLK用于转换和串行数据输出。 这些器件的供电范围很宽，为2.35 V至5.25 V。低功耗特性使其适用于电池供电的应用。当器件以较低转换速度运行时，还具备节能掉电功能。 器件数字输入的高电平不限于器件的VDD。这意味着当器件供电为2.35 V时，数字输入可高达5.25 V。当数字信号来自具有不同供电电平的其他电路时，此特性非常有用。此外，这也放宽了上电顺序的限制。 ADS7887和ADS7888采用6引脚SOT-23和SC70封装，工作温度范围为-40°C至125°C。
商品特性
- 1.25-MHz采样率串行器件 10位分辨率（ADS7887） 8位分辨率（ADS7888）
- 零延迟 25-MHz串行接口
- 供电范围：2.35 V至5.25 V
- 1.25 MSPS时的典型功耗：
- 3-V VDD时为3.8 mW
- 5-V VDD时为8 mW
- ±0.35 LSB积分非线性（INL）、微分非线性（DNL）（ADS7887）
- ±0.15 LSB INL、±0.1 LSB DNL（ADS7888）
- 61 dB信纳比（SINAD）、–84 dB总谐波失真（THD）（ADS7887）
- 49.5 dB SINAD、–67.5 dB THD（ADS7888）
- 单极性输入范围：0 V至VDD
- 掉电电流：1 µA
- 宽输入带宽：3 dB时为15 MHz
- 6引脚SOT23和SC70封装
应用领域
- 无线电通信中的基带转换器
- 数字驱动器中的电机电流和总线电压传感器
- 光网络（密集波分复用（DWDM）、基于微机电系统（MEMS）的交换）
- 光学传感器
- 电池供电系统
- 医疗仪器
- 高速数据采集系统
- 高速闭环系统
