温馨提醒：图片仅供参考，商品以实物为准

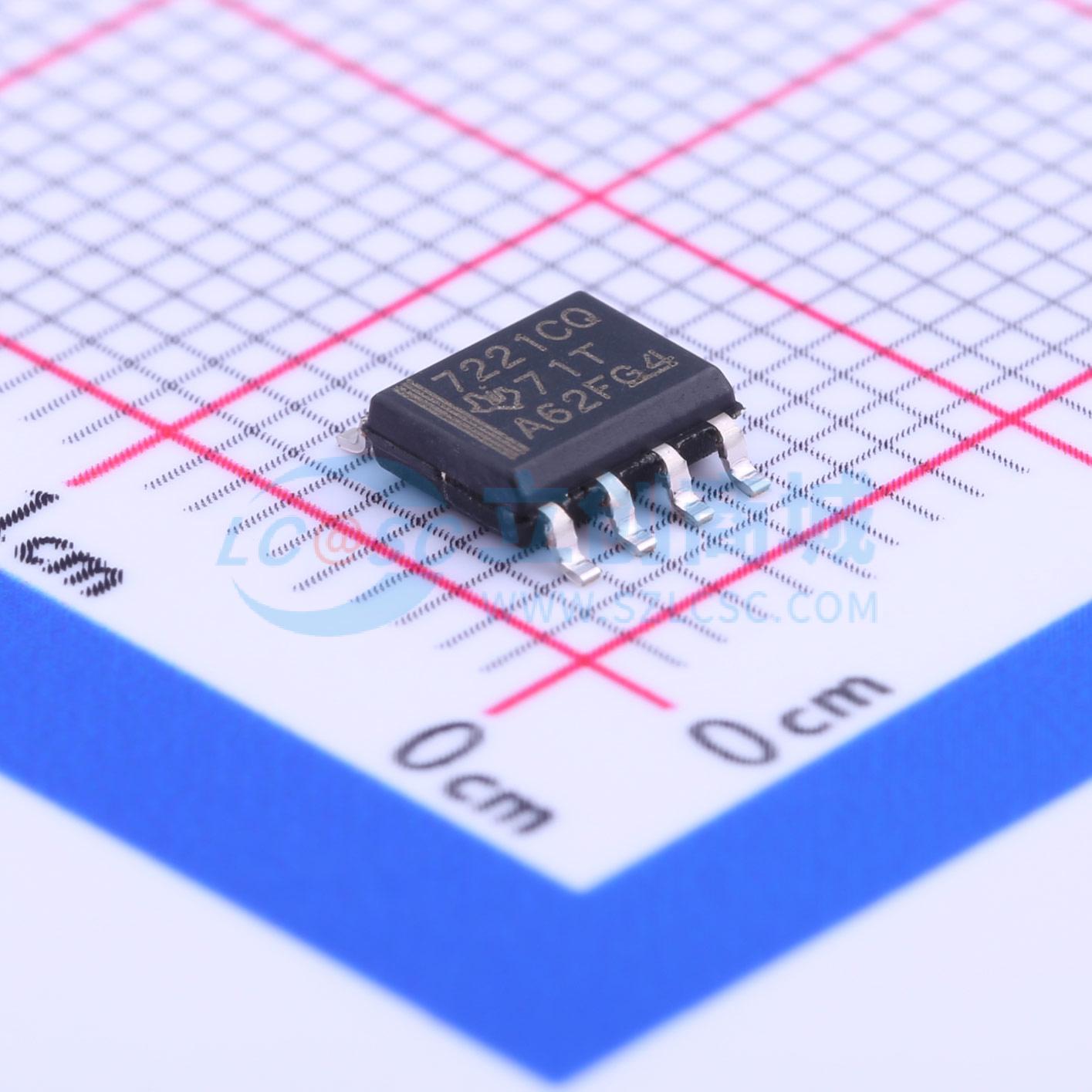

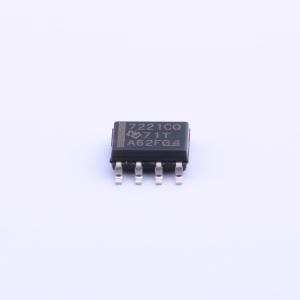

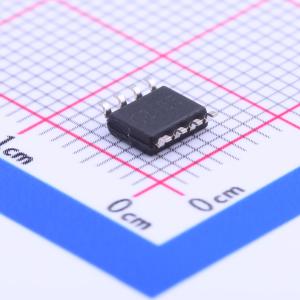

ISO7221CQDRQ1

双通道数字隔离器，适用于汽车应用，具备高电磁抗扰性和ESD保护

描述: ISO7221C-Q1 汽车类双通道 1/1、25Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7221CQDRQ1
商品编号: C124864
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

ISO7220x-Q1 和 ISO7221x-Q1 系列器件是双通道数字隔离器，为方便PCB布局，ISO7220x-Q1中的通道方向相同，ISO7221x-Q1中的通道方向相反。器件带有逻辑输入和输出缓冲器，缓冲器由二氧化硅隔离栅进行隔离，可提供高达4000VPK的符合标准的电隔离。当与隔离电源配合使用时，器件可阻止高电压、隔离接地，并可防止数据总线或其他电路上的噪声电流进入本地接地或对敏感电路造成干扰或损坏。器件对二进制输入信号进行调理并转换为平衡信号，之后由隔离层做差分处理，跨越隔离层后，差分比较器接收逻辑转换信息，再相应设置或重置触发器和输出电路。电路会跨越隔离层发送定期更新脉冲，以验证直流输出电平是否正常，如果每4μs没有收到此直流刷新脉冲，则输入被视为未通电或未被主动驱动，失效防护电路会将输出驱动至逻辑高电平状态。器件信号传输速率范围为0Mbps（直流）到25Mbps，A选项和C选项器件具有TTL输入阈值，输入上带有噪声滤波器，可防止瞬态脉冲传递到器件输出；M选项器件具有CMOS V/2输入阈值，没有输入噪声滤波器和额外的传播延迟。该系列器件需要两个电源电压，支持2.8V（C级）、3.3V、5V或任意组合供电；通过2.8V或3.3V电源供电时，所有输入均可耐受5V电压，所有输出均为4mA CMOS。器件可在–40℃至+125℃的环境温度范围内运行。VCC1和GNDI分别是输入通道的电源和接地连接引脚，VCCO和GNDO分别是输出通道的电源和接地连接引脚。

商品特性

提供1Mbps和25Mbps两种信号传输速率选项
低通道输出偏斜，最大值为1ns
低脉宽失真度，最大值为1ns
低抖动，25Mbps速率下典型值为1ns
瞬态抗扰度典型值为50kV/μs
支持2.8V（C级）、3.3V或5V电源供电
具备4kV ESD保护
工作温度范围为–40℃至+125℃
额定电压下使用寿命典型值为28年
拥有多项安全相关认证，包括DIN EN IEC 60747-17、UL 1577、IEC 61010-1、IEC 62368-1
具备失效防护机制，异常状态下自动将输出驱动至逻辑高电平
不同版本适配不同输入阈值，A/C版本带输入噪声滤波器，M版本无输入噪声滤波器和额外传播延迟
2.8V或3.3V供电时，所有输入可耐受5V电压，输出为4mA CMOS

应用领域

工厂自动化领域Modbus、Profibus、DeviceNet数据总线
计算机外设接口
伺服器控制接口
数据采集

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	25Mbps
	默认输出	高电平
	隔离电压(Vrms)	23000
	CMTI(kV/us)	50kV/us

	属性	参数值
	传播延迟(tpd)	36ns
	功能特性	失效安全输出
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
