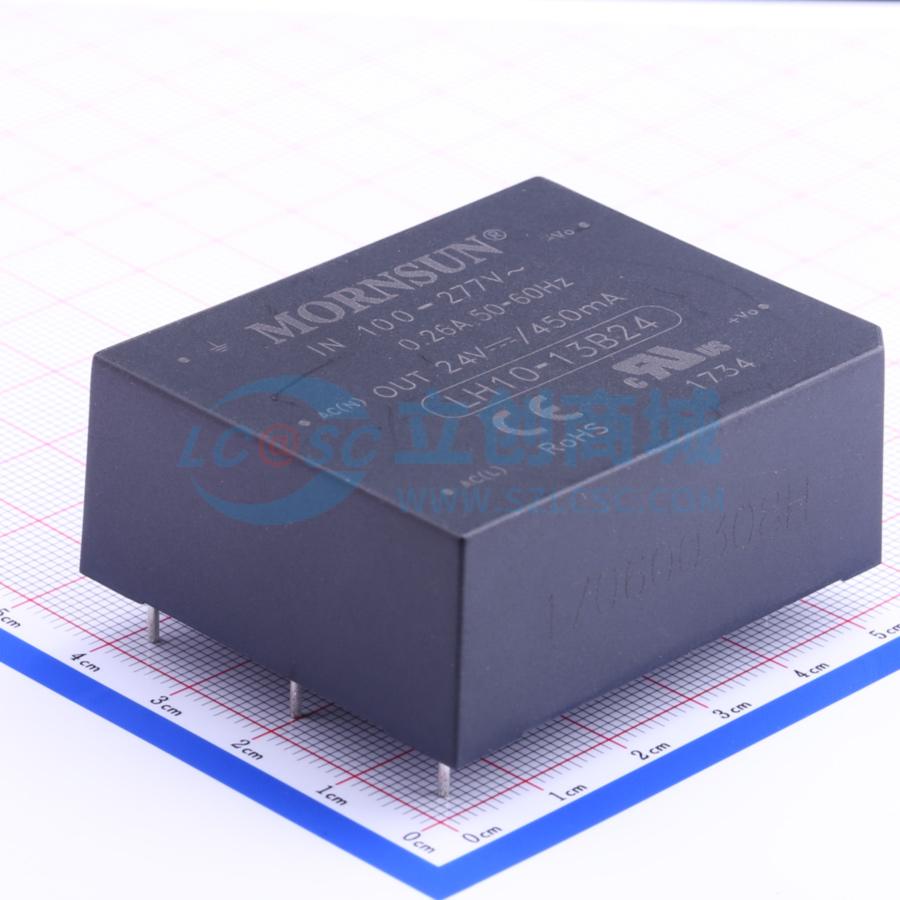

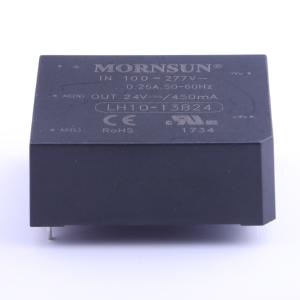

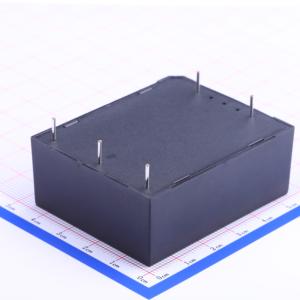

LH10-13B24
10W AC/DC模块电源，输出24V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LH10-13B24系列是金升阳为客户提供的小体积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、高可靠性、安全隔离等优点。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LH10-13B24
- 商品编号
- C124866
- 商品封装
- DIP,55x45mm
- 包装方式
- 托盘
- 商品毛重
- 83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 450mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 10W | |
| 转换效率 | 82% | |
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 370uF | |
| 特性 | 过压保护；过流保护；短路保护 | |
| 隔离电压(Vrms) | 3kV | |
| 开关频率 | 100kHz |
商品概述
LH(05 - 25)-13Bxx 系列是小体积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、高可靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC/EN61000 - 4、CISPR22/EN55022、UL60950 和 EN60950 标准。
商品特性
- 宽输入电压：85~305VAC/100~430VDC
- 工作温度范围：-40~+70°C
- 转换效率高达 87%
- 隔离电压 3000VAC
- 通过 IEC60950、EN60950、UL60950 认证
- 输出短路、过流、过压保护
- PCB、接线式和导轨式等多种安装方式
应用领域
- 工业
- 办公
- 民用
