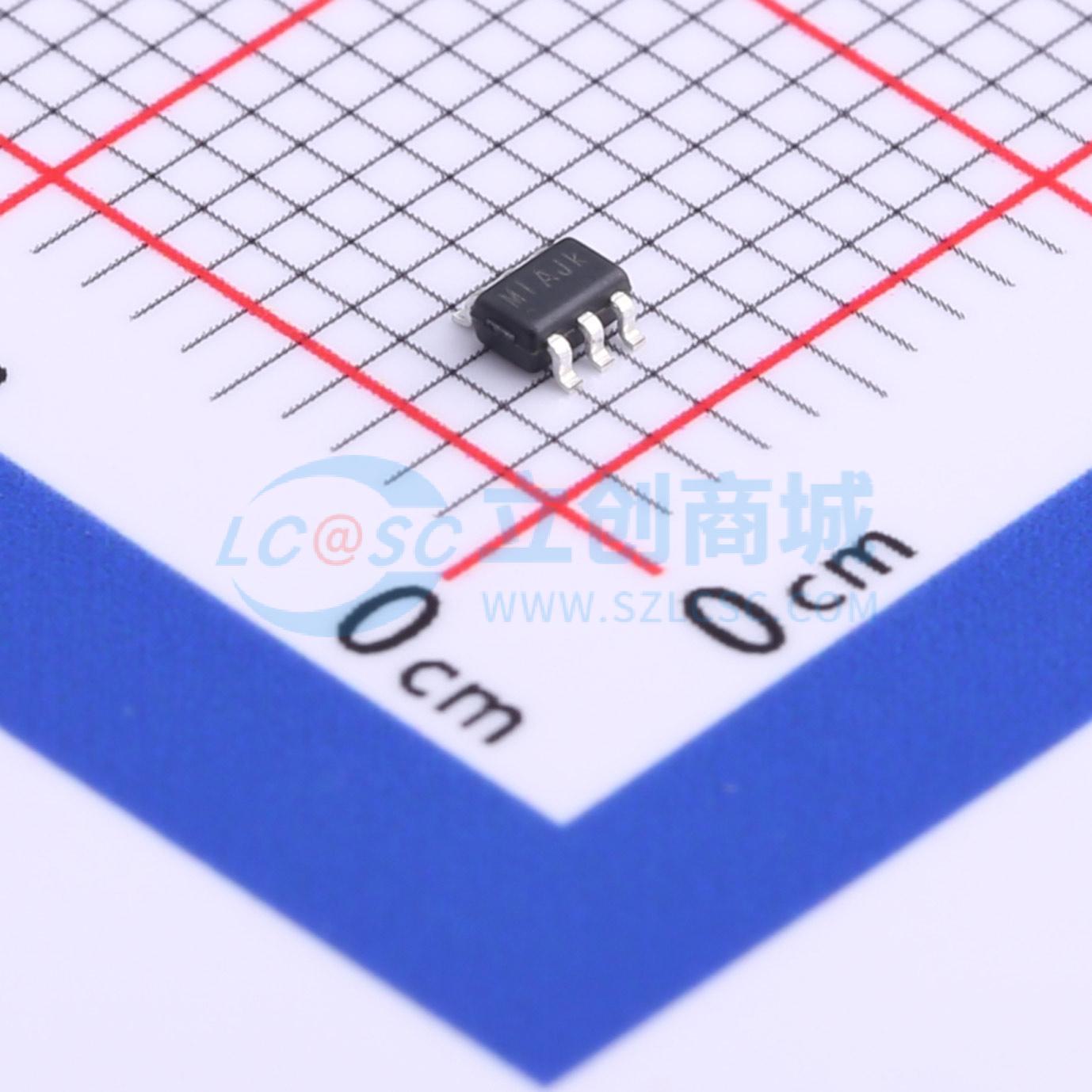

温馨提醒：图片仅供参考，商品以实物为准
SGM4157YC6/TR
单刀双掷，0.8Ω模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM4157YC是一款单通道、低导通电阻（0.8Ω）、快速单刀双掷（SPDT）CMOS开关。它专为低工作电压、大电流切换的手机扬声器输出应用而设计。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM4157YC6/TR
- 商品编号
- C124895
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 56ns | |
| 导通电阻(Ron) | 800mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 32ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 40pF | |
| 带宽 | 90MHz |
商品概述
SGM4157YC是一款单通道、低导通电阻（0.8Ω）、快速单刀双掷（SPDT）CMOS开关。它专为低工作电压、大电流的手机扬声器输出切换应用而设计。SGM4157YC可在单声道模式下处理平衡麦克风、扬声器和铃声发生器。该器件具备先断后通（BBM）功能。 控制输入IN可承受高达5.5V的输入驱动信号，与电源电压无关。 SGM4157YC采用绿色SC70 - 6封装。
商品特性
- 电源电压范围：1.8V至5.5V
- 导通电阻：0.8Ω（典型值）
- -3dB带宽：90MHz
- 高关断隔离度：10MHz时为 - 45dB
- 轨到轨操作
- 低静态功耗
- TTL/CMOS兼容
- 先断后通切换
- 工作温度范围： - 40℃至 + 85℃
- 提供绿色SC70 - 6封装
应用领域
- 便携式仪器
- 电池供电设备
- 计算机外设
- 手机
- 个人数字助理（PDA）
- MP3播放器
