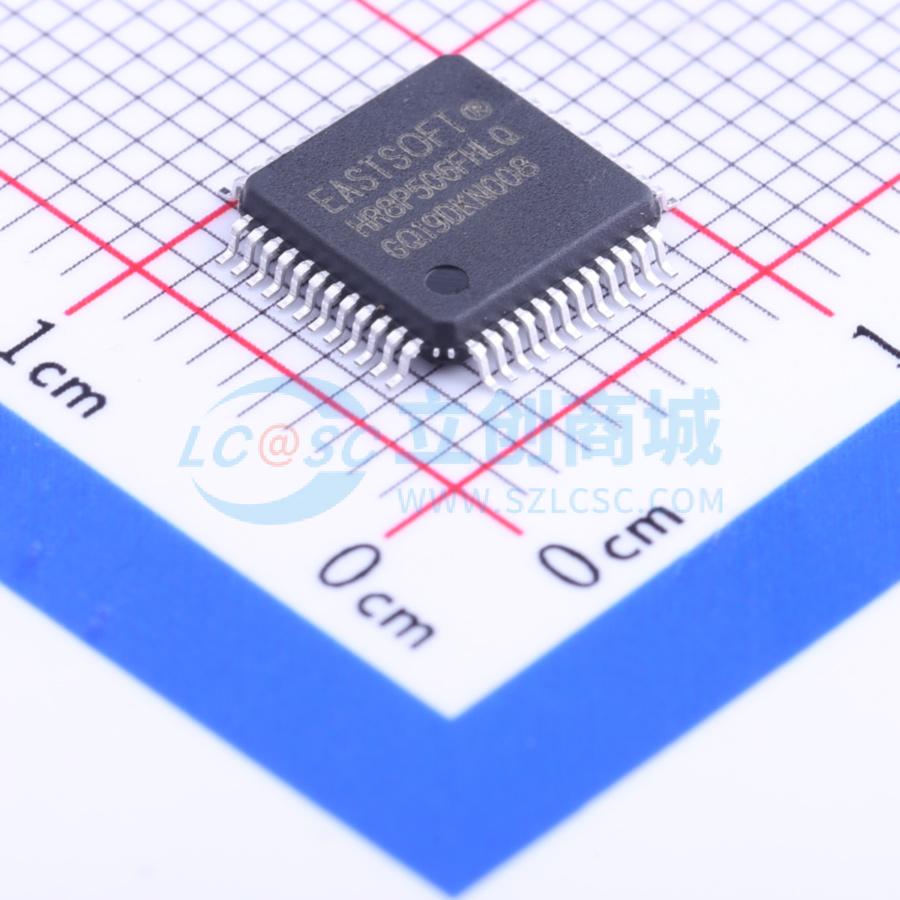

HR8P506FHLQ
- 1+: ¥5.72 / 个
- 10+: ¥4.76 / 个
- 30+: ¥4.29 / 个
1+: |
¥5.72 / 个 |
10+: |
¥4.76 / 个 |
30+: |
¥4.29 / 个 |
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | 单片机(MCU/MPU/SOC) | |
CPU内核 | ARM-M0 | |
程序存储容量 | 36KB | |
RAM总容量 | 8KB | |
GPIO端口数量 | 46 | |
工作电压范围 | 2.2V~5.5V | |
CPU最大主频 | - | |
程序存储器类型 | FLASH | |
工作温度范围 | -40℃~+85℃ | |
ADC(位数) | 12bit | |
DAC(位数) | - | |
(E)PWM(位数) | - | |
8位Timer数量 | - | |
16位Timer数量 | 4 | |
32位Timer数量 | 1 | |
CAN路数 | - | |
U(S)ART路数 | 2 | |
I2C路数 | 1 | |
I2S路数 | - | |
(Q)SPI路数 | 2 | |
USB通用接口 | - | |
内部比较器 | - | |
外设/功能 | 低电压检测;看门狗;CCP捕获/比较;LCD/LED驱动;IrDA;RTC实时时钟 | |
通信协议 | - | |
看门狗 | 有 | |
RTC实时时钟 | 有 | |
IrDA红外接口 | 有 | |
低电压检测 | 有 | |
CCP捕获/比较 | 有 | |
SDIO | - | |
DMA(直接存储器存取) | - | |
内部振荡器 | 有 |
芯片简介:
48MHZ的Cortex-M0,供电2.2V ~ 5.5V,内置支持LCD,LED驱动模块,8KB RAM,36KB Flash。三个串口,16通道ADC精度12位,内置参考电压。 近似芯片:STM32F030
- 应用领域:家电,小家电以及工业控制仪表等
- 工作电压范围:2.2V ~ 5.5V
- 低功耗,IDLE电流:5uA Typ.
- 低功耗,其动态电流仅: 9mA@48MHz
- 系统时钟工作频率最高为48MHz
- 内部16MHz RC时钟,全温度频率精度±3%
- 最多46个I/O端口
- 36KB Code Flash (Data Flash可选)
- 8KB SRAM
- 支持ISP,IAP,SWD功能,升级更方便,IAP有专门的例程与教程,轻松实现程序升级,非常方便。
- 四个16位定时器,一个32位定时器
- 四路带死区互补PWM,16位分辨率
- 一路双边PWM,32位分辨率
- 三个串口,其中有两路是通用型UART
- 另一个串口是:增强型EUART,支持7816通信协议
- 一路I2C接口,支持单主控模式和从动模式
- 两路SPI接口
- ADC:12位精度,16通道,内置高精度参考电压源。
- LCDC液晶显示控制器8 x 28
- RTC实时时钟
- 低电压检测模块LVD
HR8P506 与 STM32F030对比:
HR8P506 VS: STM32F030
0. 内核: ARM Cortex-M0 ARM Cortex-M0
0. 主频: 48MHZ 48MHZ
1.串口数量: 3 个 1~ 2个
2.RAM大小: 8KB 4~8KB
3.FLash: 36KB 16-64KB
3. 供电电压: 2.5-5.5V 2.4-3.6V
4.LCD驱动模块 有液晶显示控制器8 x 28 无
5.LED驱动模块 有 无
6.厂家支持: 好 可以
7.供货速度: 快,2-4周以内 慢,15周以上
8.价格对比: 3元 7元
9.开发软件平台: KEIL MDK KEIL MDK
10.开发工具仿真器: Jlink Jlink
11.封装形式: QFN32,LQFP48 基本都相同
12.ADC: 16通道 12位。 12通道12位
