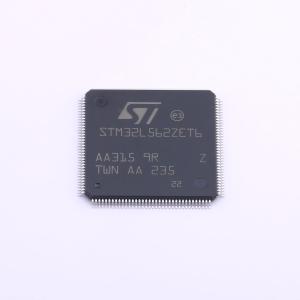

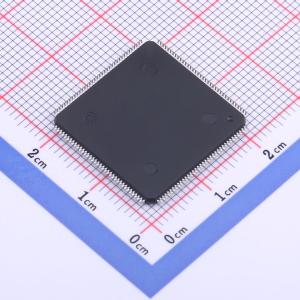

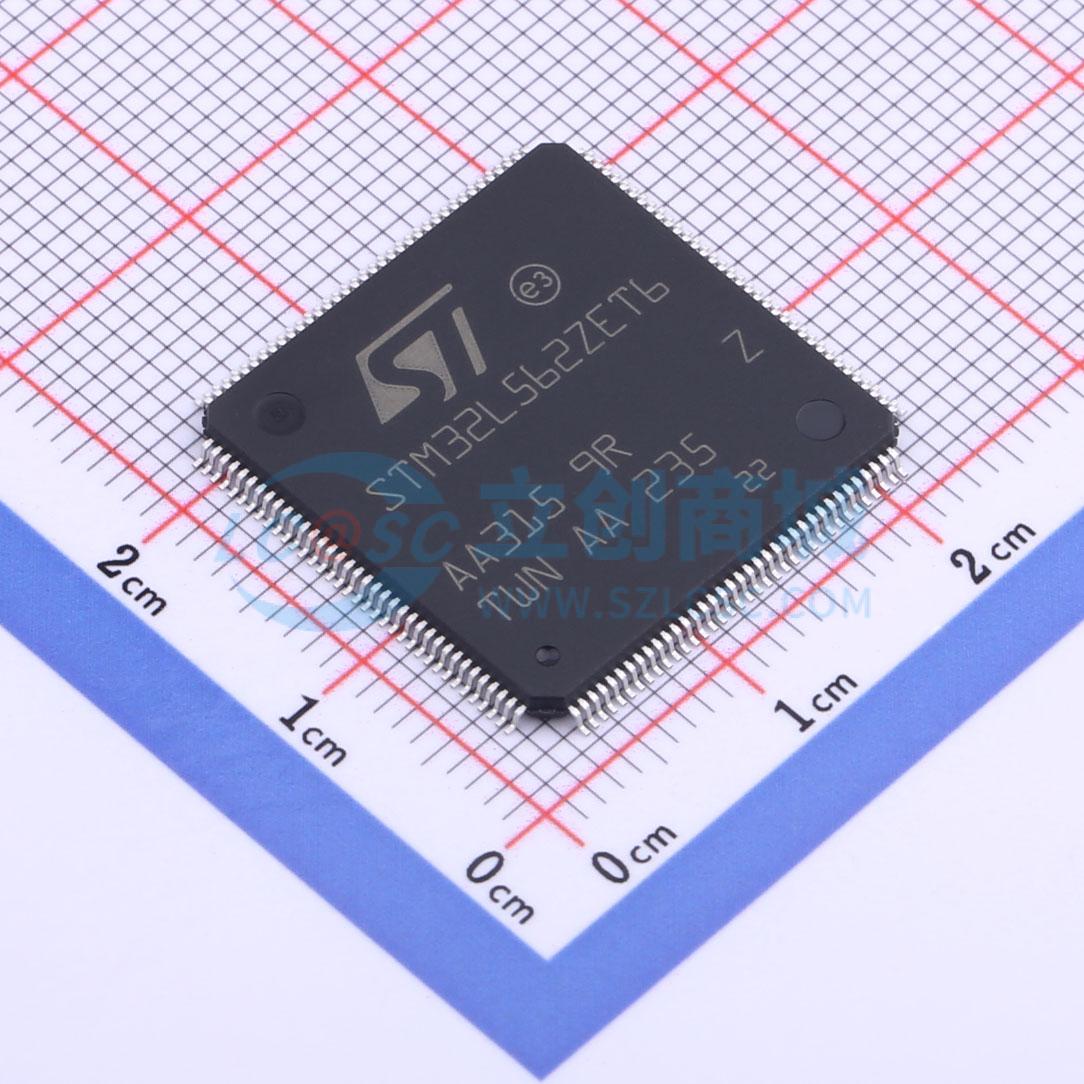

STM32L562ZET6
带FPU的超低功耗110 MHz Arm Cortex-M33 MCU，采用Trust Zone技术，具有512 KB Flash存储器
- 描述
- 特性：超低功耗与灵活电源控制:电源电压范围：1.71V 至 3.6V。温度范围：-40℃ 至 85/125℃。批量采集模式（BAM）：VBAT 模式下 187nA，为 RTC 和 32x32 位备份寄存器供电。关机模式：17nA（5 个唤醒引脚）。待机模式：108nA（5 个唤醒引脚）。带 RTC 的待机模式：222nA。带 RTC 的停止 2 模式：3.16μA。运行模式（LDO 模式）：106μA/MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L562ZET6
- 商品编号
- C1236660
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 110MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 115 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗Arm® Cortex®-M33 32位微控制器（MCU），集成TrustZone®和浮点运算单元（FPU），性能达165DMIPS，配备最大512KB Flash存储器、256KB SRAM存储器，支持开关模式电源（SMPS）、高级加密标准（AES）和公钥加速器（PKA）。
商品特性
- 超低功耗与FlexPowerControl：电源电压范围1.71V至3.6V；工作温度范围-40℃至85/125℃；批量采集模式（BAM）；VBAT模式下功耗187nA（为RTC和32×32位备份寄存器供电）；关机模式功耗17nA（支持5个唤醒引脚）；待机模式功耗108nA（支持5个唤醒引脚）；带RTC的待机模式功耗222nA；带RTC的停止2模式功耗3.16μA；LDO模式下运行功耗106μA/MHz；3V下SMPS降压模式运行功耗62μA/MHz；停止模式唤醒时间5μs；除关机模式外所有模式均支持掉电复位（BOR）
- 核心：Arm® 32位Cortex®-M33 CPU，集成TrustZone®和FPU
- ART加速器：8KB指令缓存，支持从Flash和外部存储器0等待执行，最高频率110MHz，配备存储器保护单元（MPU），支持165DMIPS和DSP指令
- 性能基准：1.5 DMIPS/MHz（Drystone 2.1）；442 CoreMark®（4.02 CoreMark®/MHz）
- 能量基准：370 ULPMark-CP®分数；54 ULPMark-PP®分数；27400 SecureMark-TLS®分数
- 封装：LQFP48（7×7mm）、LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、UFBGA132（7×7mm）、UFQFPN48（7×7mm）、WLCSP81（4.36×4.07mm）
- 存储器：最大512KB Flash（双bank支持读写同时）；256KB SRAM（含64KB硬件奇偶校验）；外部存储器接口支持SRAM、PSRAM、NOR、NAND和FRAM；OCTOSPI存储器接口
- 安全性：Arm® TrustZone®及可安全配置的I/O、存储器和外设；灵活的生命周期方案（含读保护RDP）；基于启动入口和隐藏保护区域（HDP）的信任根；通过嵌入式根安全服务（RSS）实现安全固件安装（SFI）；支持TF-M的安全固件升级；AES协处理器；公钥加速器；Octo-SPI外部存储器实时解密；HASH硬件加速器；主动防篡改（抵御温度、电压和频率攻击）；符合NIST SP800-90B的真随机数生成器；96位ID；512字节用户数据一次性可编程（OTP）
- 通用输入输出：最多114个快速I/O（带中断能力，多数支持5V耐受），最多14个独立供电（低至1.08V）的I/O
- 电源管理：嵌入式低压差稳压器（LDO）（三个可配置输出范围）；嵌入式SMPS降压转换器；支持外部SMPS
- 时钟管理：4至48MHz晶振；32kHz RTC晶振（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（经LSE自动校准，精度优于±0.25%）；内部48MHz带时钟恢复；3个锁相环（PLL）用于系统时钟、USB、音频和ADC
- 定时器与看门狗：16个定时器（2个16位高级电机控制定时器、2个32位和5个16位通用定时器、2个16位基础定时器、3个低功耗16位定时器（停止模式可用）、2个看门狗、2个SysTick定时器）；带硬件日历、闹钟和校准功能的RTC
- 通信外设：1个USB Type-C™/USB供电控制器；1个USB 2.0全速无晶振方案（支持LPM和BCD）；2个串行音频接口（SAI）；4个I2C FM+（1Mbit/s，支持SMBus/PMBus™）；6个USART（支持ISO7816、LIN、IrDA、调制解调器）；3个SPI（USART和OCTOSPI SPI模式下共7个）；1个FDCAN控制器；1个SDMMC接口
- DMA控制器：2个DMA控制器，14个DMA通道
- 电容感应：最多22个通道，支持触摸键、线性和旋转触摸传感器
- 模拟外设：2个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；2个12位DAC输出（低功耗采样保持）；2个带内置可编程增益放大器（PGA）的运算放大器；2个超低功耗比较器；4个sigma delta调制器数字滤波器
- CRC计算单元
- 调试支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元™（ETM）
