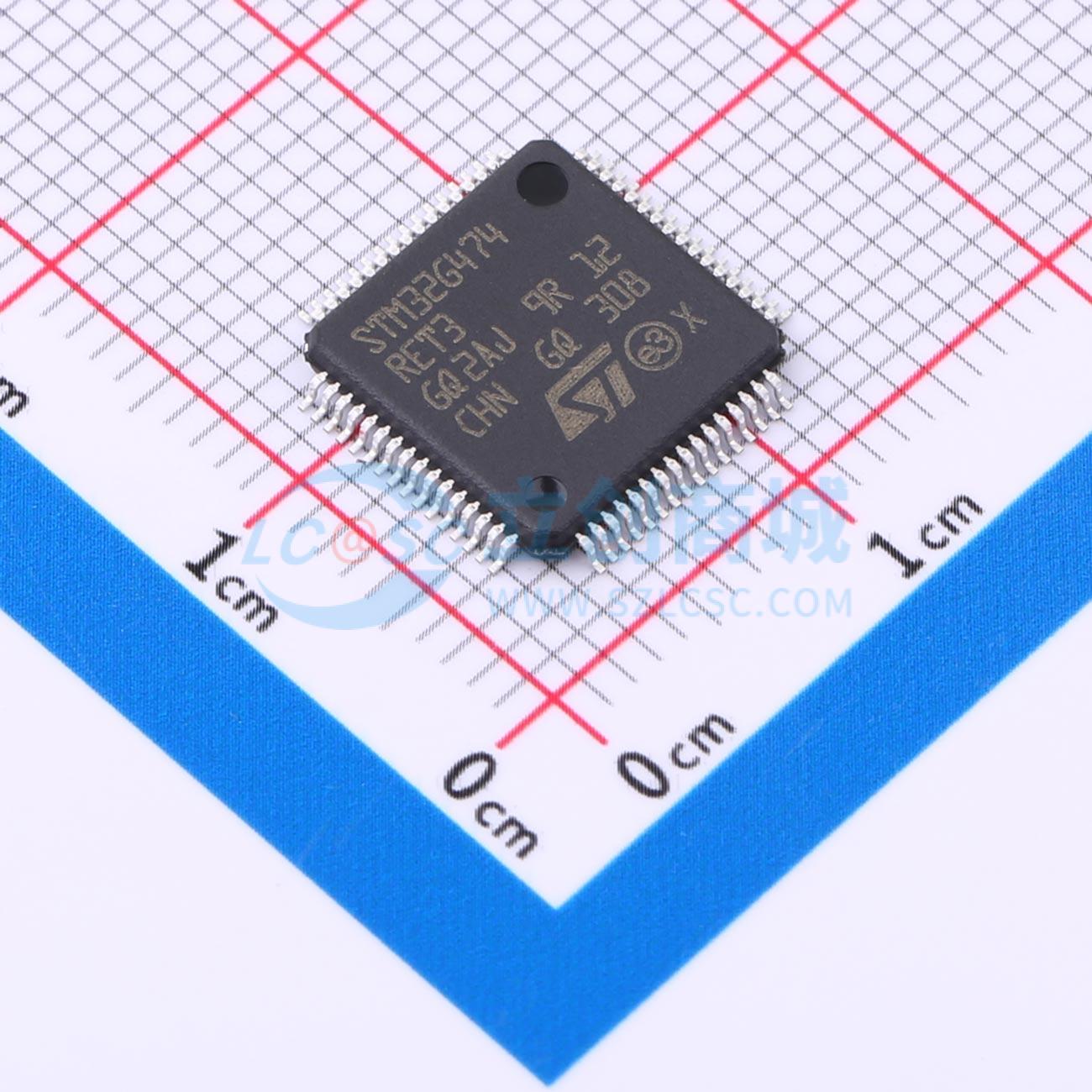

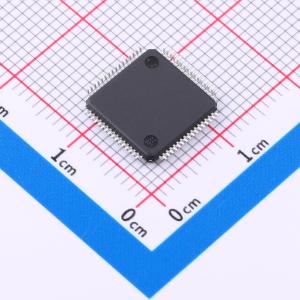

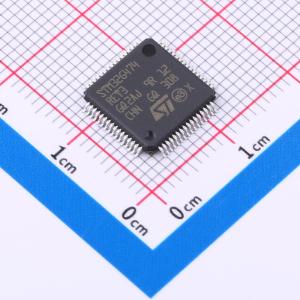

温馨提醒：图片仅供参考，商品以实物为准
STM32G474RET3
带DSP和FPU的170MHz主流ARM Cortex-M4 MCU，具有512 KB Flash存储器、数学加速器、高分辨率定时器和高模拟电平集成
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G474RET3
- 商品编号
- C1236669
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F | |
| CPU最大主频 | 170MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
这是一款Arm® Cortex®-M4 32位MCU+FPU，工作频率可达170 MHz，性能为213 DMIPS，配备丰富的模拟功能、数学加速器以及184 ps分辨率的12通道高分辨率定时器。
商品特性
- 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash存储器零等待状态执行，频率最高170 MHz（213 DMIPS），MPU，DSP指令
- 工作条件：VDD、VDDA电压范围1.71 V至3.6 V
- 数学硬件加速器：CORDIC（三角函数加速）、FMAC（滤波器数学加速器）
- 存储器：512 KB Flash存储器（支持ECC、双bank读写同时、专有代码读出保护PCROP、安全存储区、1 KB OTP）；96 KB SRAM（前32 KB带硬件奇偶校验）；常规增强器：32 KB SRAM（指令和数据总线，带硬件奇偶校验CCM SRAM）；外部存储器接口FSMC（支持SRAM、PSRAM、NOR、NAND）；Quad-SPI存储器接口
- 复位和电源管理：上电/掉电复位（POR/PDR/BOR）；可编程电压检测器（PVD）；低功耗模式：睡眠、停止、待机、关机；VBAT供电支持RTC和备份寄存器
- 时钟管理：4至48 MHz晶体振荡器；32 kHz带校准振荡器；内部16 MHz RC（带PLL选项，±1%）；内部32 kHz RC振荡器（±5%）
- 封装：LQFP48（7×7 mm）、LQFP64（10×10 mm）、LQFP80（12×12 mm）、LQFP100（14×14 mm）、LQFP128（14×14 mm）、UFQFPN48（7×7 mm）、WLCSP81（4.02×4.27 mm）、UFBGA121（6×6 mm）、TFBGA100（8×8 mm）
- I/O：最多107个快速I/O（均可映射到外部中断向量，部分支持5 V容忍）
- 16通道DMA控制器
- 5个12位ADC（0.25 μs，最多42通道，硬件过采样可达16位分辨率，转换范围0至3.6 V）
- 7个12位DAC通道（3个缓冲外部通道1 MSPS，4个非缓冲内部通道15 MSPS）
- 7个超快速轨到轨模拟比较器
- 6个运算放大器（可用于PGA模式，所有端子可访问）
- 内部电压参考缓冲器（VREFBUF）：支持2.048 V、2.5 V、2.95 V三种输出电压
- 17个定时器：HRTIM（6个16位计数器，184 ps分辨率，12路PWM）；2个32位定时器和2个16位定时器（最多4个IC/OC/PWM或脉冲计数器、正交编码器输入）；3个16位8通道高级电机控制定时器（最多8路PWM，死区生成、紧急停止）；1个16位定时器（2个IC/OC、1个OCN/PWM，死区生成、紧急停止）；2个16位定时器（IC/OC/OCN/PWM，死区生成、紧急停止）；2个看门狗定时器（独立、窗口）；1个SysTick定时器（24位向下计数器）；2个基本定时器；1个低功耗定时器
- 日历RTC：带闹钟，可从停止/待机模式周期性唤醒
- 通信接口：3个FDCAN控制器（支持灵活数据速率）；4个I2C快速模式加（1 Mbit/s，20 mA灌电流，SMBus/PMBus，停止模式唤醒）；5个USART/UART（ISO 7816接口、LIN、IrDA、调制解调器控制）；1个LPUART；4个SPI（4至16位可编程帧，2个带复用半双工I2S接口）；1个SAI（串行音频接口）；USB 2.0全速接口（支持LPM和BCD）；IRTIM（红外接口）；USB Type-C™/USB供电控制器（UCPD）
- 真随机数生成器（RNG）
- CRC计算单元，96位ID
- 开发支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元™
