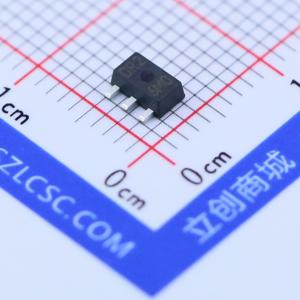

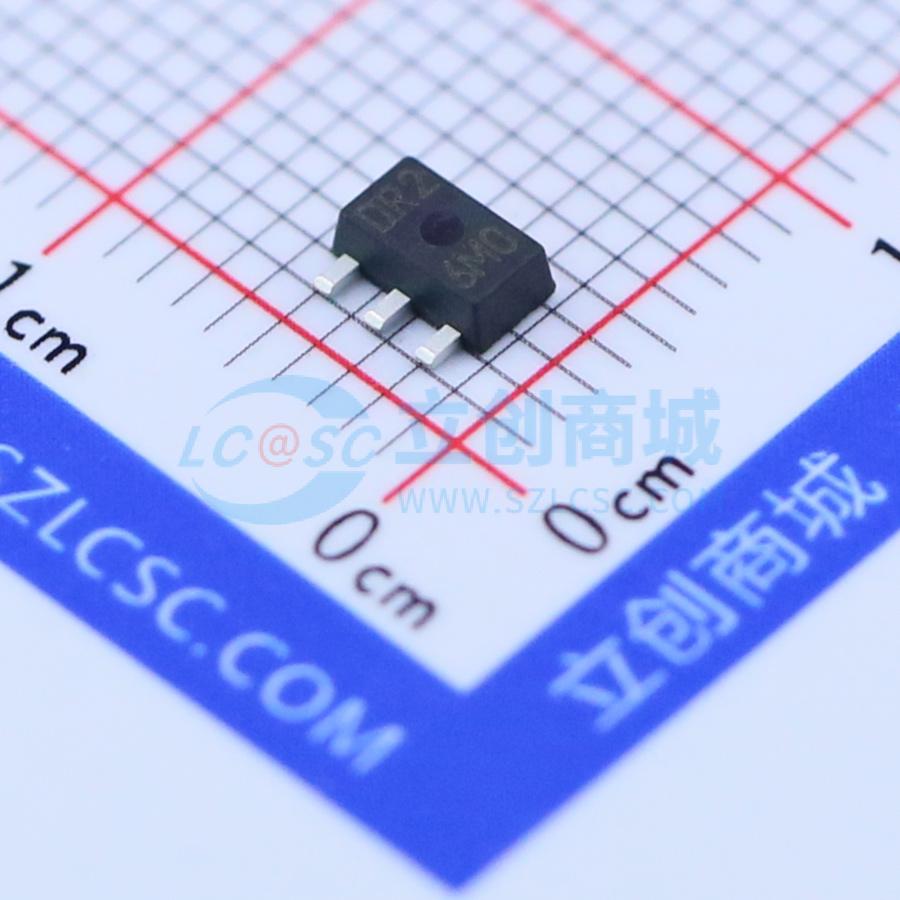

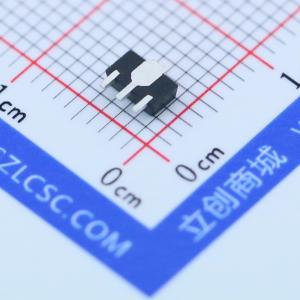

XC6214P332PR-G
停产 输入6V 输出3.3V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC6214系列是高精度、低噪声、大电流的正电压低压差稳压器，采用特瑞仕（Torex）的CMOS工艺制造。该系列产品包含一个电压基准源、一个误差放大器、一个电流限制器、一个热保护电路、一个相位补偿电路以及一个驱动晶体管。输出电压可在1.5V至5.0V范围内以100mV为增量进行选择
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6214P332PR-G
- 商品编号
- C12394
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 40dB | |
| 压差 | 750mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6214系列是高精度、低噪声、大电流、正电压低压差稳压器。它们采用 Torex 的 CMOS 工艺制造。该系列具有电压基准、误差放大器、电流限制器、热保护电路、相位补偿电路以及驱动晶体管。 输出电压可在 1.5V 至 5.0V 范围内以 100mV 为增量进行选择。（输出电压 1.5V、1.8V、2.5V 和 3.3V 为标准产品。输出电压 3.0V 正在开发中，将成为标准产品。除这些电压外的其他电压可作为半定制产品提供。） 该系列还与低 ESR 陶瓷电容器兼容，这增加了输出稳定性。由于该系列出色的瞬态响应，即使在负载波动期间也能保持这种稳定性。 内置过流保护电路和热关断电路。当输出电流达到电流限制水平时，过流保护电路将启动。当结温达到温度限制水平时，热关断电路将启动。
商品特性
- 最大输出电流：超过 500mA（限制为 800mA）
- 压差：当 IOUT = 500mA（VOUT = 3.3V）时为 500mV
- 工作电压范围：1.8V ~ 6.0V
- 输出电压：1.5V、1.8V、2.5V、3.3V（标准）、3.0V（正在开发中），1.5V 至 5.0V 之间的其他电压（半定制）
- 高精度：设定电压精度 ±2%
- 低功耗：8μA（典型值）
- 纹波抑制比：在 1kHz 时为 40dB
- 工作温度范围：-40°C ~ 85°C
- 封装：SOT - 26、SOT - 89
应用领域
- DVD、CD - ROM、硬盘驱动器设备
- 便携式 AV 设备（相机、录像机等）
- 无线通信设备（移动电话和无绳电话等）
- 台式计算机、笔记本电脑、个人数字助理
- 网络设备（无线局域网等）
- 参考电压
- 电池供电设备
