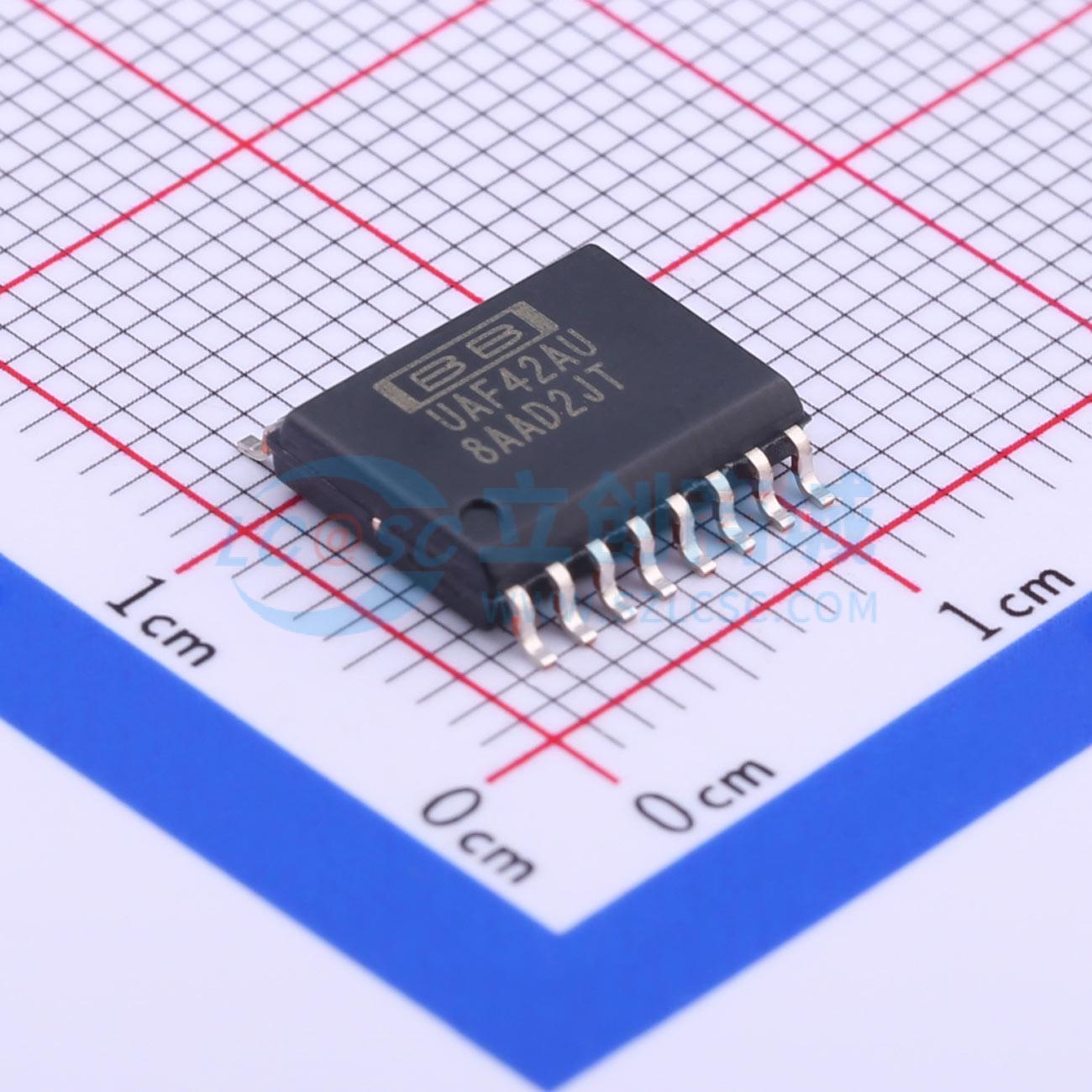

UAF42AU

UAF42是一款通用有源滤波器，可配置为多种低通、高通和带通滤波器。它采用经典的状态变量模拟架构，包含一个反相放大器和两个积分器。积分器包含片上1000pF电容，容值精度达±0.5%。这种架构解决了有源滤波器设计中最棘手的问题之一——获取高精度、低损耗的电容。 一款与DOS兼容的滤波器设计程序可轻松实现多种滤波器类型，如巴特沃斯、贝塞尔和切比雪夫滤波器。第四个未使用的FET输入运算放大器（与其他三个相同）可用于构成额外的级，或用于特殊滤波器，如带阻和逆切比雪夫滤波器。 UAF42的经典拓扑结构形成了一个时间连续的滤波器，没有与开关电容滤波器相关的异常和开关噪声。 UAF42提供14引脚塑料DIP和SOIC - 16表面贴装封装，工作温度范围为 - 25℃至 + 85℃。

• 多功能：
  • 低通、高通
  • 带通、带阻
• 设计过程简单
• 频率和Q值精度高：
  • 包含片上1000pF ±0.5%电容

• 测试设备
• 通信设备
• 医疗仪器
• 数据采集系统
• 作为UAF41的单片替代方案
